Paso 2: Reparar el archivo y agregar características
El archivo STL creado por su software de digitalización 3D probablemente tienen discontinuidades en la malla que necesitamos arreglar antes de que podemos editar e imprimir.
Usé NetFabb y Geomagic. Usted puede encontrar una versión gratuita de Netfabb aquí. Si no quieres instalar ningún software, trate de NetFabb nube, que al parecer está ahora alojado por Microsoft... raro... sea cual sea. También hay un divertido sitio web llamado Will It 3D imprimir que es útil y explicativa.

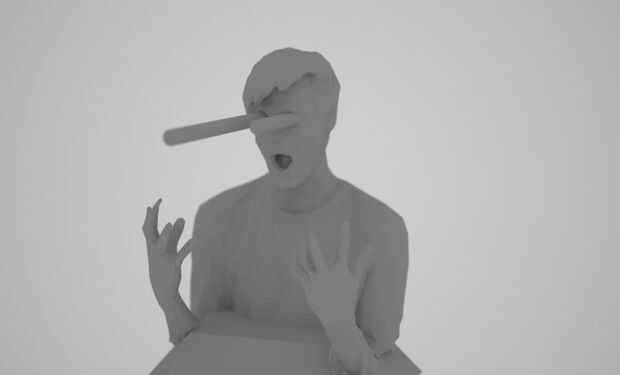

Ahora que su malla es sólida, podemos añadir características como los agujeros para velas de LEDs y una base para que el busto es agradable y estable.
Usé rinoceronte para estas manipulaciones, pero también podría usar Tinkercad (ideal para principiantes, pero tiene un límite en la cuenta del polígono para la importación de STL) o programa de modelado 3D de lo que prefieren. Sólo tienes que importar tu 3D escaneado malla (un archivo de STL) y performa operaciones booleanas.
Comprensión de operaciones booleanas
Operaciones booleanas son simplemente formas de crear un nuevo objeto 3D de objetos 3D separados por agregar, restar o dividir en sus áreas de intersección. Podría ser útil pensar en un Diagrama de Venn, pero aplicado a un modelo 3D.
Cómo hacerlo en Rhino o Tinkercad
Después de la importación de STL reparada en Rhino y escalado al tamaño que quería, tenía algunas cosas simples para modelar antes de pudiera ejecutar las operaciones booleanas.
En primer lugar, modelado la base dibujando un polígono y extrusión en un ángulo. Entonces alinearon la base con la exploración y se unió a ellos usando 'MeshBooleanUnion', que en Tinkercad se llama simplemente 'grupo'. Luego modelar una esfera, había estirada en un esferoide prolate y entrecruzados de la parte posterior de la cabeza, creando una cavidad que me permita instalar los LED y una pila de monedas. Por último, he creado los cilindros que la circunferencia de mi LED y velas del cumpleaños (que, curiosamente, eran ambos 5mm), cuidadosamente entrecruzados con los ojos y las manos y restar de la malla. Ambos de estas sustracciones fueron hechas usando 'MeshBooleanDifference', que se logra en Tinkercad seleccionando los cilindros y esferoide como 'agujeros' y luego agruparlos con la malla escaneada.
Ahora estamos listos para exportar el modelo como un STL e imprimirlo!
