3D impreso articulado Lámpara USB (encaminamiento de Cable interna) (1 / 3 paso)

Paso 1: Crear el modelo 3D

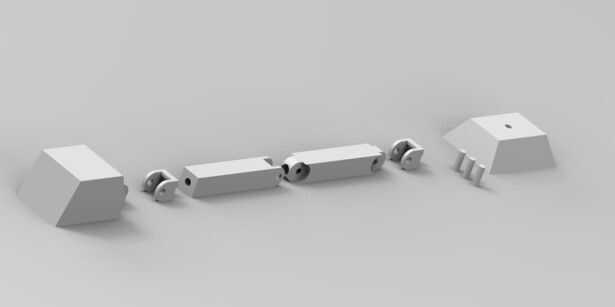

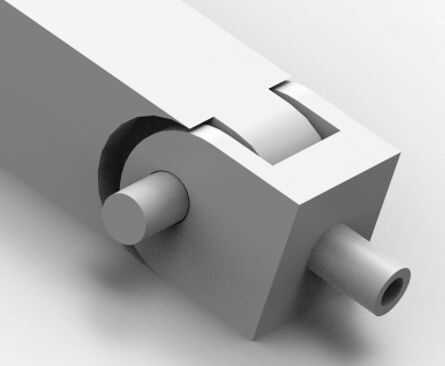

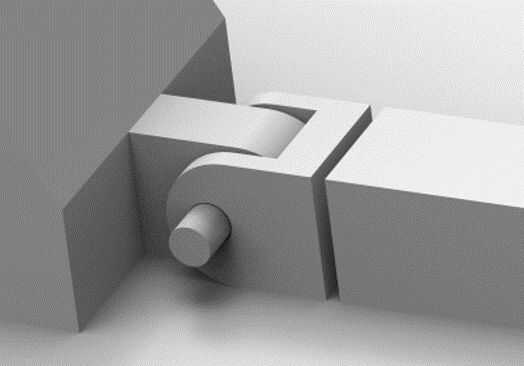

Para iniciar el modelado 3D proceso recomiendo primero dibujo un completo escala imitan para arriba del tamaño que desee su producto final a ser como entonces se convierten en más fácil el producto final del modelo como se puede ver exactamente el final size.i empezar de mi creación de la base entonces trabajando mi camino a lo largo de tomar cuidado adicional en las secciones con bisagras. Entre la bisagra y la viga de apoyo he dejado un espacio de 3mm cada vez como arandelas colocaron más adelante. Crear los pernos que encajan con una presión de ajuste para sujetar cada sección firmemente en su lugar. Recomiendo un 3cm por cara cuadrada de 3cm de los tubos de soporte y luego una extrusión de cualquier longitud deseada sin embargo va por encima de 30cm de largo no sería recomendable con este espesor de tubo... Después de cada sección de modelado recomiendo arrastrar todas las piezas como se muestra en las imágenes de arriba para que pueda ver cómo el ajuste junto y si cualquier tamaño necesario ajustar y modificar. recomiendo un tubo de al menos 8mm taladro a través del centro de los tubos de modo que es suficiente para albergar los cables de la encaminamiento de cable interna.
