3D impreso anillo utilizando SolidWorks básico (7 / 25 paso)

Paso 7:

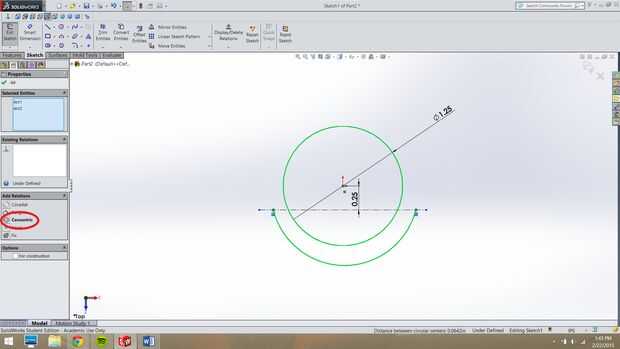

Ahora es el momento para construir la forma exterior del anillo. Para empezar, seleccione la herramienta "Arco", 3 puntos por debajo de la herramienta "círculo" en el principio. Si es uno de los instrumentos de arco diferentes, seleccione la flecha desplegable y seleccione el apropiado. Lugar los dos primeros puntos en modo que descansan en la línea de construcción, luego tire hacia abajo para crear una curva similar a la anterior. No te preocupes si no está perfectamente centrada. Anule la selección de la herramienta de arco haciendo clic en el botón superior o haciendo clic derecho y seleccionando el icono "X" roja en el menú. Entonces la izquierda haga clic mientras mantiene pulsada la tecla Ctrl en el círculo y el arco que ha hecho hasta ahora. En la barra de menú de la izquierda Seleccione el icono concéntrico (Fíjate en el círculo rojo resaltado). Esto creará a una relación de igual entre los dos.
