Paso 2: concepto
Eliminando la necesidad de apoyo entre las piezas móviles es ayudado mediante la adición de un montón de espacio dentro de la bisagra para el material impreso a combarse. La distancia entre las piezas también aumenta el tiempo de que la capa más baja tiene que enfriar antes de añade la capa por encima de él.

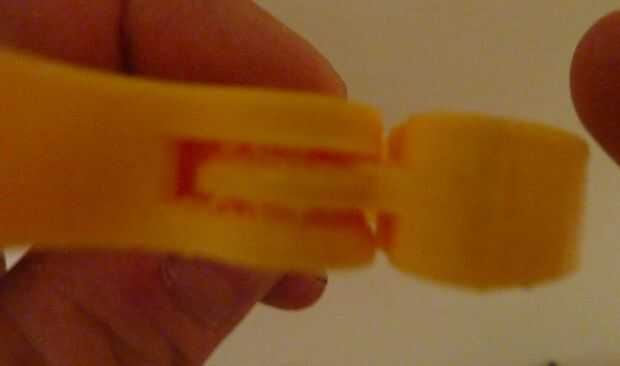

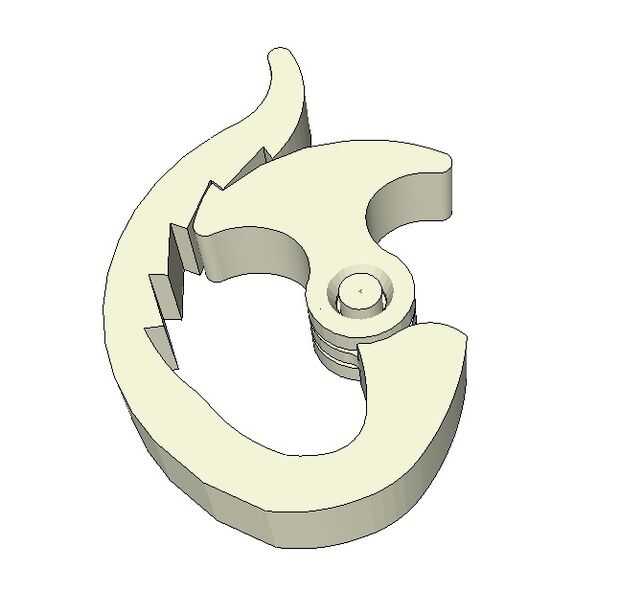

Esta pinza está diseñada para ser impreso con una resolución de .02mm. Cada capa, una vez colocada la impresora es .2mm alto. Como se muestra en la foto, las brechas anchas horizontales en mi ejemplo se llenan de fuzzy pedacitos de plástico suelto que cedió y solidificado dentro del espacio. Una vez endurecido, este plástico caída actúa como soporte para el resto de las capas por encima de la brecha. Y cuando se quita la parte de la impresora, será tan rígido como cualquier objeto impreso, pero la débil conexión entre los filamentos en las lagunas se rompen fácilmente la primera vez que se utiliza la parte y van a trabajar y realizar como diseñada desde ese punto de.

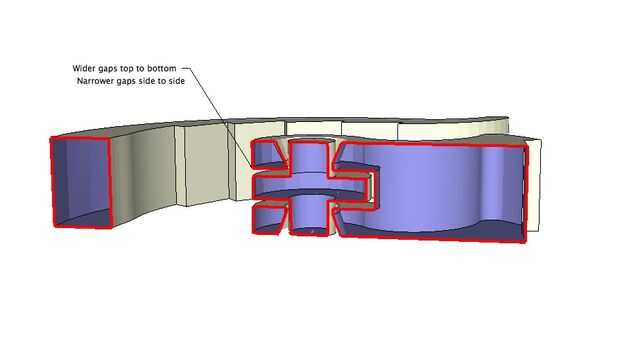

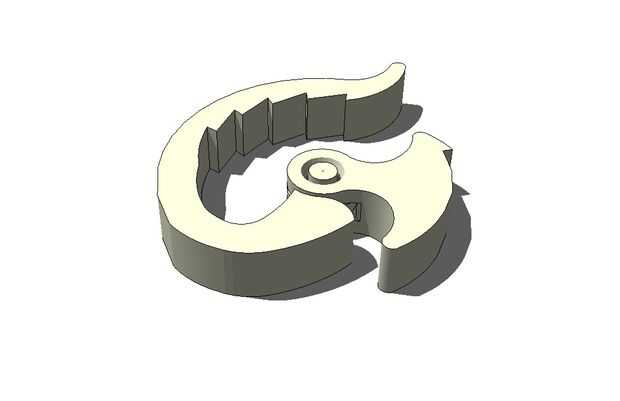

Para esta impresión, he hecho la .75mm de espacios horizontales (. 030") y los .5m m huecos verticales (. 020"). Yo también he reducido los puntos donde las dos mitades se reúnen más tanto como sea posible. Esto reduce el área superficial del plástico de la que posiblemente puede tocar y se funden. La brecha de .75mm también puede ser reducida a .500mm, pero puede aumentar la fuerza requerida para romper las partes libres y no habría ninguna ventaja de trabajo. Quiero que este primer ejemplo para ajustar fácilmente y mostrar el concepto sin lágrimas.

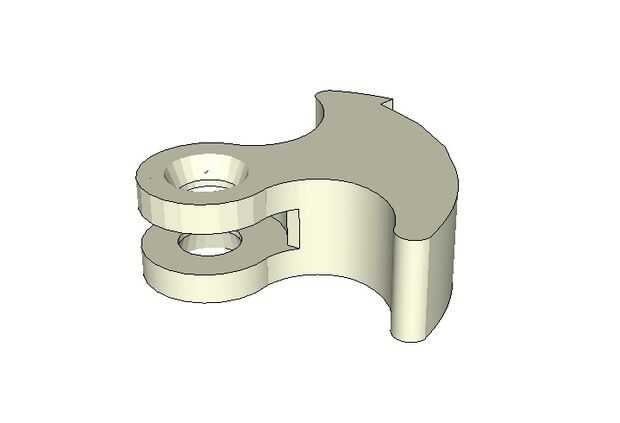

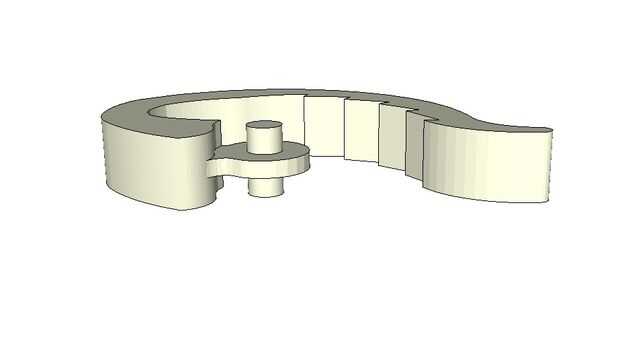

Las 2 imágenes finales muestran lo que el individualmente piezas parecería si imprime por separado. Es fácil ver cómo sería imposible montar estas piezas a mano y demuestra lo útil que puede ser una herramienta de una impresora 3D.
Una cosa más fresca se puede hacer con la impresora que se utiliza para hacer este dispositivo. Se dará cuenta de 2 pins está impresos al lado de la bisagra. Son marcadores que indican el punto donde la impresora alcanza las lagunas primeras y segunda. Yo no he hecho por mi ejemplo, pero si lo desea, puede detener la impresora cuando se alcanzan estos puntos y.010"-.015" arandelas pueden ser colocadas sobre el eje central. Las arandelas no sólo actúan como material de apoyo para la proyección de la parte superior, pero reducen las tolerancias entre las partes y la bisagra funcionará aún mejor. Los marcadores son una técnica muy útil para la incorporación de materiales no plásticos en sus impresiones y algo que voy a describir con más detalle en próximos instructables. Es el inconveniente de agregar cosas a tu impresión, la impresora debe ser vigilada cuidadosamente. Pero si eres nuevo en el proceso, eso es algo que voy haciendo de todas formas. Por ahora, echar un vistazo en otro proyecto en curso que usa esta técnica.
Fijar la pieza a imprimir con ninguna balsa o soporte, 30% relleno y capa una cáscara (agregar causas adicionales de cáscaras los lados hace que la parte se hinche y la probabilidad de que las partes juntas de fusión aumenta.
Cuanto menor sea la resolución, más pequeña la brecha teórica tiene que ser. Yo mismo, soy demasiado impaciente para imprimir a menudo menos de.2 mm. Si utilizar resoluciones mayores, ser conscientes de que la cinta de plástico que estirador se establece es más ancha que es alto, por lo que haciendo más huecos para resoluciones más pequeñas no necesariamente funcionará para mantener las piezas de la bisagra de fusionar.
