Paso 4: Piezas del refrigerador del ordenador portátil y archivos .stl
ACTUALIZACIÓN!!!! -Tengo recientemente descreased la altura de los pies que la computadora portátil de 3/4" por lo que debe bajar un poco el ordenador portátil. Todavía hay que deja sobre una 1/2" espacio para el flujo de aire.
Sólo para revisar, utilizo AutoCAD 3d hacer estas piezas no pueden ser tan lisos como lo sería si creado con otro programa. Usé este software porque este es el software de que mis alumnos de dibujos técnicos se utilizará el año próximo para crear estaciones de acoplamiento para sus dispositivos o Via.

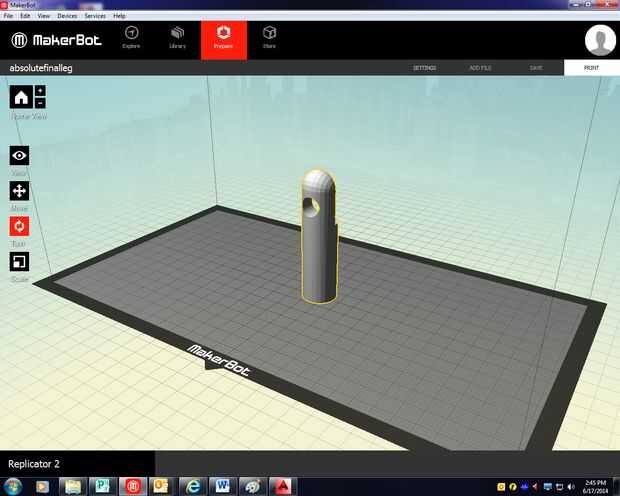

Las fotos de arriba muestran la mejor alineación de las partes en el escritorio de Makerbot. Su son muy pocos problemas con la impresión excepción cuando impresión la pieza más grande (del ventilador). Tuve problemas para encontrar un buen alighment que limitaría la cantidad de retiro de rafting, sino que también produciría la mejor parte de calidad sin utilizar tanto apoyo.
Usted también encontrará los archivos .stl imprimir la caja que usé para hacer mi cuadro de control de velocidad para el ventilador. Puede variar el potenciómetro que se utiliza.
NOTA!!!! -Cuando se alinean el archivo "Absoluta Final ventilador soporte V2" en el escritorio de Makerbot, asegúrese de ir al menú de escala y haga clic en convertir de pulgadas a milímetros. Por alguna razón la otra partes le, pero en esta pieza debido al tamaño no. De lo contrario se verá muy pequeño.
