30 libras lucha contra Robot-Nyx (1 / 6 paso)

Paso 1: Una pila de piezas y el primer día de la construcción

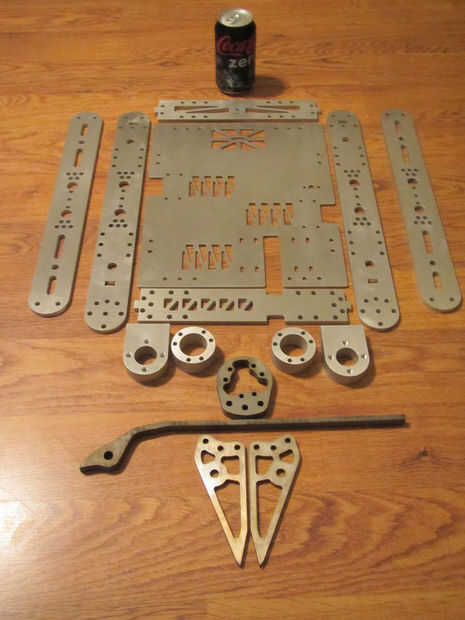

La pila de acción plana fue por chorro de agua corte de Westar Mfg de aluminio 6061 y acero 4130.

Dibujos para esta colección de piezas junto con los materiales, espesores y cantidades se pueden encontrar aquí.

La armadura superior y dos armas suplementario no se incluyeron en esa colección para permitir modificaciones para fines de peso. Se encuentran los archivos de aquí.

Estos dibujos fueron hechos con la intención de que la mayoría se haría en un chorro de agua y como tal no requiere dimensionamiento. Cada uno de los dibujos que fue significado para corte por chorro de agua tiene una plaza de referencia de 1" en la hoja.

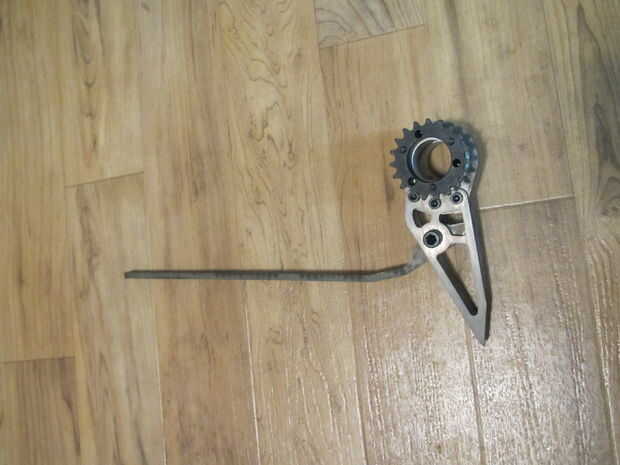

Con la gran cantidad de componentes que se enclavija, es importante el orden de montaje. Los primeros componentes para montar son el eje del arma, centros de apoyo y piñón de arma. Haciendo esto primero también demostró el primer número en la compilación. El modelo de la rueda dentada en McMaster.com no tenía el espacio agujero correcto que solamente 3 de los 6 pernos previstos encajaría. Estos agujeros todos sirven para un tornillo #10 y sin un poco de agujero de espacio libre por lado, uno tuvo que pedir.

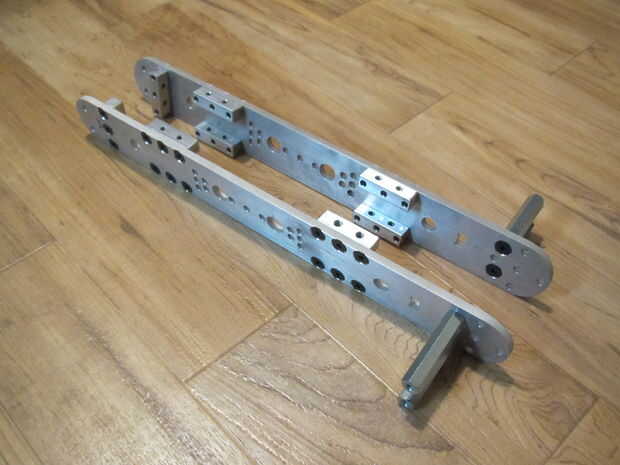

La otra pieza principal de la jornada fue avellanar los agujeros de los rieles interiores para asegurar que no habría ningún contacto entre la cadena del rodillo del movimiento y las cabezas de los pernos. La parte delantera rosca también debían añadirse los espaciadores y loctited como las cabezas de los pernos será cubierto por los D en forma de bloques durante el montaje. Un producto llamado Nutstrip se utiliza para conectar los paneles juntos, permitiendo para montaje rápido.
