3 x 3 x 3 protector de cubo LED (4 / 7 paso)

Paso 4: de resistencia y de alambre

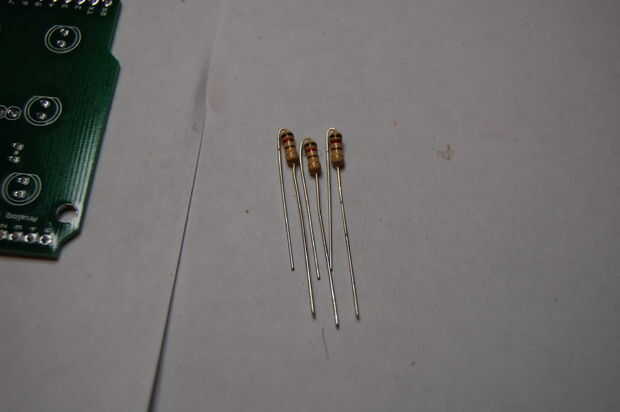

Las resistencias vienen rectas. Usted necesita doblar como se muestra. No hay (+) (-) a éstos, así no tienes que doblar un cable correcto. Agacharse o uno solo.

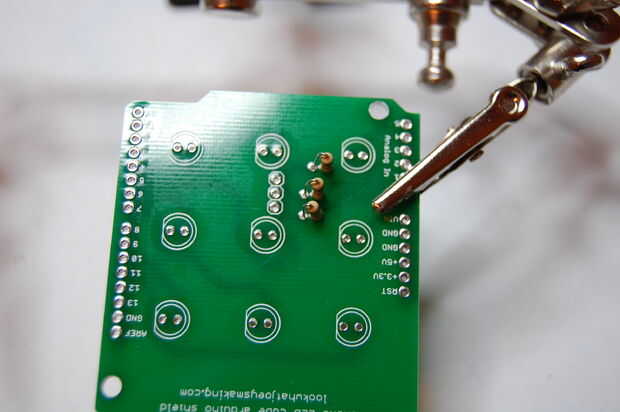

Coloque cada resistor en la Junta. Soldar cada uno en la parte posterior del PCB. No hay ninguna forma correcta o incorrecta para estos. Prefiero tener mío va en la misma dirección.

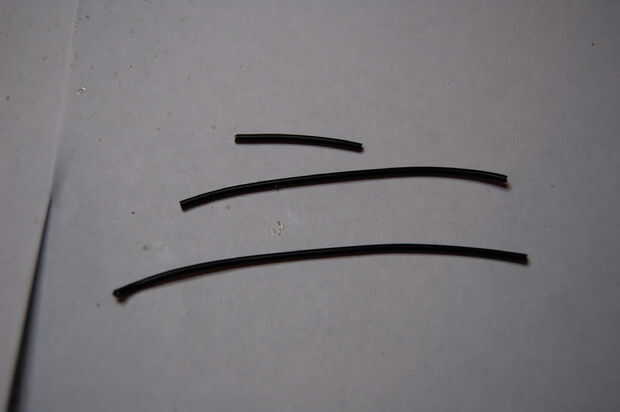

3 cables negro

Usted tendrá que tomar el pelacable y tira un poco en cada extremo. Usted será soldar la parte superior y la inferior, tira lo suficiente para hacerlo. También puede optar por tira de todo el negro. De cualquier manera está bien.

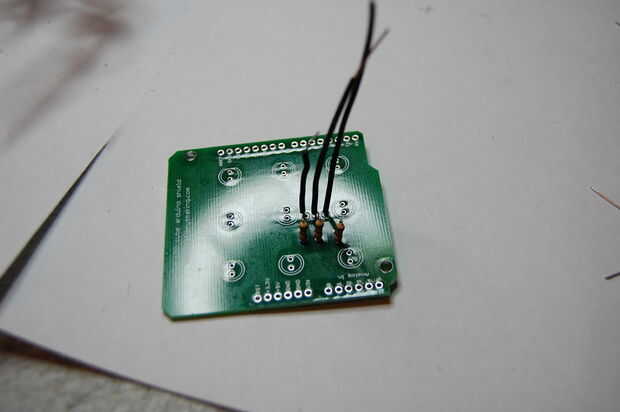

Colocar los cables en cada orificio a partir con los más pequeños y trabajando hasta el más alto.
Pequeño (1 agujero) medio (2 º orificio) grande (3 agujeros)
La soldadura en la parte trasera.
