3 x 3 x 3 cubo del LED con Arduino Lib (2 / 4 paso)

Paso 2: Soldar los LEDs

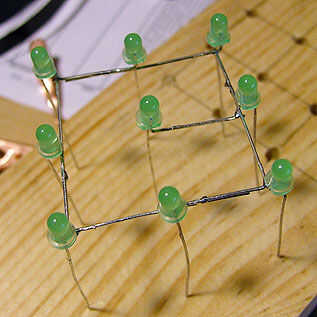

Primer lugar nueve de los LED en su nueva plantilla. Posición para que las piernas apunten en la misma dirección hacia la izquierda. Las fotos muestran el cátodo apuntando hacia la derecha con el ánodo hacia fuera, pero vuelta los LEDs alrededor si lo hice otra vez para mantener la pierna de obstruir la vista del LED.

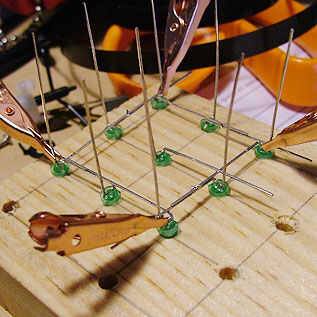

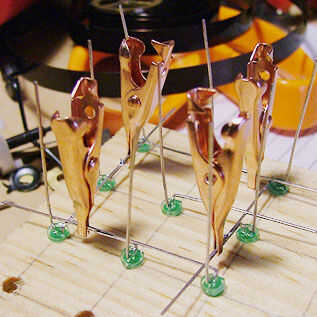

Soldar las partes entre sí, un par en cada lado. Use pequeños clips para mantener las piernas con abrazadera juntos mientras se aplica la soldadura.

Una vez que cada uno de los cuatro lados se sueldan, mueva los clips que sujetan las esquinas y aplique soldadura a cada uno. Por último, el cátodo del LED a uno de los lados medio de soldadura y recorte el exceso.

Repetir tres veces.

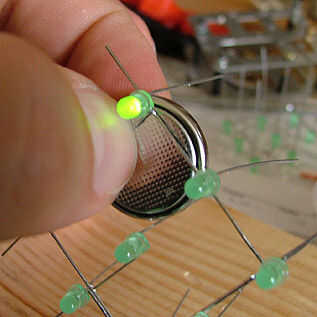

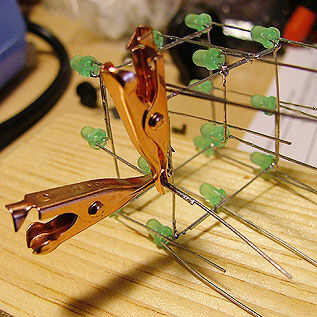

Ahora debe tener tres grupos de nueve LEDs. Coloque dos de los conjuntos uno encima del otro. Mantenga una distancia igual a la separación ya establecida entre LEDs. Una vez que estás cómoda con el espaciado puede sujetar cada juego de patas con dos clips, uno en cada dirección, para mantener las piernas firmemente en su lugar mientras se suelda. Puede que necesite doblar alrededor de un LED para obtener una buena conexión. Soldar cada uno de los nueve pares, uno a la vez.

Hacer de esta una vez más y ya está con el cubo.

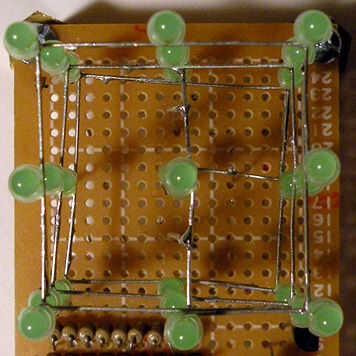

Coloque el cubo a un lado del el perfboard. Asegúrese de que las nueve piernas sean colocadas uniformemente mientras que guía cada uno por un agujero. Mi tabla tiene cinco agujeros entre cada juego de piernas. Desea dejar tanto espacio como sea posible en el otro extremo de la perfboard para adaptarse a los distintos componentes.

Añadir unos clips para sujetar las piernas en su lugar una vez que estés satisfecho con el posicionamiento. Dejar un montón de pierna asomando por la parte inferior ya que esto hará que sea más fácil soldar las resistencias más adelante. Voltee la placa y soldar cada una de las piernas para mantenerlas en su lugar. Voltee el cubo hacia atrás una vez que las piernas han sido soldadas.

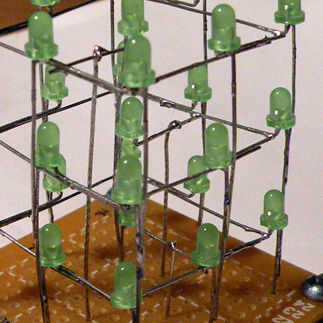

Por último tenemos que soldar un cable de cada uno de los niveles hacia abajo a través de la parte inferior de la Junta. Tira un pedazo de alambre sólido y doblar un pequeño gancho en un extremo. Cuelgue el gancho en uno de los centros LEDs piernas y guía a través de un agujero en el perfboard. Soldar el extremo del gancho para mantener el alambre en su lugar. Repetir para los otros dos niveles.

El siguiente paso es construir el resto del circuito.
