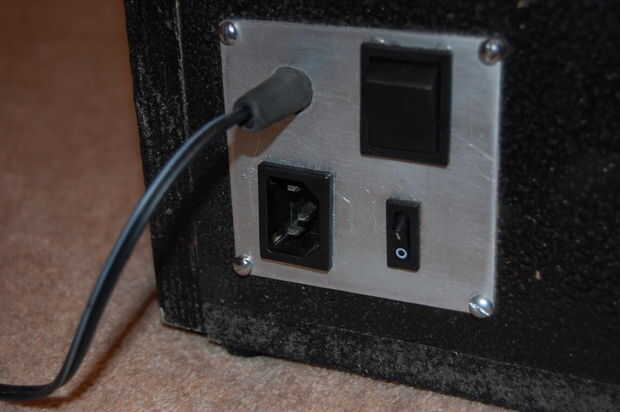

Paso 5: El Panel de interfaz
El mango que se utiliza será diferente por lo que tendrá que seguir las instrucciones del fabricante. Por otro lado el panel de control será muy similar. El panel de control le permitirá al swithc entre modo de funcionamiento y de carga, así como controlar la fuente de alimentación interna aux.

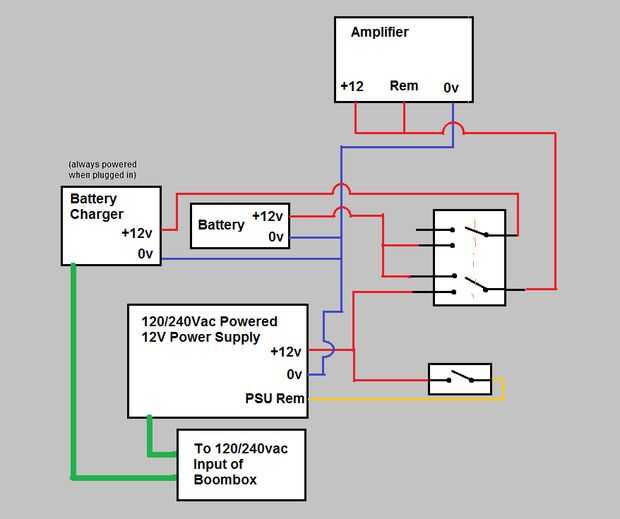

Tomé un conectador IEC desde un equipo PSU para usar como mi entrada de energía. También usé un ojal para proteger el cable del auricular y dos interruptores, uno un eje de balancín de spst y un rockero DPDT. Ver la tercera foto para el diagrama de cableado.
La fuente de alimentación permanece en espera hasta que el solo se pulsa el interruptor. El cargador permanece constantemente como dibuja muy poco poder cuando desconectada. Sin embargo no se puede dejar conectado a la batería cuando apagado, como esta drena la batería por lo tanto el circuito anterior.
Para hacer el panel:
- Puntuación de un 5" por 5" de cuadrados en un aluminio de la placa.
- Marca el interruptor agujerear los agujeros
- Abrazadera de aluminio a unos restos de madera y luego de la abrazadera al Banco.
- Cadena de perforaciones (múltiples disolverse) en el interior de las marcas.
- Archivo el orificio y repita para el otro interruptor.
- Cortar el panel, archivo cualquier fresa de y frote hacia abajo con papel de grano p180.
Para montar el panel:
- El panel de la cubierta del agujero y perfore 4 orificios de esquina
- Atornille el panel de
- Taladrar y cincelar el MDF del agujero del interruptor.
- Unidad trasera archivo los interruptores pueden ser empujados.
Todo lo que queda es conectar el panel y conectar los altavoces. Nota sobre REM - muchas gracias a karlpinturr por señalar esto:
Amplificadores de coche de serie tienen una conexión al lado de la tierra llamado REM, esto se llama control remoto y es utilizado el interruptor del amplificador de espera en. REM se desencadena normalmente con 12V por la unidad principal (reproductor cd) en un coche. Se utiliza para tener una rápida energía tiempo sin embargo dejando los 12V del amplificador conectado permanentemente drenará su batería correspondiente a energía directamente con los 12V de entrada...
Solo corta el REM a los 12V de entrada y para encender el amplificador, conectar y desconectar la entrada de 12V de la batería.
