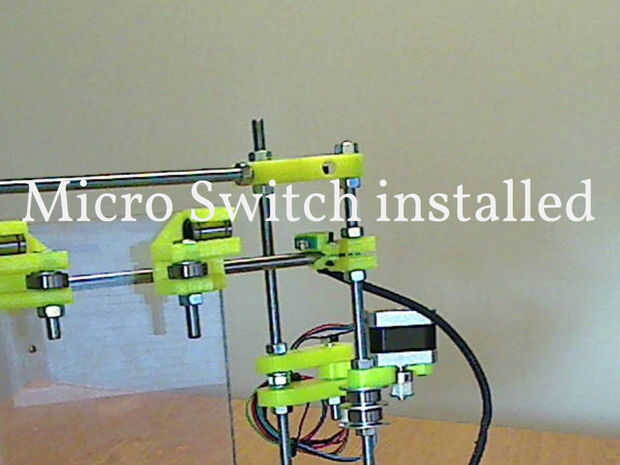

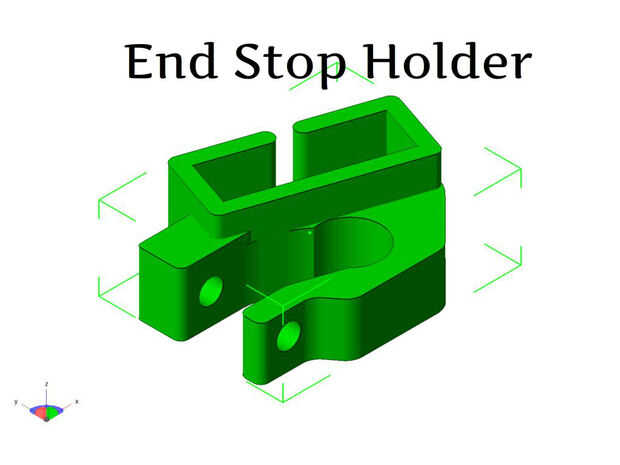

Paso 4: 3072 impresa polea, Motor e interruptor Micro
Con el inferior de la tabla completa vuelta a la impresora de i2
Retire la varilla rodillo de cojinete roscado.
Comparar sus abrazaderas de varilla lisa con los nuevos.
Utilizar los más fuertes.

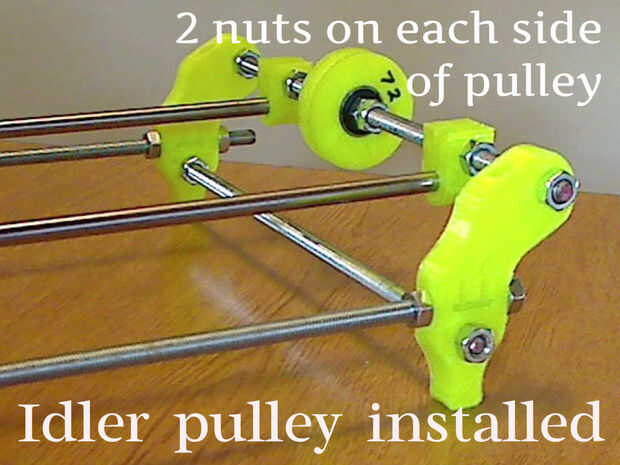

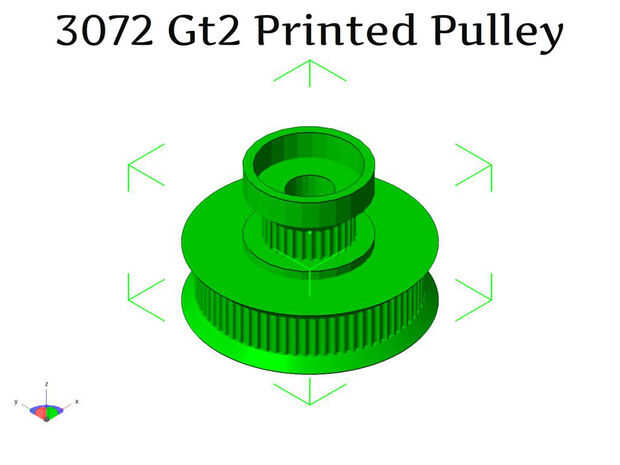

Quite el cojinete solo e instalar la polea impreso 3072 en la
varilla roscada intermedia, 2 tuercas en cada lado de la polea impreso 3072.

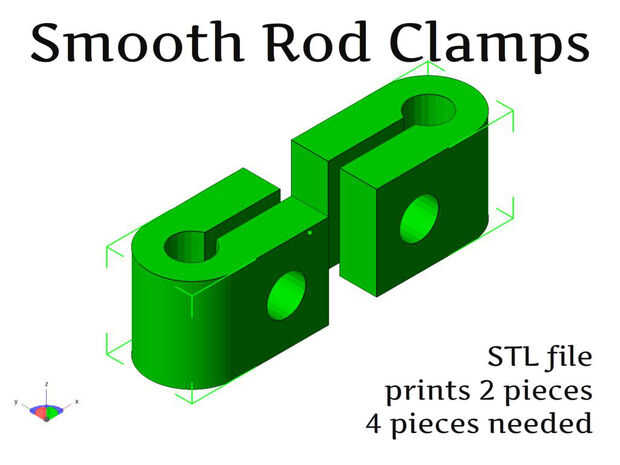

Instale las abrazaderas de varilla lisa con tuercas.
y vuelva a colocar el conjunto armado en la impresora.

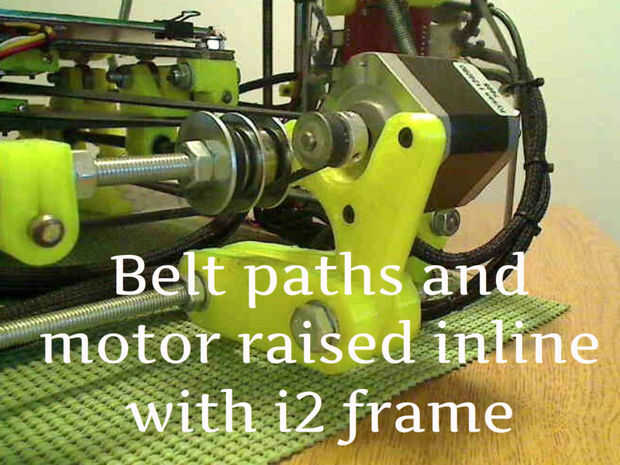

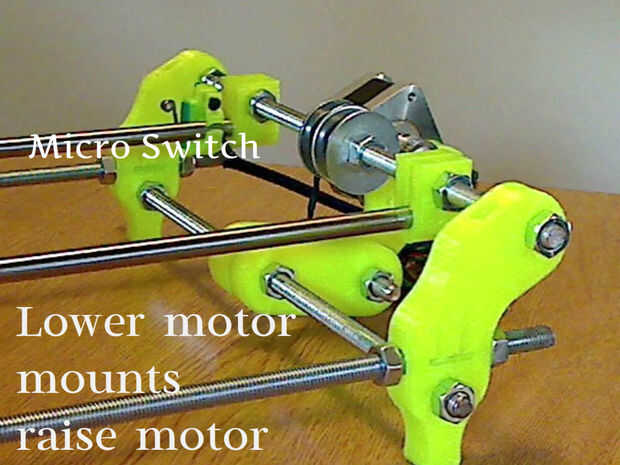

(Nota: el 3072 impreso polea necesidades alineado al lado de la polea grande
con el motor), ver imagen.
La polea pequeña se alinea con rodamiento intermedia más cercana al motor.
___________________________
Quite las varillas roscadas motor (superiores e inferiores).
será instalación:
rodamientos de 3 skate 608
3 arandelas grandes
6 arandelas pequeñas
2 tuercas de 8mm

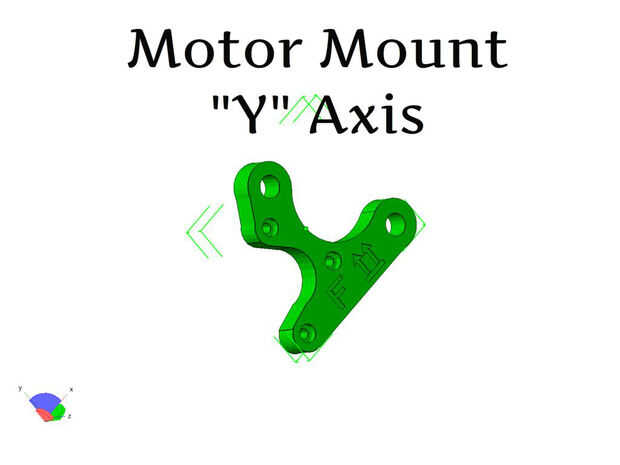

1 impreso de montaje del Motor
a la varilla roscada superior.
En este orden:
tuerca de 8mm / lavadora Lg / arandela Sm / cojinete
/ Lavadora Sm / Lg lavadora / arandela Sm / cojinete
/ Lavadora Sm / Lg lavadora
impreso bancada pequeña arandela / tuerca de 8 mm
agregar una abrazadera para varilla lisa y las tuercas en cada extremo.
Vuelva a instalar a la impresora.
__________________________

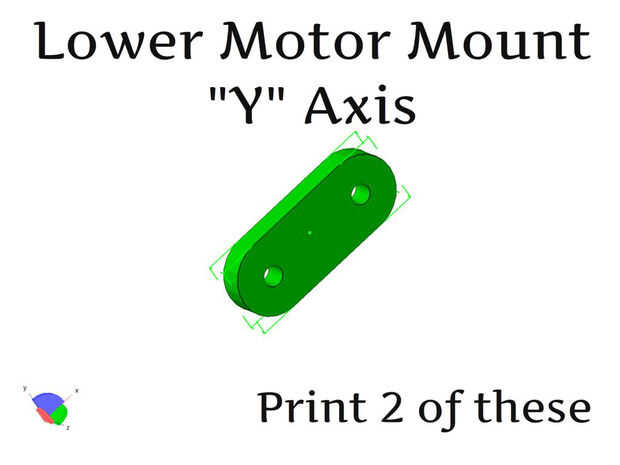

Instalar los 2 extenions de montaje motor a menor

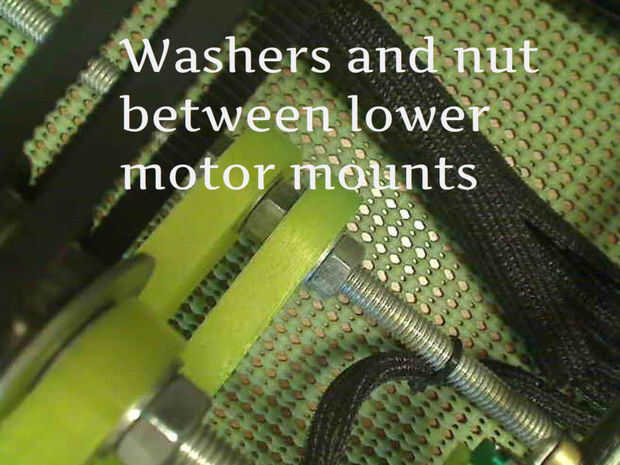

varilla roscada en lado del motor con la tuerca y arandelas
entre ellos. (ver imagen)

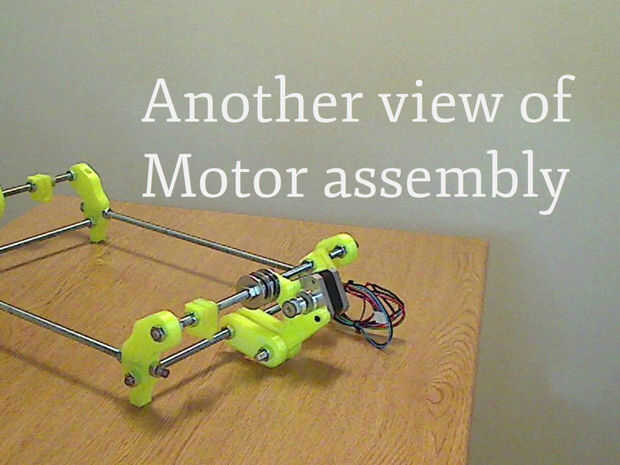

Levante motor y alinee los orificios de montaje del motor superior y 2 inferiores
motor de montaje de extenions. Inserte el perno a través de una arandela, el perno y la arandela
entre las dos extensiones de bancada inferiores
Añadir una arandela y una tuerca en el perno.
Busque la polea del motor de la
(bancada y cojinete de montaje)
cerca del centro de la varilla roscada.
Con el ángulo del motor cambiado con 2 del montaje del motor inferior
extensiones, la banda viaja alrededor de la varilla roscada y estar en
posición correcta para sujetar a la tabla superior.
