Paso 3: Notas finales...
¿C1?
¿Qué es ese condensador para? bueno, el 2.2uf cap es que su discurso cruzar de un lado del circuito a otro. Hace trabajos de 2 - en primer lugar, es una parte integral del circuito modificado de 'Puente' - transmite discurso - en segundo lugar, actúa como un 'bloqueo de condensadores' - sólo permite señales de CA (discurso) pasar a través de él y también evita que la DC voltajes y corrientes en los alrededores de ambos conjuntos de relé interferir uno con el otro.
Sobre esa misteriosa resistencia - R1...
Nuevos teléfonos electrónicos pueden presentar una resistencia de línea más grande en comparación con los más viejos tipos de marcado con disco giratorio. Así que si usas uno de cada uno, encontrará que todo está bien - hasta que alguien escoge para arriba A teléfono y máximo disponible del circuito de la corriente es desviada por ese camino particular de alimentación, así apagar teléfono B en conjunto. Insertar el resistor R1 (220 a 330 ohmios,) permite dos teléfonos a 'compartir actual' más uniformemente. Que tenga que experimentar con el valor de esa resistencia, así que mendigar unos valores diferentes - 220R, 330R o 470R y probar hasta que uno trabaja para usted.
Relés de

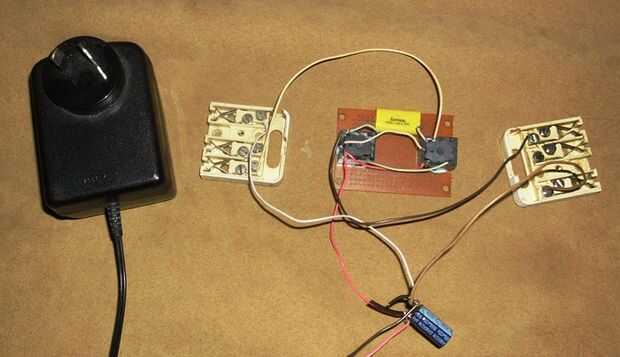

Tenga en cuenta el hecho de que cada relé ajustado bobina estará en serie con el teléfono cuando se conecta a la fuente de alimentación. Esto significa que un relé de 6 o incluso 9 voltios puede todavía trabajar bien con un 12 o 15 voltios CC, teniendo en cuenta la resistencia interna del auricular. La mejor manera, es experimentar con varios relés de tensión diferentes y las resistencias de la bobina. Asegúrese de que cuando ambos/ambas terminales es "gancho '" los relés se tirón forma bastante rápida y eficiente - oirá una especie de 'presión' de clic como la armadura tira bajo la influencia de la tensión electromagnética embobinados. Compruebe que el relé de la bobina no 'run caliente' - si lo hace, usted puede necesitar uno con una mayor resistencia de la bobina de CC. Los relés que se muestran en las fotos anteriores se clasifican en sólo 5 voltios DC pero funcionan bien con un suministro de 12 voltios de la unidad original, construida el año pasado.
Unidades de alimentación (PSU...)
Una vieja fuente de alimentación portátil es una buena fuente para tener - la mina tiene un magnetotérmico incorporado, en el caso de un cortocircuito en los cables de salida. Un gran 'pared verruga' en algún lugar cerca de 12 a 15 voltios DC 500 mA o más debe ser más que suficiente para alimentar este circuito intercomunicador simple. Protección del fusible es muy recomendable y un indicador de "encendido" es siempre un sabio de seguridad valor añadido. Asegúrese de que la fuente de alimentación tenga un filtrado adecuado para evitar efectos de 'red hum'.
Sólo asegúrese de que su fuente de alimentación no funciona caliente todo el tiempo - si, desconéctelo e instalar otro uno - que usted no puede tomar el riesgo de un incendio, así que si la fuente de alimentación parece defectuoso, no dude en desconectar inmediatamente. Felizes llamadas...
mk484
