Paso 5: b) Zoetrope - parte 1
He utilizado:
Una placa de madera giratoria - diámetro 40 cm
Arduino Uno - hay maneras de hacerlo sin eso, pero lo hace mejor
5 LEDs - blanco
Un reed-switch - reacciona a los imanes
Imanes
Resistencias y cables
¿Por qué usaron un Arduino? Esto habría funcionado sin un microcontrolador así, pero lo más importante es, que los LEDs parpadean durante sólo 1/1000 segundo, de lo contrario la animación comienza a desdibujarse porque está iluminado por demasiado tiempo.
Incluso funciona totalmente sin electrónica. El siguiente paso muestra cómo funciona.

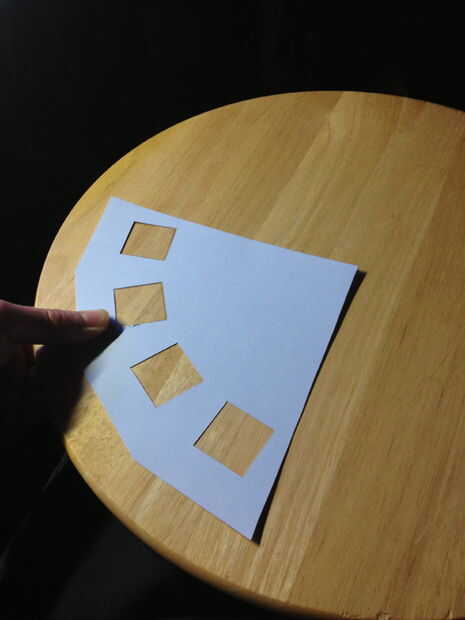

Marque los puntos en la placa de madera donde los modelos se pegan más tarde. Lo hice con simples matemáticas, dividido 360° por 16, que arregló en un cuarto círculo y transferir las posiciones de la placa. Cuando usted gire la placa y todas las marcas están en línea, debería funcionar.
Lo mismo en la parte inferior, pegué 8 imanes en un círculo, por lo que el LED debe parpadear dos veces para cada imán. Pude haber pegué 16 imanes en la parte inferior también, pero pegar alrededor de imanes (bolas de Bucky, en este caso) es como jugar a la etiqueta con 6 años hiperactivo. Asegúrese de que alineaciones de los imanes están en la misma dirección, el interruptor de láminas reacciona diferente a diversas alineaciones.

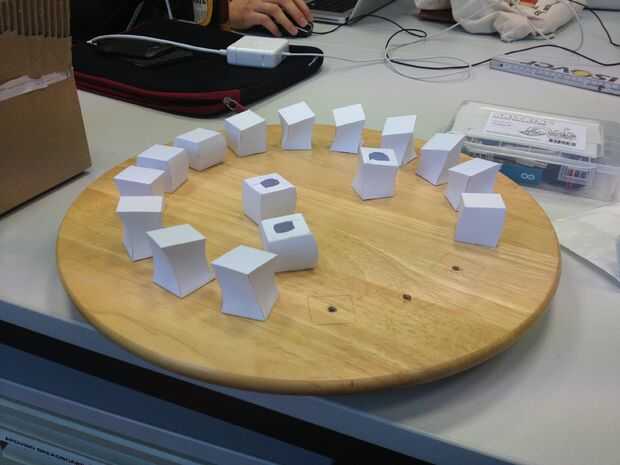

Luego pegué los cubos en sus marcas. Taladré agujeros, porque pensé les podía iluminar desde el interior, pero los LEDs no son lo suficientemente fuertes y las cosas de la tecnología todo habría tenido que girar con todo.
