2-en-1 codificador con o sin código

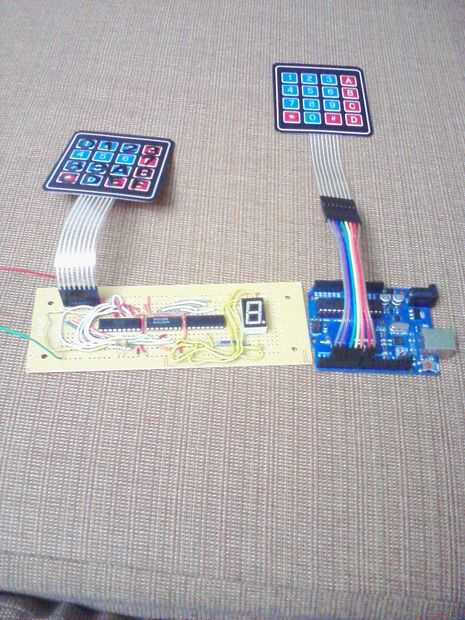

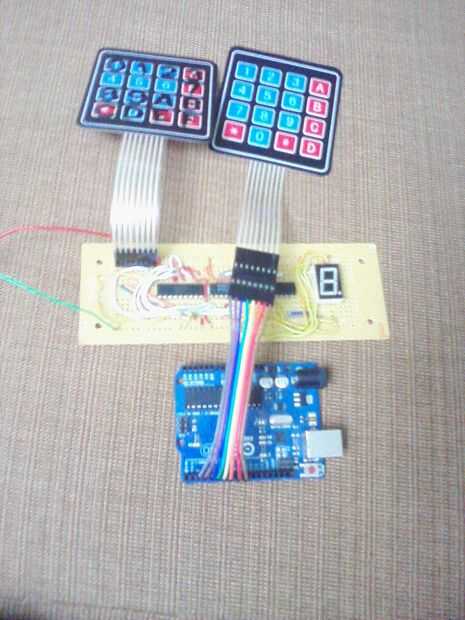

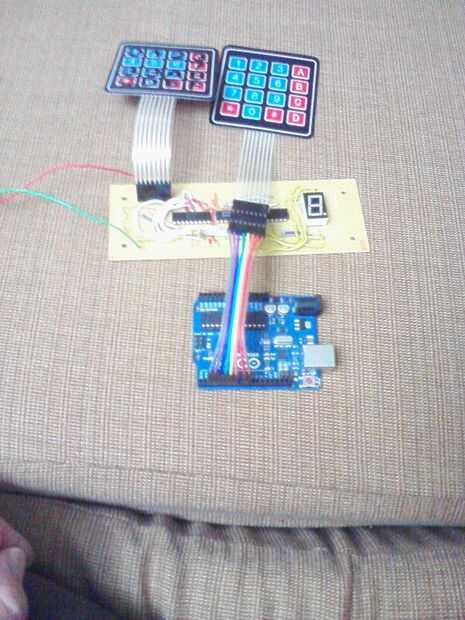

este proyecto en su primera parte consta de dos componentes: un Arduino Uno y un teclado de matriz de 4 x 4. Para que usted pueda utilizar un código de Arduino con serial monitor para supervisar las teclas empujado en su teclado y luego puede ver los símbolos en el monitor del PC. Mientras que sin utilizar código, puede utilizar el mismo 4 x 4 matriz del teclado, un codificador de CI 74C922, un IC decodificador 7447, y un ánodo común pantalla de LED de 7 segmentos para mostrar el resultado presentado por la tecla presionada en el teclado.  Tenga en cuenta que un IC74C922 requiere utilizar un teclado de matriz de configuración hexadecimal 4 x 4 (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F) ya que también exige que el carácter escrito en el teclado numérico es el mismo que estás viendo en la pantalla de su proyecto.  Ahora, te invito a ver el siguiente video en: https://www.youtube.com/watch?v=e34_IaNiyEs

Lo que se necesita:

Soldador: 129040 (Jameco p/n), de la soldadura: 94570 (Jameco p/n)
Puente de alambre
Alicates de punta
Peladores de alambre
Multímetro
Pegatinas de números y letras mayúsculas (tamaño: 1 cm. aprox cada letra y número)

Etiquetas: Arduino, Codificador, Teclado de matriz de 4 x 4
