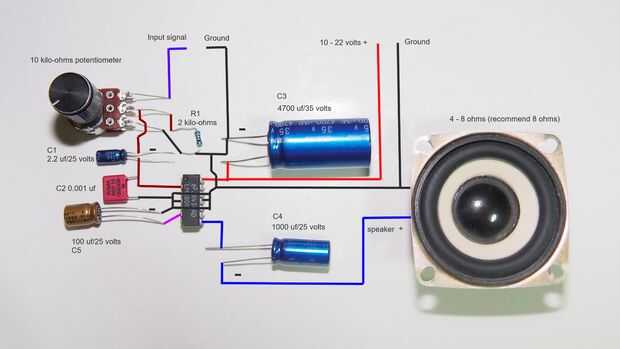

Paso 1: 2.5 watts lm 380n completo esquema.
Todo lo que necesitas para este amplificador de 2,5 vatios ic.
1 ic lm380 n
2 C1 2.2 uf/25 voltios condensador electrolítico (puede utilizar condensador mejor como película de condensador de tipo de sonido agradable)
3 C2 1000 pf o 0.001uf película tipo o condensador de cerámica de 50 voltios menos.
4 4700 C3 condensador electrolítico uf/25 voltios en por lo menos (para fuente de alimentación conmutada como utilizo en este video, pero se puede utilizar solo 2200 uf si utiliza transformador de bobina normal.
5 C4 1000 uf/25 voltios menos para bajo bueno responden.
6 C5 47 a 100 uf/25 voltios al menos
7 potenciómetro de ohms de 10 kilos (5 kilos ohmios es un ruido más bajo pero no lo tengo :)
8 8 ohms 5 watts altavoz (altavoz de 2 watts uso en vídeo no puede soportar este poder amp).
9 2 kilo ohmios R1 para supresión de ruido de volumen.
Debe tierra caso potenciómetro a tierra por un ruido más bajo. Si la fuente de alimentación tiene tanto ruido puede utilizar 0.01 uf baja esr condensadores ceramicos paralelo del pin 8 V +) a masa, más cerca de pin ic 8 el mejor resultado.
