2.5 impresión de D - bloque de impresión con una impresora 3D (4 / 6 paso)

Paso 4: modelo 3D del bloque de impresión

Tinkercad vamos a importar nuestro diseño de vector, le dan un espesor de 2mm, luego ponerlo en una placa de 0,5 mm. Colocaron en estas dimensiones después de la prueba. Si está impresa gruesa como tradicional bloquea la fuerza de la prensa en realidad comprometen la integridad estructural de la impresión 3D y destruir el bloque. Encontré un punto dulce de 2mm para el diseño y.5 mm de la placa. Es lo suficientemente espesa para transferir perfectamente la tinta y todavía se yerguen contra múltiples prensados. También en general es lo suficientemente delgada como para pegar sobre un bloque de madera si quieres absolutamente un grueso bloque de respaldo.

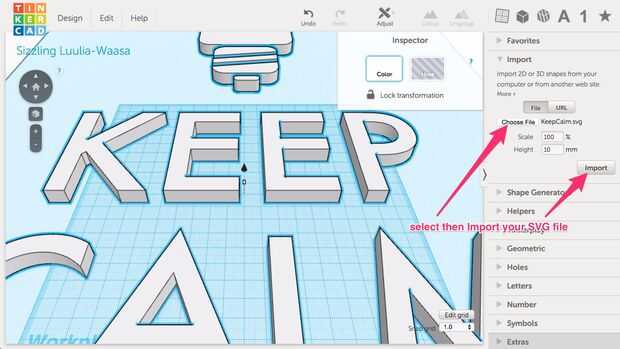

  1. Encontrar la ficha de importación Seleccione el. SVG generado, haga clic en importar. Si su diseño no aparece en el plano de trabajo o si el diseño 3D no coincide con su diseño del vector salida Troubleshooting.

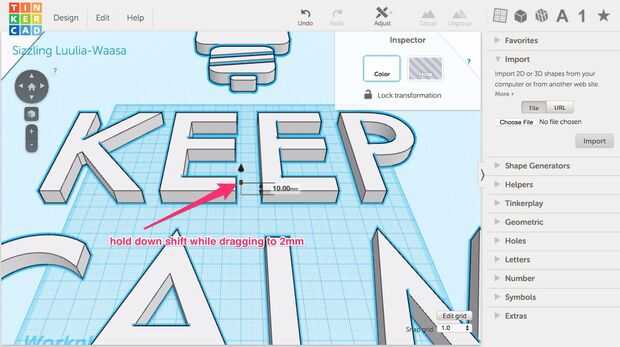

  2. Si has seguido todo lo que he hecho hasta ahora entonces el diseño es demasiado grande. Coloca el ratón sobre el botón de altura blanco. El botón blanco debe girar a rojo e indican que la altura es 10 m. Mientras mantiene pulsada la tecla shift, hacer clic y arrastrar el botón rojo de altura hasta que de a 2 mm. manteniendo pulsada la tecla Mayús mientras escala asegura que el modelo escala uniformemente.

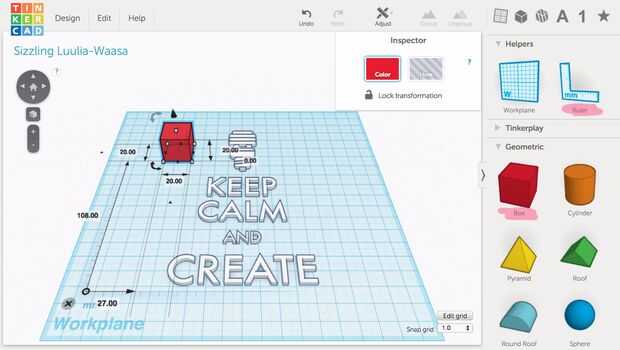

  3. Arrastre una regla (en la pestaña de ayudantes ) en el plano de trabajo. Luego arrastre un cuadro(sección geométrica ) del plano de trabajo.

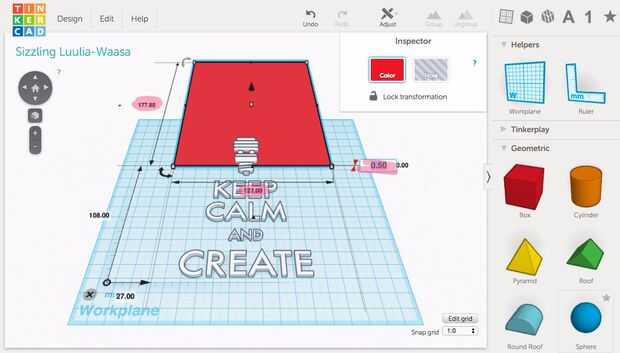

  4. Cambiar las dimensiones de la caja a 127mm (5 pulgadas) ancho, 177,8 mm (7 pulgadas) de largo y 0,5 mm de espesor.

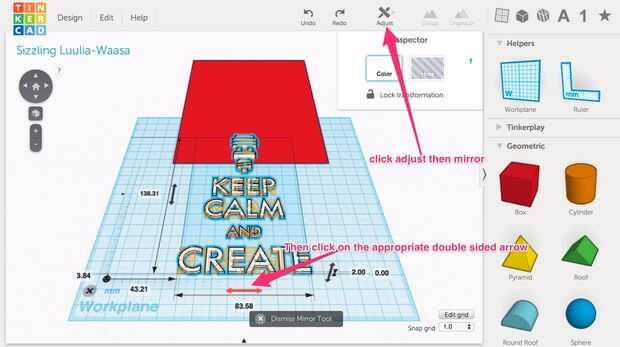

  5. El modelo del espejo si tiene texto. Primero seleccione el modelo (un contorno azul indica que un modelo en particular es seleccionado), haga clic en ajustedel espejoy haga clic en la flecha doble cara en la parte inferior. Despedir a herramienta de espejo.

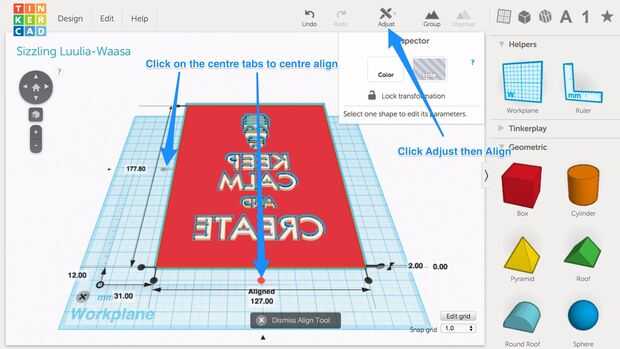

  6. Alinee la placa con el modelo. Ambos modelos se deben seleccionar, que se puede hacer haciendo clic y arrastrando sobre ambos. Haga clic en ajustar y alinear. Seleccionar las fichas de centro de la X y Y hachas para centrar alinean su diseño con la placa. Haga clic en Grupo.
  7. Finalmente haga clic en diseño entonces Descargar 3D impresión. Elegir el formato STL.

El proceso de la placa LordeVoldemort de LV es el mismo. Importó la L y V . SVG en tinkercad y arrastrado alrededor hasta que parece el logo de LV. Luego agregué el texto de LordVoldemort con generador de texto de tinkercad refleja los textos, agregó una placa, alineados y agrupan todo. Con este método se puede importar cualquier diseño de vector que desea - insignias del equipo de deportes, fanart, ilustraciones. Sólo asegúrese de que los espesores son de 2mm y espejo de .5m m y que textos. Recomiendo sistema de tinkercad de lecciones en operaciones simples y escalar si lo que hice no tiene sentido para usted. Sólo toma unos 15 minutos.

Este método de importación de diseños vectoriales 2D en Tinkercad es también muy útil para otras cosas. Usted puede hacer cortadores de la galleta o sellos regulares o un caso de iPhone. No entraré en él aquí solo para reflexionar.

Solución de problemas:

Si no pasa nada al importar, asegúrese de que convertido tu archivo vectorial a un esquema guardado entonces como un. SVG. También a veces se toma un poco de tiempo para tinkercad convertir tus vectores a un sólido, así que espere un minuto o dos.

El algoritmo SVG tinkercad importación funciona como lo que me gusta llamar el "principio de la isla". Significa lo que está en el archivo SVG vector no puede ser una sola línea, debe ser una "isla". También significa que el vector no puede tener cualquier líneas duplicadas dentro. Si ha importado con éxito en tinkercad pero hay extraños sólidos irregulares donde los agujeros se suponen volver a Illustrator, desagrupar todo, seleccionar y eliminar cualquier esquema duplicado trazos y líneas simples. Guardar como SVG e importar a tinkercad otra vez.
