2.5 D Laser cortar engranajes (8 / 10 paso)

Paso 8: Socorro corta engranajes

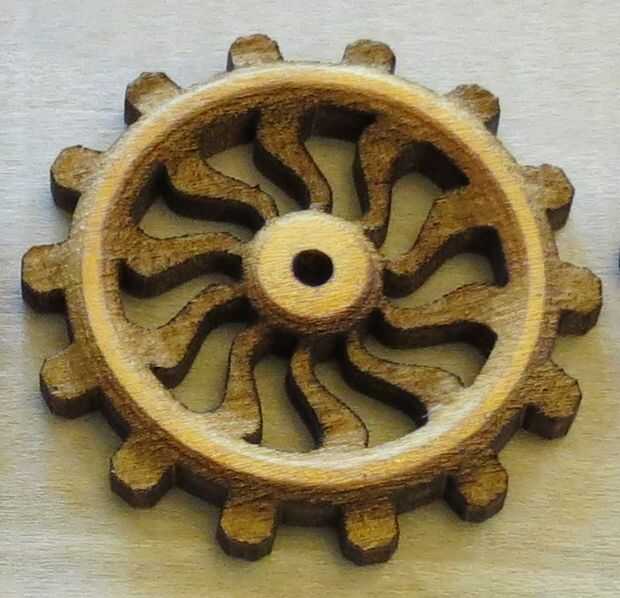

Ahora usted puede tratar de un grabado más complejo que resulta en cambios de perfil liso en toda la cara del engranaje.  Tan en lugar de sólo dos regiones planas, los dientes pueden iniciar en una profundidad, sin problemas de la transición hasta el anillo exterior, suavemente hasta los radios y finalmente suavemente volver al centro.

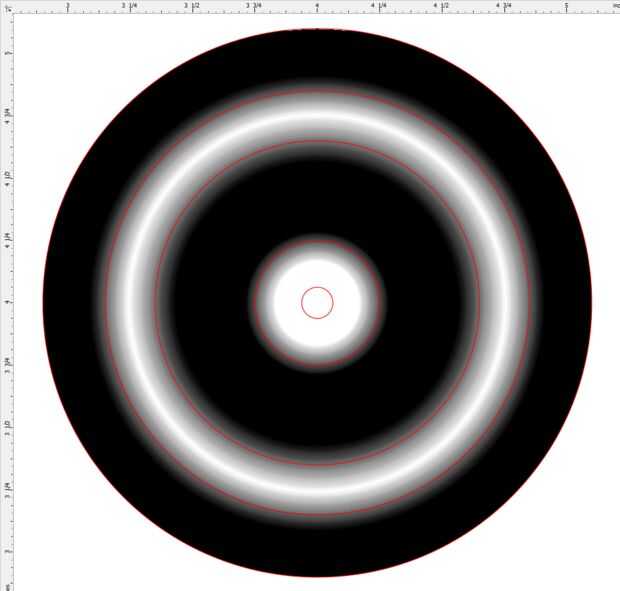

Comience con una copia fresca del diseño círculo concéntrico y crecer una vez más el círculo externo a 2.2".  Ahora en vez de relleno de anillos con colores sólidos, utilizará la herramienta de relleno interactivo para crear diferentes gradientes.  Empezar haciendo un degradado Radial desde el círculo exterior en el centro de los círculos.  Esto resultará en una transición de negro a blanco como vas desde el exterior al centro.  Ahora puede Agregar puntos de degradado adicionales para el relleno para crear múltiples transiciones de negro a blanco como se muestra en la imagen.  Utilizar los otros círculos rojos como guías para que pueda ver cómo los gradientes superpondrán las diferentes áreas de la marcha.  Tenga en cuenta que las porciones negras a ser grabadas el más profundo y el blanco puro no ser serán grabados a todos.  La herramienta relleno interactivo puede ser un poco confusa de usar, así que les recomiendo que leer la ayuda de CorelDRAW para más orientación.

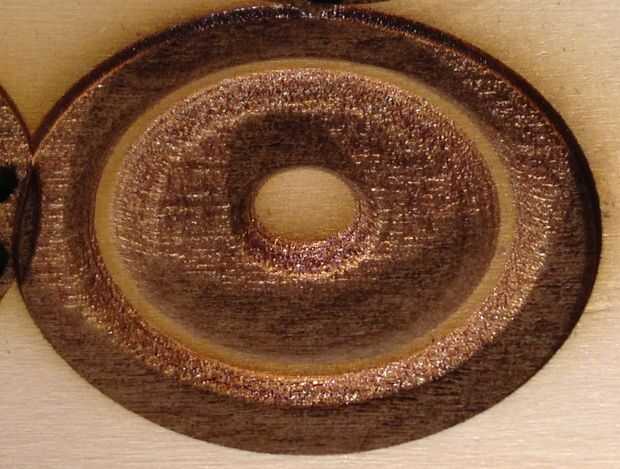

Similar a la marcha grabada plana, usted será grabar la madera primero cortar la forma de engranaje.  Cuando vayas a imprimir, asegúrese de que el ajuste del modo de proceso de está configurado para la opción de alivio.  La opción de socorro indica el láser para hacer un grabado solo pasar, pero to variar la energía de láser para que coincida con el gradiente de la imagen.  Esto es lo que da el efecto de transición.  Si un paso no alcanzar la profundidad deseada, seguir haciendo pases de grabado hasta que parece justo a usted.  Después de grabado, cargar y cortar el contorno del engranaje.
