2.0 BraceLED (4 / 5 paso)

Paso 4: Cerrar el circuito y lo que es blink!

Está recibiendo cerca de terminar el BraceLED ahora. En este paso, se cerrará el circuito con dos piezas de hoja de cobre y pegarse la batería en su lugar:

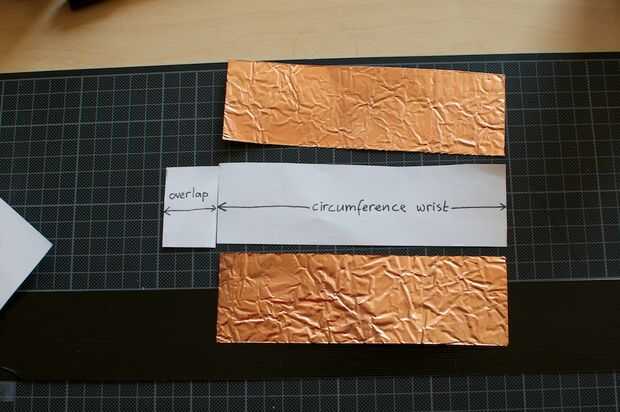

  • Cortar dos rectángulos de hoja de cobre (alu), tamaño 5 cm x tamaño de la muñeca (2" x tamaño de la muñeca).

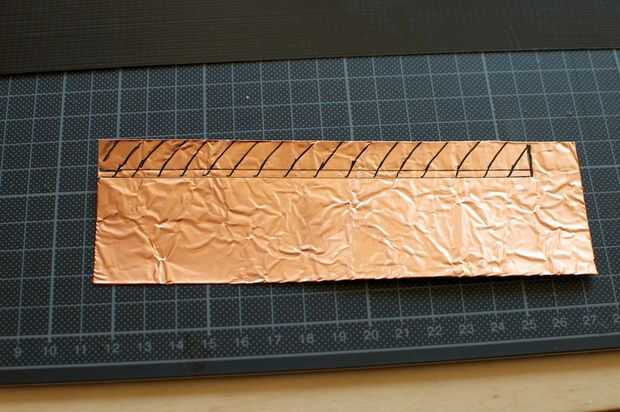

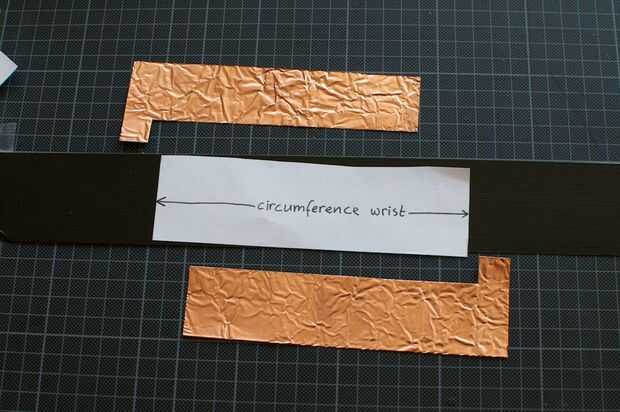

  • De estos rectángulos, corte una tira para que salga una pieza extrudada de 2,5 x 2,5 cm (1 "x 1"). Ver la segunda foto.

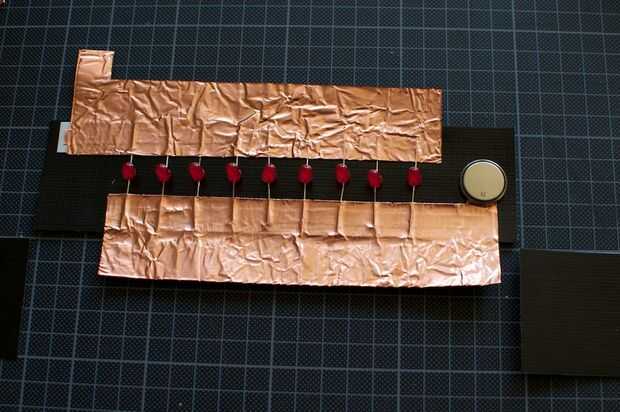

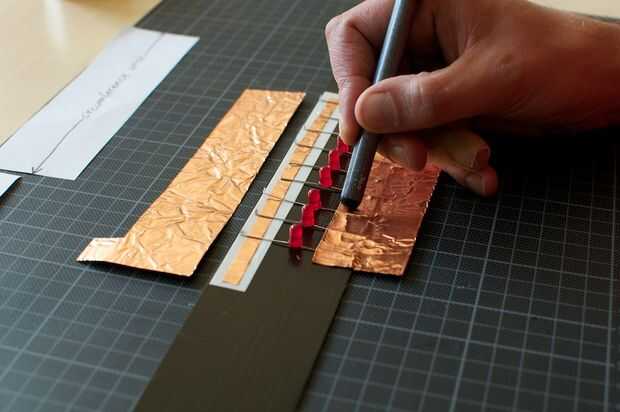

  • Coloque los pedazos de hoja de cobre sobre cables de los LED y contra la cinta de doble faz. Ver cuadro número 4 para el diseño. Presione la lámina firmemente contra los cables de los LED y la cinta por debajo de ellos. Utilice un palo Romo para hacer esto.

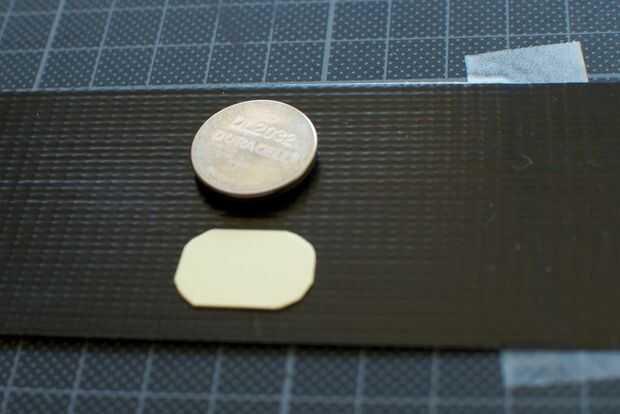

  • Corte un trozo de cinta de doble faz que es _slightly smaller_ que el plus-lado de la batería.

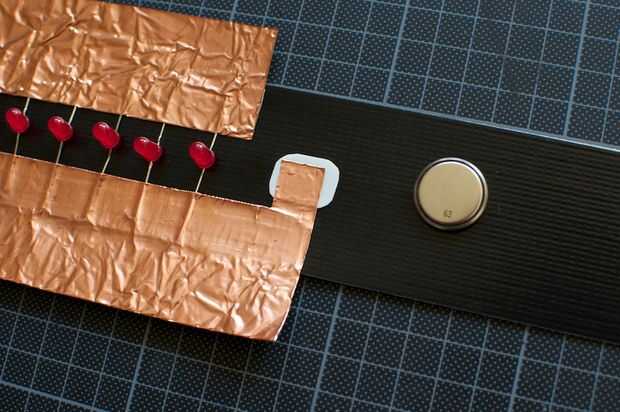

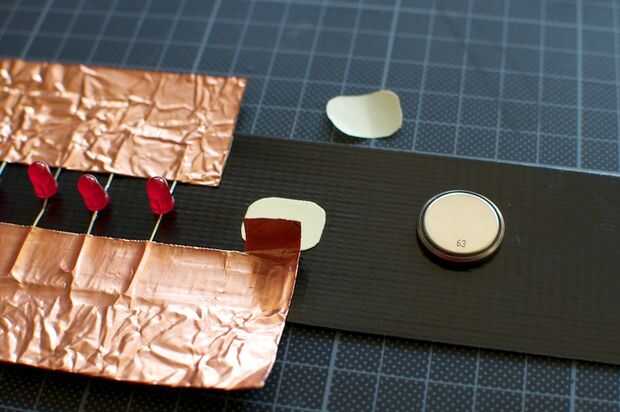

  • Antes de continuar, Compruebe la polaridad de los LEDs! Pegue la cinta por debajo de la parte que sobresale de la hoja de cobre (aluminio) y coloque la batería en la parte superior, con el lado positivo hacia abajo.
  • Ahora puede probar fácilmente su circuito, conectando el lado negativo de la batería con la pieza superior de la hoja de cobre (me olvidé de tomar una foto de eso, lo siento).
