2.0 Bluetooth Boombox portable (2 / 5 paso)

Paso 2: Cortar los paneles y girando la perilla de volumen

Se cortan los paneles de cerramiento de tablero MDF grueso de 8 mm.

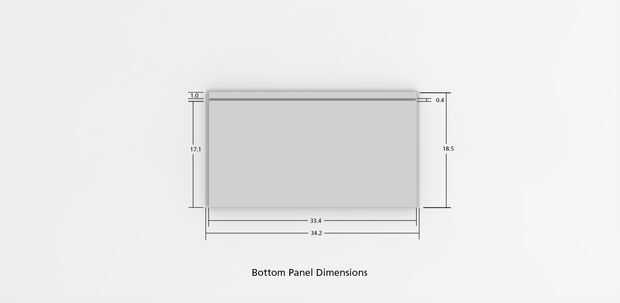

Dimensiones de cada panel se da en las imágenes de arriba. Todas dimensiones son en centímetros (cm). Todos los pasos y las ranuras son de 4mm de ancho y 4mm de profundidad. Parte superior, inferior, izquierdo y derecho tiene carpintería de doble barbilla.

http://www.table-saw-Guide.com/rabbet-Joint.html

Utilicé una sierra de mesa para cortar las dimensiones exteriores de los paneles. Luego utiliza un enrutador de madera para cortar 4mm de ancho y rebajes profundos de 4mm.

Corté 3 piezas para incluir mi batería. Cortar las piezas según el tamaño de la batería que está utilizando.

Taladré orificios en el panel inferior para el puerto bajo. Según la frecuencia que se intenta lograr hacer desea agujeros. Usted tendrá que probar y comprobar la longitud del puerto bajo. Hay software disponible en línea con que se puede calcular la longitud del puerto bajo.

Volumen knobwas vuelta de aluminio. El diámetro de la perilla es de 3,5 cm y la altura es de 2 cms. Un agujero fue perforado en la parte inferior para ajustar la perilla del potenciómetro.

También he puesto una imagen que le dará idea aproximada acerca de la manera que se unirán a los paneles.

Que has conectado el panel trasero y parrilla lasercut CAD archivos. Usé 2, 5 mm MDF para lasercutting. Usted puede cambiar las ranuras hechas en los paneles posteriores según la forma y tamaño de los puertos que está utilizando.

- Negro líneas: a través de corte

  • Corte de vectores
  • Potencia: 100
  • Velocidad: 9
  • Frecuencia: 1250

-Rojo de las líneas: Corte medio

  • Corte de vectores
  • Potencia: 50
  • Velocidad: 75
  • Frecuencia: 1250

Líneas rojas se utilizan para la marca y el etiquetado de los controles. Por lo tanto, sólo necesitamos hacer una marca en el MDF.
