1W amplificador de bolsillo (1 / 6 paso)

Paso 1: fuentes de

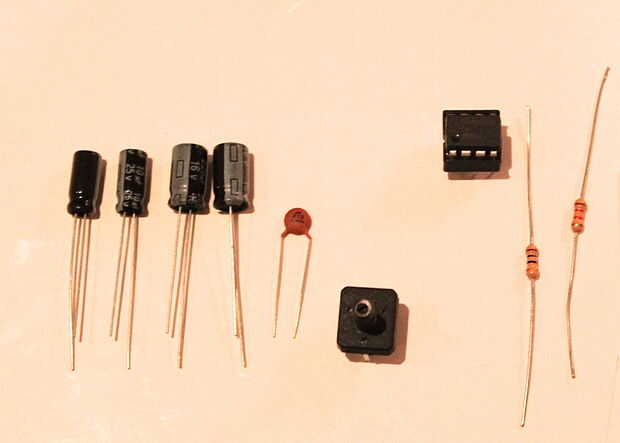

Se necesita:

  • Cuadro de proyecto
  • Chip de JB07-1-1-1
  • condensador electrolítico de (2 x) 220u
  • condensador electrolítico de 10u (2 x)
  • condensador cerámico n 47
  • zócalo DIL de 8 patillas
  • resistencia de película de carbón de 1 k
  • potenciometro de 10 k
  • Resistencias de película de carbono 10R
  • Interruptor SPST
  • batería de 9V
  • clip de la batería de 9V
  • Placa de circuito

Herramientas:

  • Soldadura de hierro
  • Encogimiento del calor
  • Pistola de pegamento
  • Multímetro
  • De la soldadura

Usted puede comprar todas estas piezas en un kit premontado o se puede comprar todo por separado.
