Comenzaremos con la lista de piezas:
~ Lata de Altoids
~1-2w 445nm laser diodo (Ebay)
módulo de ~12x30mm Aixiz laser (Ebay)
~ Lente de cristal Aixiz tres elemento (Ebay)
~ Deslice el interruptor y el interruptor momentáneo (Radioshack)
~sostenedor de batería 2xAA (Radioshack)
~regulador de 7805 (regulador de 5v). Utilizar una versión de 1A para sobre 1W de la luz laser o un 1,5 uno para unos 1.5W. Nota: Usando 1,5 regulador acortará su vida de diodos en comparación con la variedad de 1A.
~2 x 14500 3.7v de litio y cargador (Ebay)
~ Alambre, alambre trenzado alrededor de 26 AWG funciona mejor
~ Un soldador y soldadura
~ Láser gafas de seguridad (Ebay). Estossonabsolutamentenecesario! ***
Módulo láser y eléctrica:

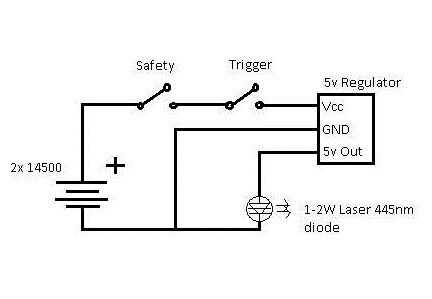

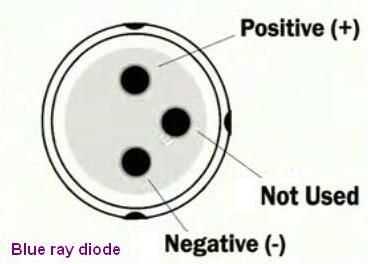

Para comenzar, oprima su diodo 445nm en el módulo Aixiz usando la mitad posterior del módulo y un vicio. Una vez haya completado, la soldadura de los cables en el diodo (tengo siempre una imagen que muestra la configuración de 445nm diodos pin, sólo utilizará dos de los pines). Soldadura sólo en el diodo cuando se encuentra en el módulo Aixiz o un disipador de calor de algún tipo! A continuación, vuelva a enroscar la parte posterior del módulo Aixiz y vuelva a colocar la el lente de acrílico estándar del módulo Aixiz con la lente de cristal de tres elemento. Ahora que su módulo Aixiz está listo para ir, usted será ahora soldar entre sí el resto del circuito con el esquema que proporcionado en las fotografías como guía, sin embargo no necesita ser exactamente el mismo (el interruptor de seguridad es opcional, por ejemplo. Sólo creo que es bueno para evitar contratiempos cuando lo llevo en mis bolsillos).

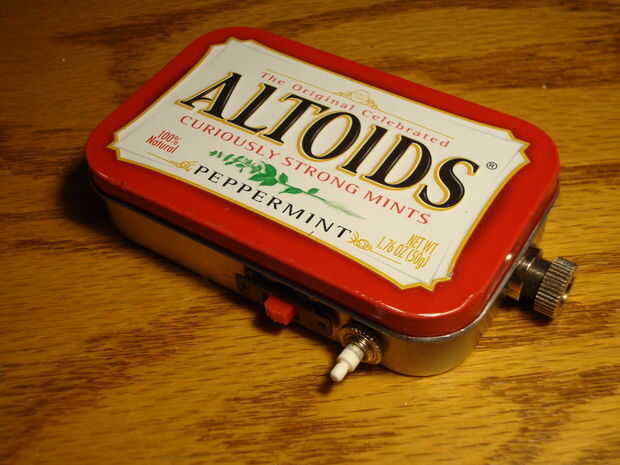

La lata Altoids:
Ahora que hemos completado la parte eléctrica de la construcción, podemos centramos en la lata. En primer lugar, localizar y luego perfore las ubicaciones donde desea que sus botones/interruptores y el módulo láser a ser. Esta parte es puramente su opción. Si usted no tiene una métrica de 12mm broca por el agujero del módulo Aixiz, una broca de 1/2 pulgada debería ser suficiente (termina siendo 12,7 mm).

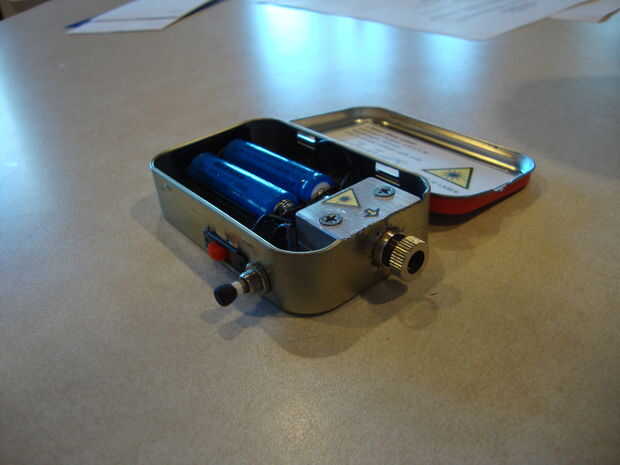

Ahora para la parte final de la construcción: ponerlo todo junto! (Su bastante auto explicativa)
Un paso adicional opcional, pero recomendado:

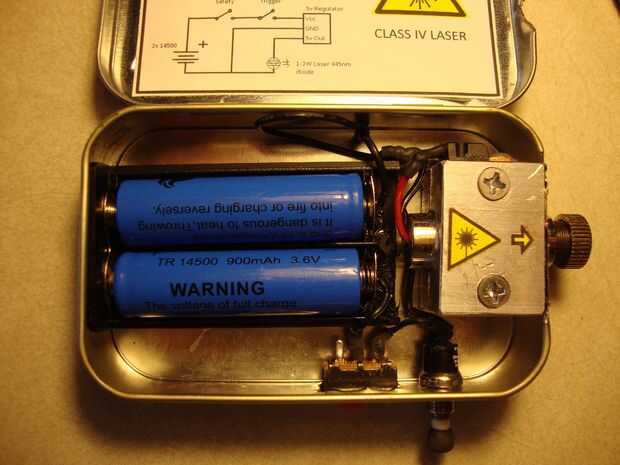

Sin un disipador de calor, el módulo Aixiz y regulador 7805 se calentarán rápidamente y se arriesga a dañar su diodo. Por lo tanto, altamente sugiero que hacer / comprar un disipador de calor para el láser. Construí mi disipador de calor de dos pequeña plaza de 3/8 placa de aluminio atornillada junto con un agujero de 12 mm perforado por la mitad de él.
Cuando utilice cualquier láser de alta potencia, siempre deben usar gafas de seguridad de láser, y deben ser por lo menos 3 OD ***
Usos:
~ La estrella apunta (pero ten cuidado)
~ Las manifestaciones como reventar globos y a partir de los partidos
~ Grabado cosas
~ Quemando cosas
~ Luz Sable lucha?! (Jk... Le sugiero no hacerlo)
ect...
Una nota de uso: ajuste de la lente hará que el foco de la viga para cambiar. Enfocando a un punto es ideal para la grabación y en un haz de luz es ideal para distancia apuntando.
ASUMIR TODA LA RESPONSABILIDAD POR ESTE EDIFICIO. Soy responsable de nada ***
