1sheeld control de volumen de la música y la barra led con regulador de (4 / 4 paso)

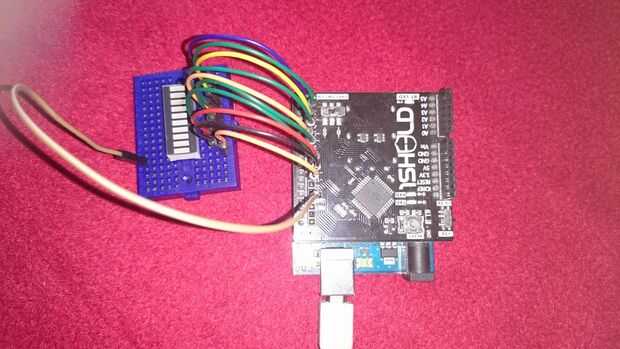

Paso 4: Termina el hardware ya que está diseñado y subir el código a la Junta.

/*

: Control de volumen de la música y led bar usando el increíble 1sheeld

: Ahmed Ismail

: ahmed.ismail3115

: IDE de Arduino

*/

#define CUSTOM_SETTINGS

#define INCLUDE_SLIDER_SHIELD

#define INCLUDE_MUSIC_PLAYER_SHIELD


/ * Incluyen la biblioteca de 1Sheeld. */

#include

valor del octeto; / * define una variable para contener los valores de control deslizante. */

int led1 = 2; / * primero conectar led al pin 2. */
int led2 = 3; / * conectar segundo led al pin 3. */

int led3 = 4; / * tercera conexión led al pin 4. */
led4 int = 5; / * conexión a led al pin 5. */

int led5 = 6; / * conexión quinto led al pin 6. */
led6 int = 7; / * conexión sexto led al pin 7. */

int led7 = 8; / * conexión séptimo led al pin 8. */
led8 int = 9; / * conexión ochos led al pin 9. */

led9 int = 10; / * conexión noveno led al pin 10. */

int led10 = 11; / * conexión décimo led al pin 11. */



void setup() {}

/ * Ajustar las patillas del LED como salida. */


pinMode (led1, salida);

pinMode (led2, salida);

pinMode (led3, salida);

pinMode (led4, salida);

pinMode (led5, salida);

pinMode (led6, salida);
pinMode (led7, salida);

pinMode (led8, salida);
pinMode (led9, salida);

pinMode (led10, salida);


/ * Iniciar la comunicación. */

OneSheeld.begin();

}

void loop() {}
valor = Slider.getValue(); / * obtener el valor del control deslizante y mantener en la variable "valor". */

valor = mapa (valor, 0, 255, 0, 10); / * asignación de los valores analógicos de control deslizante en valores entre 0 y 10-* /
/ * para que lo entienda el volumen de la música. */

Switch (valor) / * interruptor entre los valores a determinar whicch LED para encender y que hacer de Speaker /
{

caso 1:
digitalWrite (LED 1, HIGH);

digitalWrite (led2, LOW);
digitalWrite (LED 3, bajo);

digitalWrite (led4, LOW);
digitalWrite (led5, LOW);

digitalWrite (led6, LOW);

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;
caso 2:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, bajo);

digitalWrite (led4, LOW);

digitalWrite (led5, LOW);

digitalWrite (led6, LOW);

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 3:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, LOW);

digitalWrite (led5, LOW);

digitalWrite (led6, LOW);

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 4:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, LOW);

digitalWrite (led6, LOW);

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 5:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, HIGH);

digitalWrite (led6, LOW);

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 6:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, HIGH);

digitalWrite (led6, alta

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 7:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, HIGH);

digitalWrite (led6, HIGH);

digitalWrite (led7, HIGH);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 8:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, HIGH);

digitalWrite (led6, HIGH);

digitalWrite (led7, HIGH);

digitalWrite (led8, HIGH);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

rotura;

caso 9:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, HIGH);

digitalWrite (led6, HIGH);

digitalWrite (led7, HIGH);

digitalWrite (led8, HIGH);

digitalWrite (led9, HIGH);

digitalWrite (led10, LOW);

rotura;

caso 10:

digitalWrite (LED 1, HIGH);

digitalWrite (led2, HIGH);

digitalWrite (LED 3, alto);

digitalWrite (led4, HIGH);

digitalWrite (led5, HIGH);

digitalWrite (led6, HIGH);

digitalWrite (led7, HIGH);

digitalWrite (led8, HIGH);

digitalWrite (led9, HIGH);

digitalWrite (led10, HIGH);

rotura;

por defecto:

digitalWrite (LED 1, bajo);

digitalWrite (led2, LOW);

digitalWrite (LED 3, bajo);

digitalWrite (led4, LOW);

digitalWrite (led5, LOW);

digitalWrite (led6, LOW);

digitalWrite (led7, LOW);

digitalWrite (led8, LOW);

digitalWrite (led9, LOW);

digitalWrite (led10, LOW);

}

MusicPlayer.setVolume(value); / * enviar el valor de slider a la volume.* de música /

MusicPlayer.play(); / * Enciende la música. */

}
