Paso 11: Montaje P2
Vuelva a colocar el ventilador con 3 tornillos (14mm) y a 30 pies libras de esfuerzo de torsión.
-Perno superior derecha es la misma que la parte inferior izquierda; el perno derecho inferior tiene ranuras extras cerca de la cabeza.
Ahora si tienes un vicio bastante grande y luego tomar al tensor y comprimirlo, poner un pedazo de cartón en proteger el pistón, una vez comprimido bastante una llave allen pequeña u otra pieza fuerte de metal puede ser deslizado en el agujero pequeño para mantener el pistón cosita durante la instalación. Si no haces esto no te preocupes pude instalarlo sin comprimirlo primero. Tomar los 2 pernos y atorníllelos alternativamente en par 20 pies libras.
Ahora cambie la cosa de metal triángulo usando 2 pernos (14 mm) y 1 nut(14mm).
Colocar la cubierta de sincronización principal en uso bolts(10mm) 11; 4 en la parte superior son diferentes de los otros 7.
Ahora coloque los 2 pernos (4 mm) en no.2 polea toma manguera lo. Poner algunos fabricante de embalaje/empaque en la tubería de salida de agua y vuelva a instalar utilizando el nuts(10mm) 2

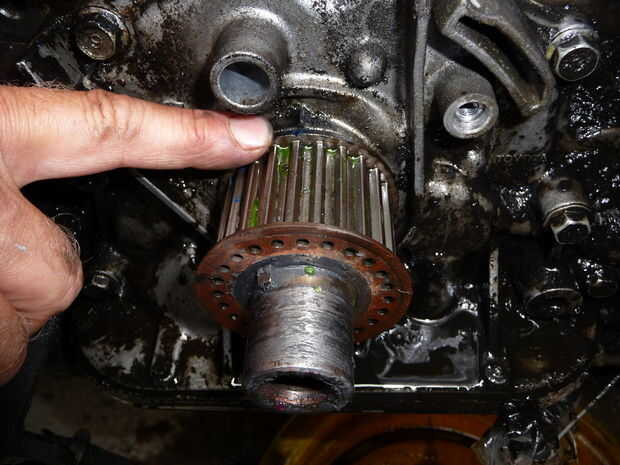

Reemplazar la polea del cigüeñal asegurándose de que la clave de manera alinea con la llave (ver foto 3 para la ubicación de la clave). Esto lleva algunos otros con un martillo, hacer una esquina entonces otra esquina va uniformemente hasta que puede colocar el perno grande en. Si usted no alinee la ranura luego tire de ella con su tirador de la polea y vuelva a intentarlo. Ponga el perno grande en (19 mm) y esfuerzo de torsión a 25 pies libras.
Vuelva a colocar la polea pasada usando los 4 pernos.

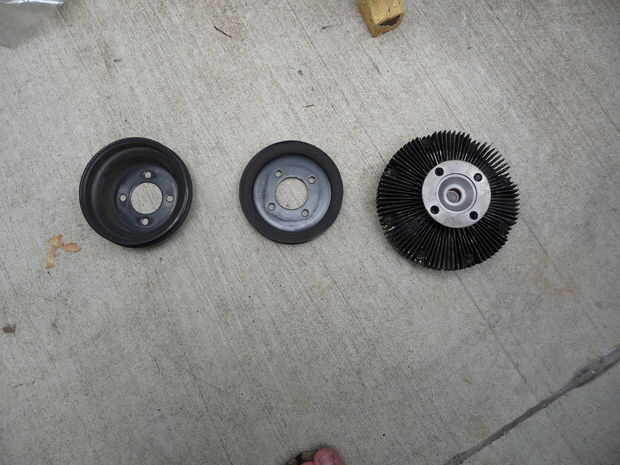

Ahora vuelva a colocar el disipador térmico del ventilador en el soporte del ventilador (vea la foto 4 º para la secuencia correcta de la polea) con 4 tuercas (12 mm). La forma de que las partes se muestran es cómo conseguir colocados encima de la otra.

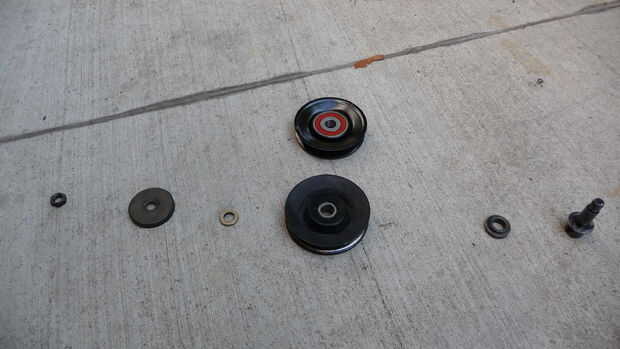

A continuación te reinstale al tensor de AC. Tengo una nueva polea y me tomó un segundo para ponerlo de nuevo juntos el camino correcto; así que mirar foto 5 Si usted no puede averiguar. Las piezas van en el tornillo de la izquierda como se muestra uno encima de otro. Se me olvida donde el Monte entra en todo esto así que espero que mejor atención entonces lo hice. La foto 6 muestra la ubicación de la bolt(14mm) larga, que quizás tenga que girar el perno de la polea girando el nut(12mm?) para que el agujero quede alineado con el perno largo. Una vez que el perno largo es roscado en un acabado de formas apretar la polea nut(12mm?), esfuerzo de torsión a 20 pies libras.

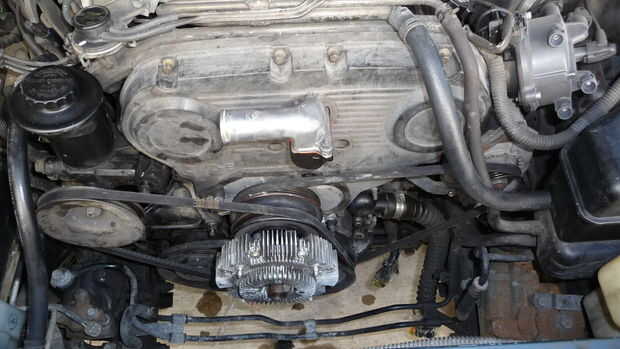

Ahora reemplazar todas las correas en este orden 1 º alternador AC 2 3 PSP
Permite apretar, usted puede necesitar un amigo para hacer esto.
Ya que estamos tan familiarizados con el tensor AC permite iniciar con esa bestia. Muy fácil su uso apretado el perno largo (14mm), he escuchado que si puede torcer la correa más entonces 45 grados luego de su floja así que utiliza que como punto de partida y si su apretado lo arreglaremos más tarde.
Para apretar el alternador correa tienen una toma tipo una barra de conductor o palanca de tornillo largo y cuidadosamente aplique tensión y luego apriete el basculante bolt(14mm?)
Ahora el uno duro, la correa de la PSP. Hacer la again(pic) extensión loco y entrar en el perno de 14mm (pozo profundo) aplicar tensión a la correa apalancando y apriete el perno.
No suelte la palanca.
Apriete el bolt(14mm) giratorio situado detrás de la polea de la PSP.
Así que ahora podemos poner el ventilador, cubierta de ventilador y radiador nuevo. Coloque el ventilador en sus pernos, pero no poner las tuercas en. Coloque la cubierta sobre esto luego deslizar el radiador en. Fue mucho más fácil entrar en y salir. Ahora ponga la nuts(10mm) 4 en el ventilador, cuidado tuerca a presión el perno fuera como yo lo hice el sobre apriete los. Perno de la cubierta del ventilador hacia atrás sobre el uso de la bolts(10mm) 4. Y por último el radiador detrás sobre el uso de la bolts(12mm) 4.
