13 nota MIDI láser arpa (2 / 6 paso)

Paso 2: Detectar cuando una nota se reproduce

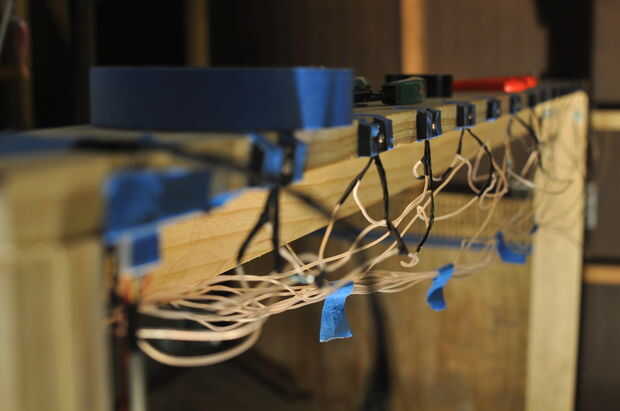

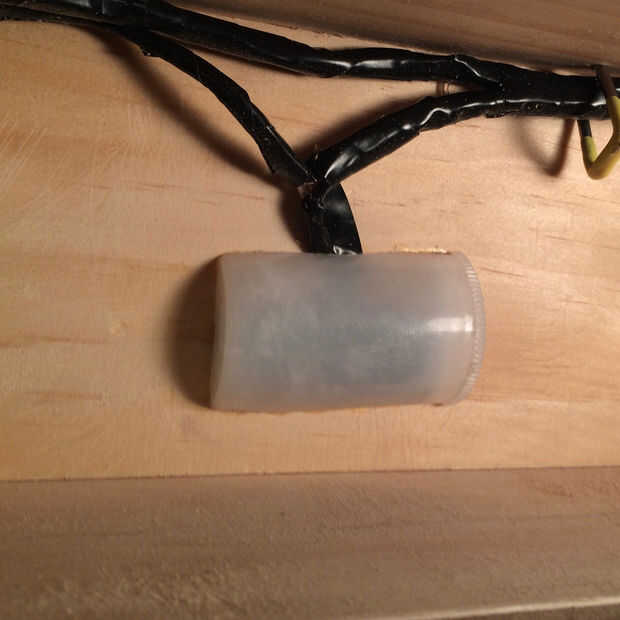

Las trece vigas fueron dirigidas a trece diferentes fotorresistores (resistores que cambian la resistencia dependiendo de cuánto les llega a la luz). Están etiquetados como P0 - P13 en el esquema. Estos fotorresistores permiten convertir cambios de luz a los cambios en el voltaje que se puede medir. Para configurar los fotorresistores, aquí es buen tutorial. Cuando se bloquea el rayo, la resistencia de la fotorresistencia cambia porque la luz del láser no es golpear la fotorresistencia. El cambio en el voltaje es luego enviado a Arduino. Porque el Arduino solo tiene 6 canales de entrada analógica, tuve que usar un Multiplexor 4 bits controlado por el mismo cuatro señales digitales que controlaba el galvo. La salida del multiplexor fue entonces dirigida a un solo canal de entrada analógico en el Arduino (ver esquema). Los fotorresistores cubrieron con frasco de película de yeso antiguo para que la luz se difundió al golpear el sensor. De esta manera el arpa láser no tenía que ser tan perfectamente alineados.
