Paso 10: Y el gatillo
Algunas de las cosas considerar cuando que estaba diseñando mi gatillo fue cómo fuerte tenía que ser para tirar de la válvula abierta. Estaba pensando todo el tiempo sobre el uso de aluminio para el trabajo, pero no estaba seguro acerca de qué grosor tendría la fuerza para mantener una curva de 90 grados.
Así que fui a mi proveedor de metal local y habló con ellos. Recomienda una aleación de aluminio llamada aluminio 5052 porque iba a ser menos propensos a agrietarse cuando siendo doblado (grietas sí metales! Mi tienda de máquina y material de las clases de ciencia ambos hicieron abundantemente claro a mí.)

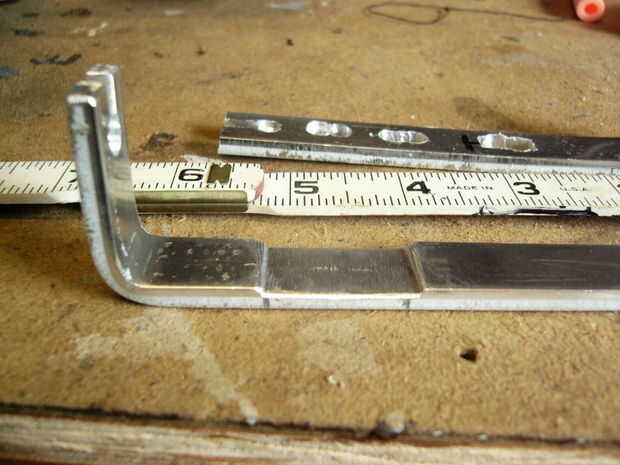

3/16" aluminio espesor 5/8" ancho es terminé consiguiendo, e incluso ponen el doblez para mí. Trató de flexión con y sin calor y sin calor hizo una curva de radio más pequeño y un mejor ajuste a mis limitaciones de espacio. Todo, él era un vicio abrazadera y un martillo para obtener el producto deseado.
NO USE CALOR AL DOBLAR EL GATILLO!!!

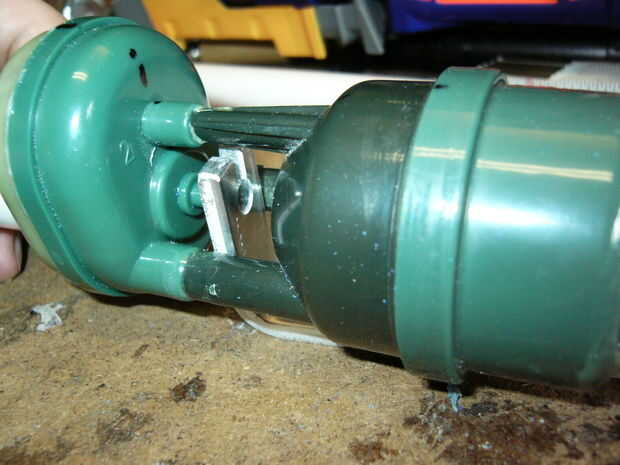

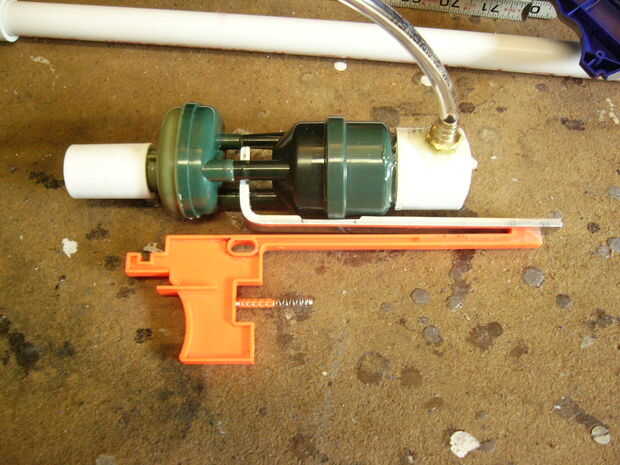

Las dos partes más críticas del gatillo metálico es la conexión con el conector de la válvula y la conexión con el gatillo de plástico.
El primer paso para hacer el gatillo metálico es hacer la muesca en el depósito de presión. Hice esto llenando distancia de aproximadamente una hora, una y otra y otra vez. Se esto podría acelerar con una amoladora (no la dremel!!!!!! No he probado.) pero podría ser demasiado de gran alcance para conseguir el tamaño adecuado. Tuve que limar en sobre un 1/16" para conseguir que queden bien.

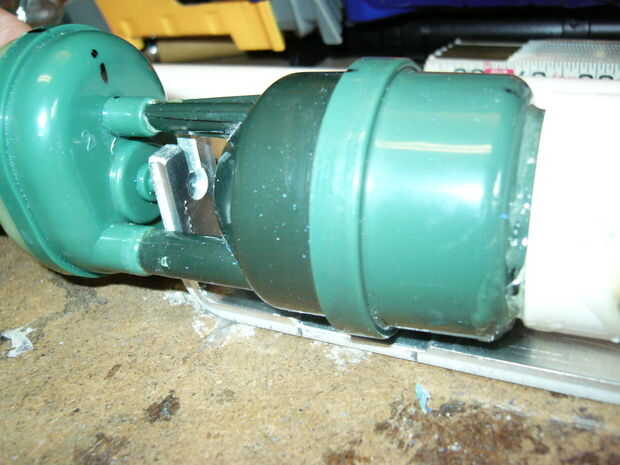

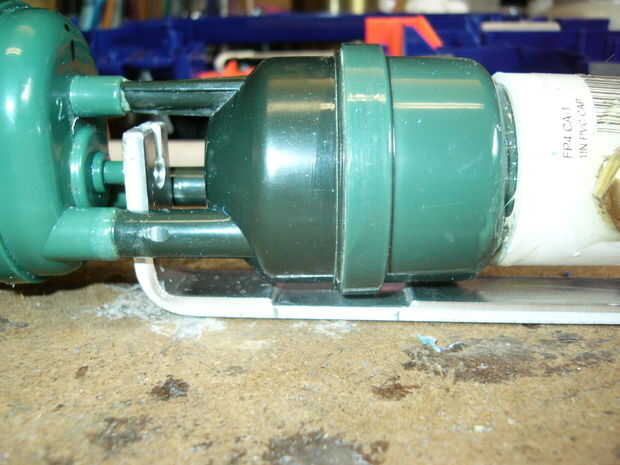

Luego se corta la parte superior del gatillo (la parte que doblado) para que quepa justo dentro de la parte superior del depósito. (ver figura #9)

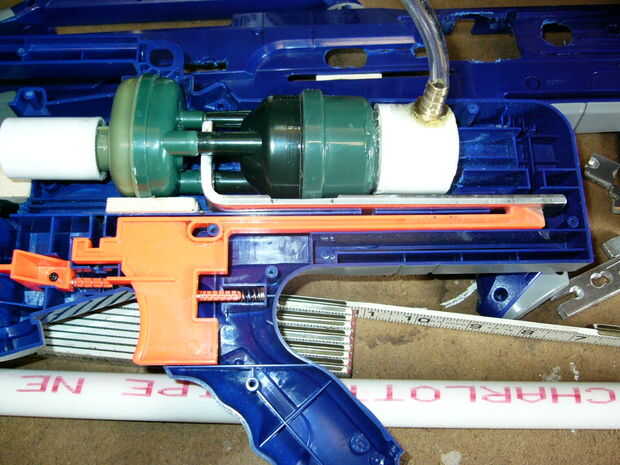

Cuidadosamente medida donde el pasador se alinea con la pieza vertical del gatillo y marque con un lápiz. Esto se hace mejor con el depósito y el gatillo en la pistola.

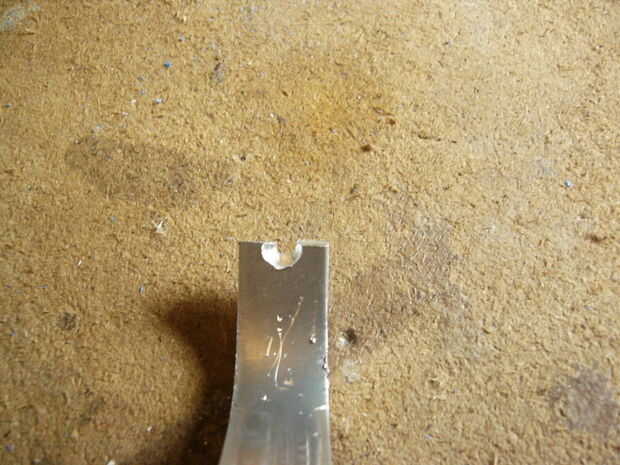

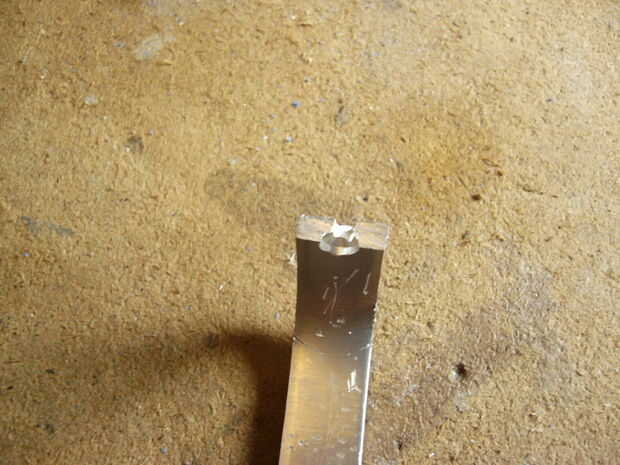

A partir de ahí, perfore a 17/64" o un poco más grandes (no más pequeño) orificio parcialmente a través del gatillo, sobre un 1/16" en el metal. Luego perfore un agujero de 9/64" a través del centro del primer agujero y todo el camino a través del gatillo. es posible que pueda conseguir lejos con un orificio de 1/8", pero no reviso para ver si eso le funciona.
Luego utilice una sierra para metales y un archivo, o sólo un archivo para hacer una ranura vertical de la parte superior de la parte vertical del gatillo con el agujero de 9/64". Con la cinta como una pauta podría ser algo útil para tener.

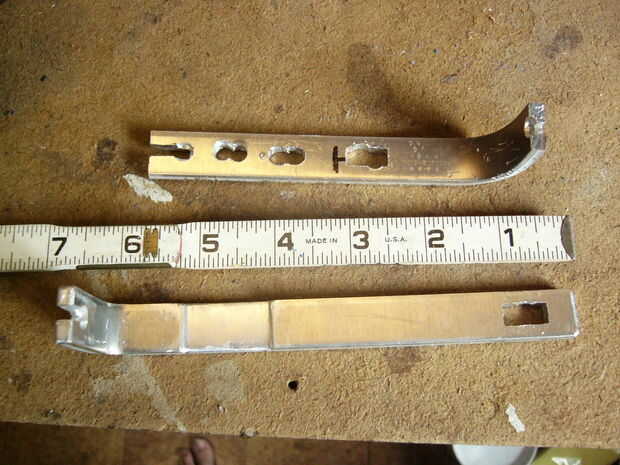

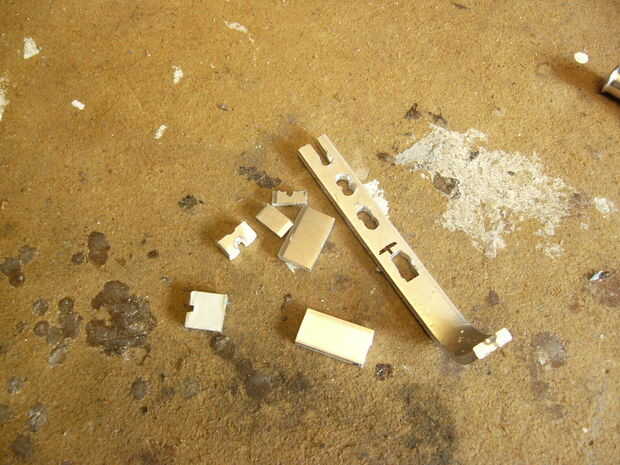

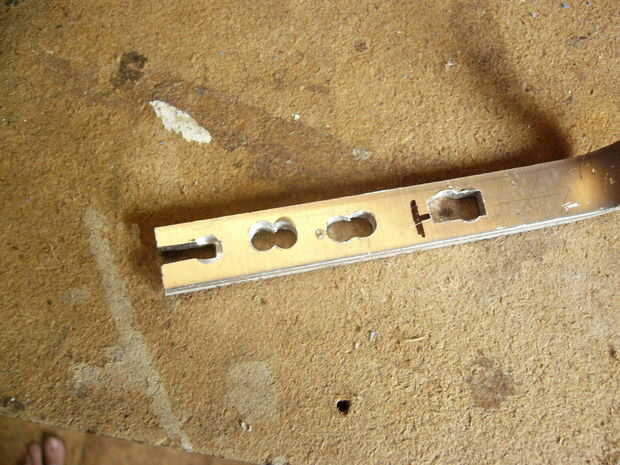

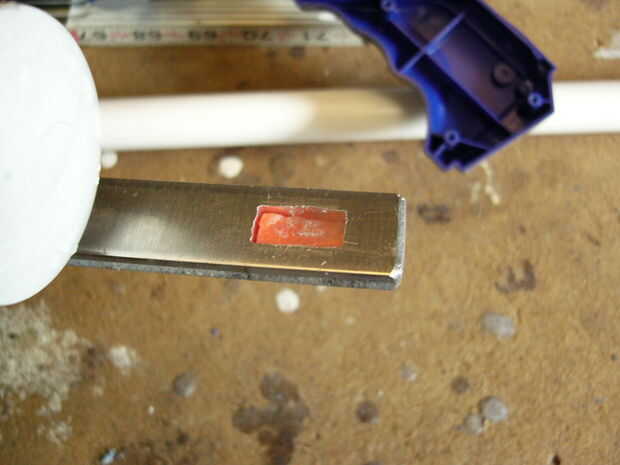

Utilice piezas de repuesto de metal para bajar esta técnica hasta que estés listo para hacer el producto final. (ver cuadro #7) El último paso es conseguir que el metal corte de conexión de plástico. Lo que hice fue cortar el gatillo así ese él apenas caben en la pistola cuando el frente de él está en la posición correcta y alineado con el gatillo de plástico, marca los puntos delantero y traseros con cinta. He perforado dos agujeros de 1/4" con sólo una astilla de metal entre ellas y utiliza el archivo para hacer el agujero cuadrado. Utilice piezas de repuesto de metal para bajar esta técnica hasta que estés listo para hacer el producto final. (ver cuadro #7)

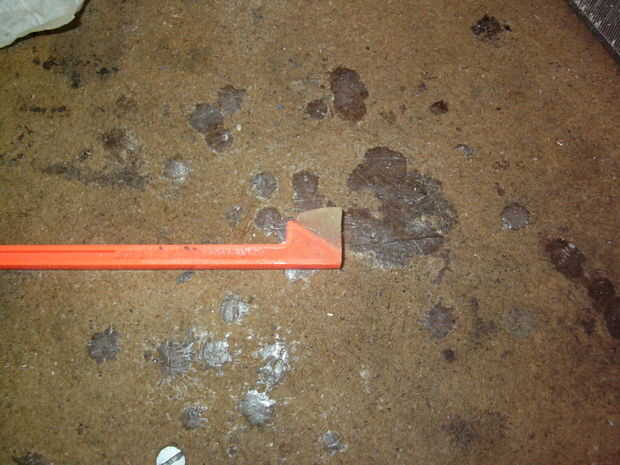

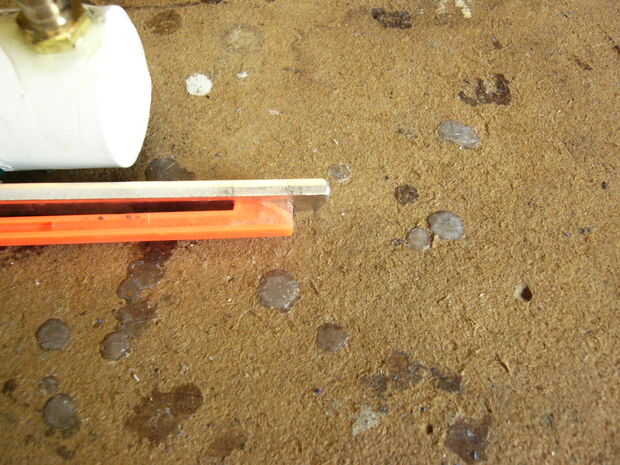

Ahora que todo el metal se corta, basta hacer el gatillo de plástico un poco más alto para caber en correctamente. Utiliza alguna cinta adhesiva para crear un molde pequeño y vierte epoxy en él para hacer lo que se ve en la foto #15. Pasa nada si el epoxi es más alto que en la foto, pero que necesita para asegurarse de que no es cualquier más ancho o más largo que el plástico original.
Una vez hecho esto, rocíe algún spray de silicona en la parte superior e inferior del gatillo.
