12 Volt A.C LED Lamp (2 / 3 paso)

Paso 2: Circuito y diseño

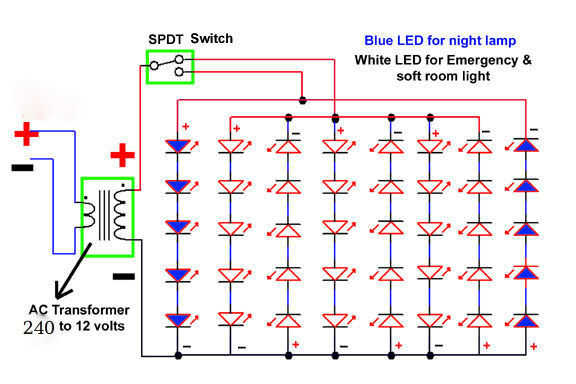

El esquema del circuito es construir alrededor de los ciclos medio positivos y negativos de la corriente alterna.

La salida de 12 voltios del transformador está conectada a la terminal media del interruptor SPDT mientras que los otros dos terminales son para conectarse con la azul y blanco Led.

El paso por el transformador es a 240 voltios a 12 voltios. CA. Azul y voltaje de trabajo del blanco LED es de 3,3 voltios y la corriente es de 20mA, es decir, 0.02 amperios

Puesto que el voltaje de salida del transformador es la tensión eficaz, la tensión eficaz del transformador es 1,4 veces mayor que el voltaje RMS. (Según la regla)

Dividimos la tensión de paso única LED por el voltaje total para encontrar el número de LEDs en una matriz.

Por lo tanto, eficaz Total voltaje 12v X 1.4 = 16,8 dividido por 3.3 = 5.090 hasta 5 LED ha tomado por fila.

y consumo de energía = voltaje (en voltios) x corriente (en amperios) x poder Factor(70% to 85% in case of A.C)

Para el azul del Led

Consumo de energía = 16,8 x actual en dos arreglos de discos de blue de led x 0.7(Minimum) o 0.85(Maximum)

= 16,8 x 0,02 x 2 x 0.7 o 0,85

= Watt(Minimum) 0.4704 o 0.5712 Watt(Maximum)

Para el blanco del Led

Consumo de energía = 16,8 x 0,02 x 4 x 0.7(Minimum) o 0.85(Maximum)

= Watt(Minimum) 0.9408 o Watt(Maximum) 1.1424

Nota: 1. Estos Led se conectan en serie, para que corriente directa sigue siendo la misma en su respectiva matriz. Para la corriente total del circuito, multiplicamos la corriente por el número de matriz.

2. factor de energía supone entre 0,7 y 0,85
