Paso 4: Minuto 9: conexión de la base de

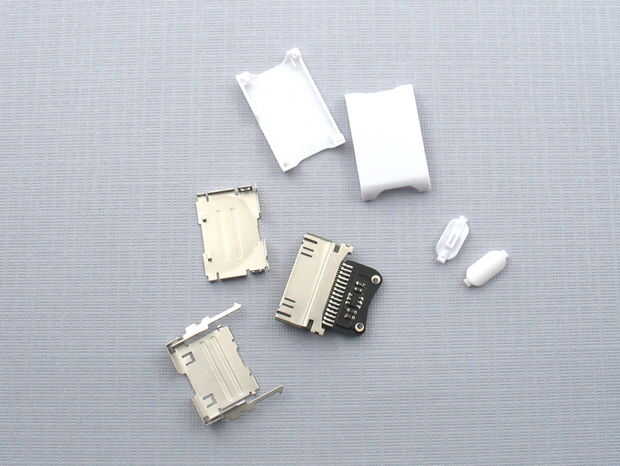

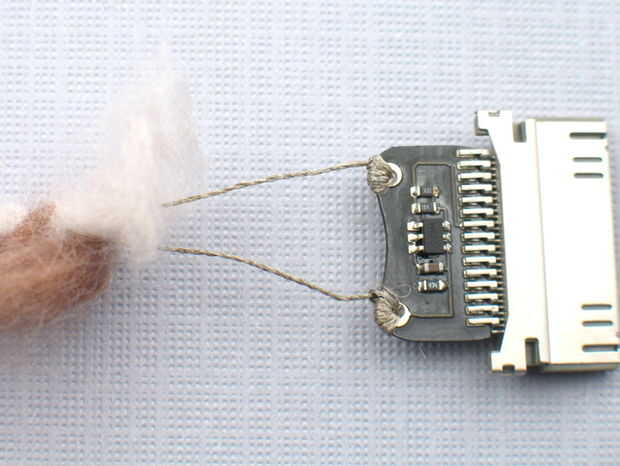

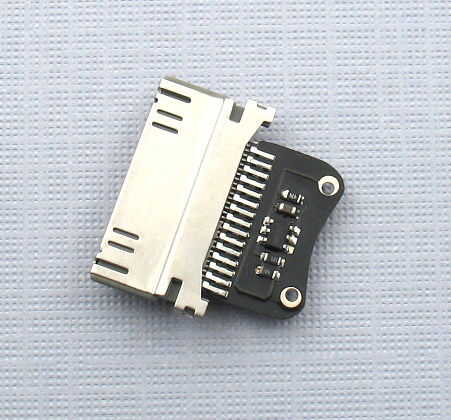

Para los curiosos, el conector dock es una pequeña con un PIC10F222 en SOT23 forma. Utiliza un pin analógico para detectar la tensión entre los dos agujeros sewable. Hay una subida de 50kOhm a la izquierda y la tierra a la derecha. Si utiliza su propio microcontrolador, simplemente proporcionar 3.7 1.5 y 0 voltios para el orificio izquierdo.
El chip también habla el "Protocolo de accesorio Apple" que le permite comunicarse con iPods y iPhones a través de la conexión de dock. Usted puede encontrar más información sobre este protocolo, muelle pines y otra documentación en:
http://stud3.tuwien.AC.at/~e0026607/ipod_remote/ipod_ap.html
http://pinouts.ru/PortableDevices/ipod_pinout.shtml
http://www.ipodlinux.org/wiki/Apple_Accessory_Protocol
Apreciamos el duro trabajo de estas comunidades.

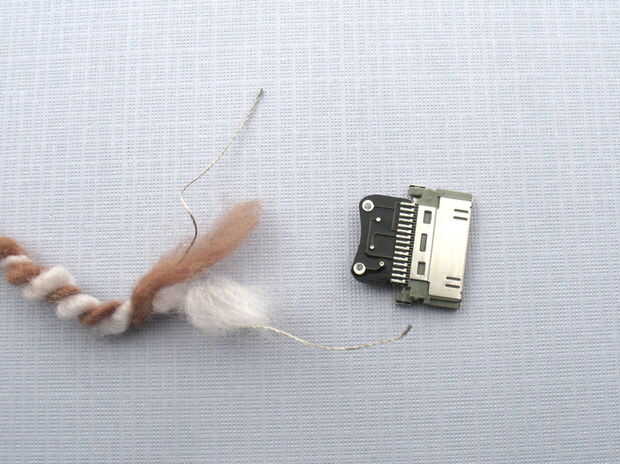

Como hiciste en el paso anterior, tire hacia atrás el otro extremo del hilo para exponer los corazones conductoras.

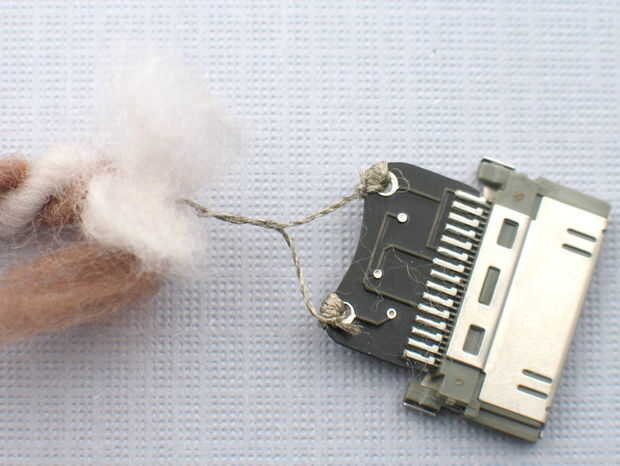

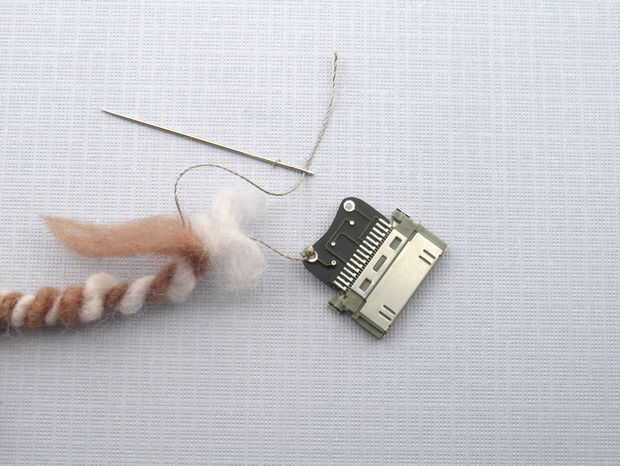

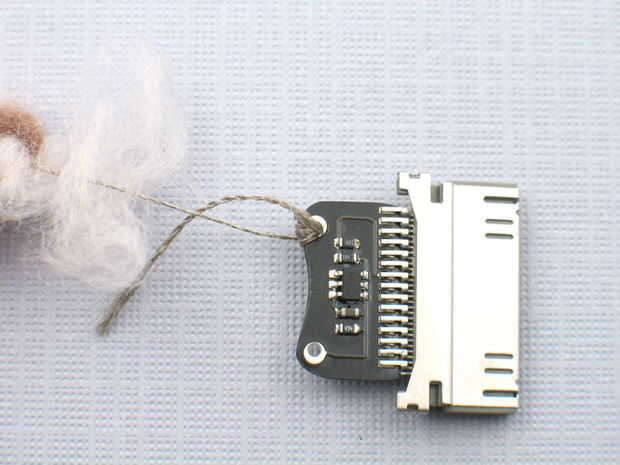

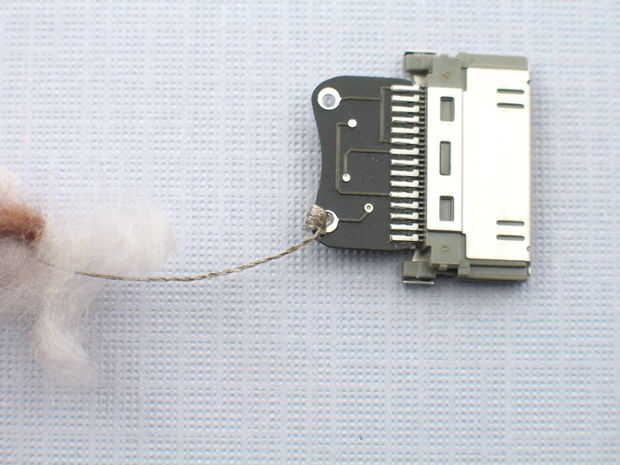

No importa qué subproceso se va en qué agujero. Bucle varias veces a través de cada agujero hacen un ajuste perfecto. Asegúrese de que llena completamente el agujero. Ayuda a usar una aguja para pasar el hilo a través de.
Después de conectar ambos orificios a las dos cadenas, encontrarás cosas en un enredo. Desenredar el hilo conductor y asegúrese de que no se toquen.

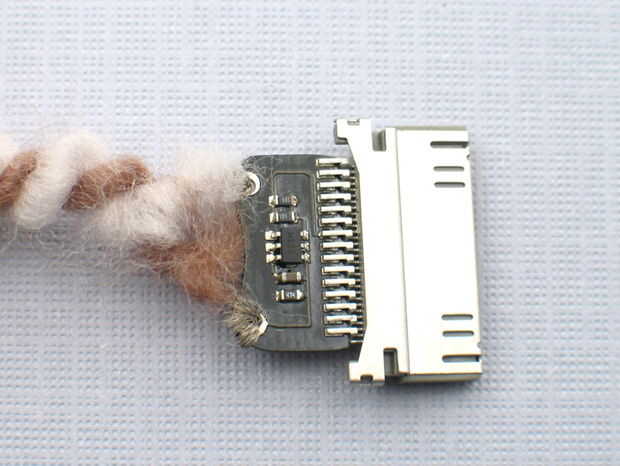

Retroceder la lana sobre los corazones; retwist si es necesario. Retire cualquier hilo callejero de la Junta.

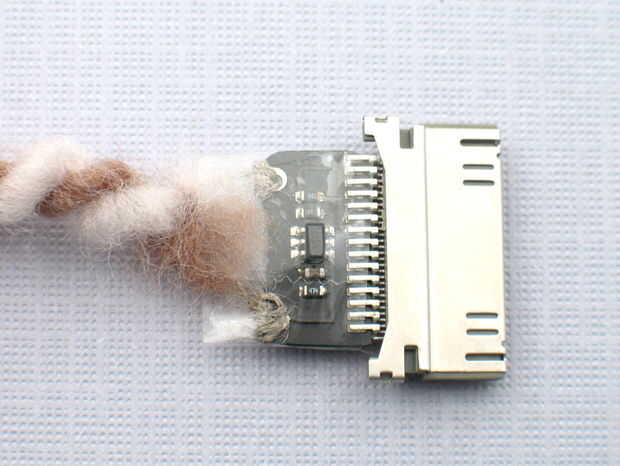

Enrolle cinta transparente encima y debajo de la tabla. Esto también ayuda a proteger el hilo y las conexiones.
