Velocidad variable del ventilador con circuitos de presión, equipo de Kano

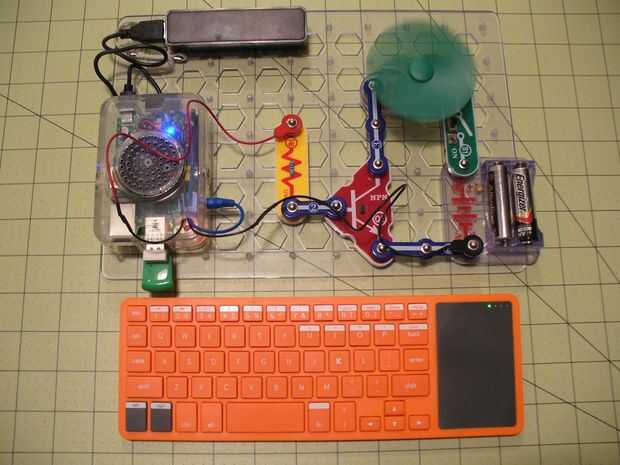

En una guía anterior demostré cómo a parpadear un LED de circuitos Snap con el equipo de Kano (parpadeo de un LED es el "Hello World!" de hardware hacking) y en esta guía te demuestro cómo conducir un ventilador de velocidad variable con circuitos de presión y el equipo de Kano. Realmente usaré el mismo programa de Scratch que solía parpadear el LED para controlar la velocidad del motor. Cuando apreto la flecha hacia arriba en el teclado de Kano, el LED de parpadear más rápido. Por el contrario, cuando he pulsado la flecha hacia abajo el LED brilló más lento y más lento. En este circuito, al pulsar la flecha hacia arriba aumentará el ventilador en velocidad y al pulsar la flecha hacia abajo el ventilador disminuirá en velocidad.

Aprender a manejar motores con un microcontrolador es una habilidad básica que usted necesita si usted está interesado en la robótica. Puede utilizar el transistor circuitos de presión con el motor de circuitos Snap (M4) ya que no hay mucha carga en el motor simplemente girando el accesorio del ventilador. Ver el último paso (4), sin embargo, para reservas con respecto a usar transistores con motores.

No te olvides de seguirme aquí en Instructables y en.

Piezas necesarias:

Equipo de Kano

Opcional: Móvil teléfono batería (yo usé la batería poder Kano así que pude disparar fotos en mi estudio de fotografía superior de la tabla, pero puede dejar tuyo conectado a su TV y la verruga de la pared que viene con el equipo de Kano).

1 circuitos snap Grid Base (11 "x 7,7") # 6SC BG

1 circuitos rápidos 6SC # Motor M4

1 circuitos rápido viento Fan # 6SC M4B

1 ajustar circuitos Transistor NPN 6SC # Q2

1 circuitos rápidos diapositiva interruptor # 6SC S1

1 circuitos snap batería titular (AA 2) # 6SC B1

1 ajustar circuitos 100 ohm resistencia # 6SC R1

Conductor de 2 circuitos rápidos con 3 broches de presión # 6SC 03

He creado un cable de interfaz personalizada hecho para conectar el Kano mi circuitos de presión utilizando un indicador de disco duro LED de y equipo antiguo, electrónica encogimiento tubería, pegamento de alambre y los siguientes cables de Jumper circuitos Snap:

1 puente alambre 18"(negro) # 6SC J1

1 puente alambre 18"(rojo) # 6SC J2

Donde conseguir los circuitos Snap y Kano:

Kano Comp

Broches de presión circuitos (piezas individuales o conjuntos de todo): http://cs-sales.net/sncirepa.html
