Introducción
He estado fascinado por continuamente Variable transmisiones (CVT) hace ya muchos años. Hizo este CVT Lego en 2011 y desde entonces han puesto hacia fuera en una misión mejorar CVTs.
Por mucho tiempo que he estado considerando cómo diseñar una CVT que no funciona debido a la fricción, que no tiene riesgo de deslizamiento. CVTs más disponibles utilizan la fricción como la base del diseño, correas, rodillos o esferas incluso. Así me puse en una misión para crear uno que tenga buena vieja malla sólida del diente de engranaje para contacto de diente del engranaje. De mis muchas búsquedas en Google, esto no ha sido (salvo por BitRaptor con su CVT Edyson). Puedo equivocarme, en cuyo caso este sería un enfoque alternativo
Resumen

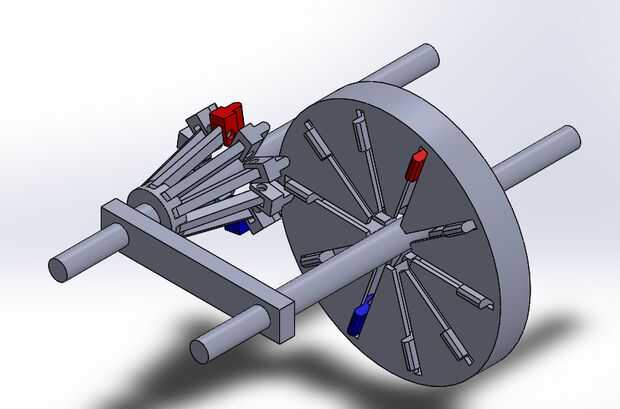

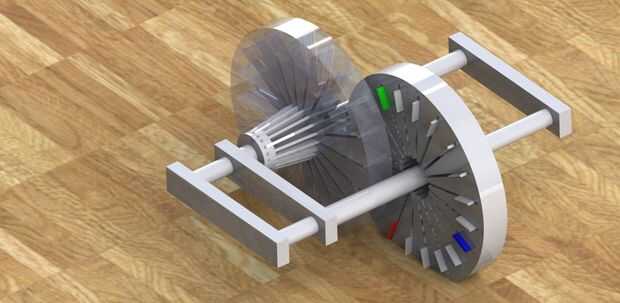

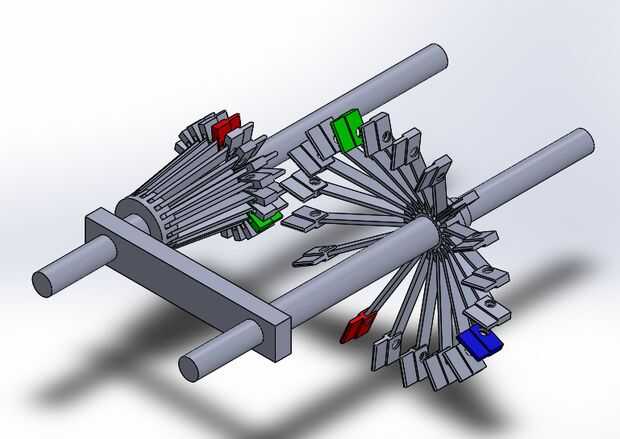

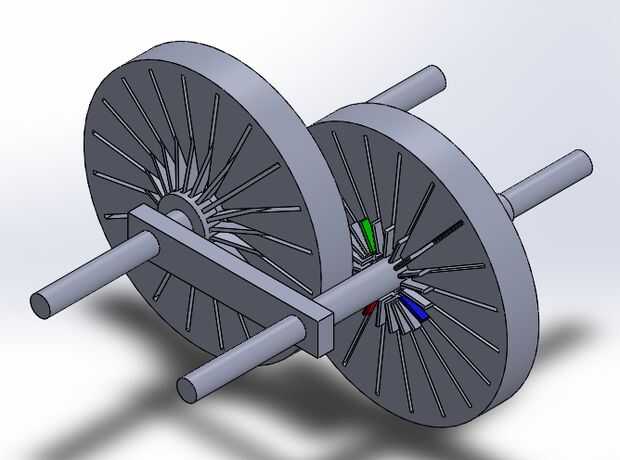

Por tener un diseño de transmisión continuamente Variable (CVT) que transmiten el par motor mediante acoplamiento de engranaje, el CVT sería capaz de transmitir altos pares de apriete sin riesgo de deslizamiento. Se me ocurrió con dos métodos para lograrlo. El primer método y diseño menos satisfactorio es una modificación del estilo de la placa y la rueda (como en mi CVT Lego). La placa se modifica para tener ranuras radiales en su superficie superior. La rueda es un engranaje que tienen dientes adaptables. El segundo diseño más acertado es que dos "engranajes" que puede mover los dientes en la dirección radial. Ambos métodos son capaces de lograr una gama de relación de 1:2 a 2:1, esto puede cambiarse fácilmente por tener un plato más grande o tener múltiplos de este sistema en serie
Información adicional

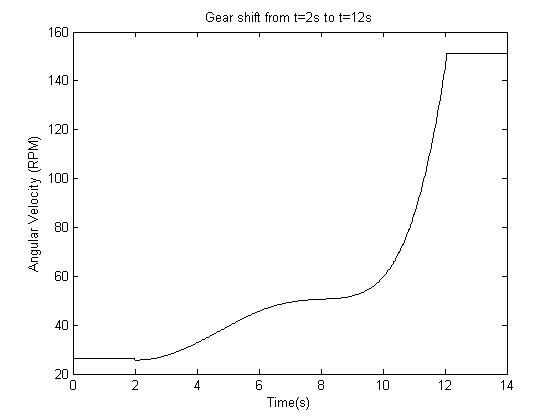

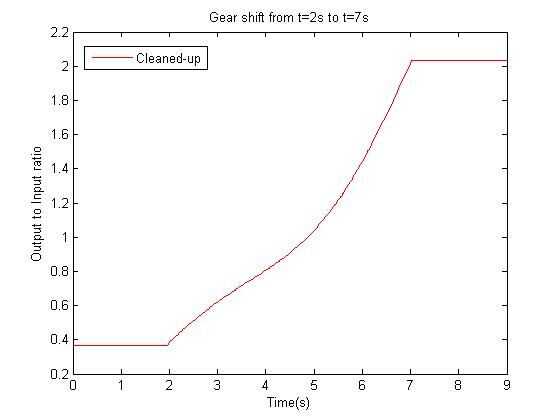

Este diseño se realiza en Solidworks 2013 con simulación de movimiento para evaluar el desempeño del sistema. No hay modelo físico ha sido fabricado y es (por ahora) sólo una prueba de concepto. Mínima consideración fue dada a costo y facilidad de fabricación y mantenimiento. Para acelerar la simulación, he decido omitir todo conexión pins. La variante 10 diente era una variante del anterior que no lleva a cabo así como la variante de 20 dientes
Nota*
Voy a entrar en el más exitoso diseño detalladamente mejor primero antes que cubrir rápidamente el diseño menos acertado que las anotaciones del cuadro están trabajando otra vez, se puede incluir información en los cuadros
