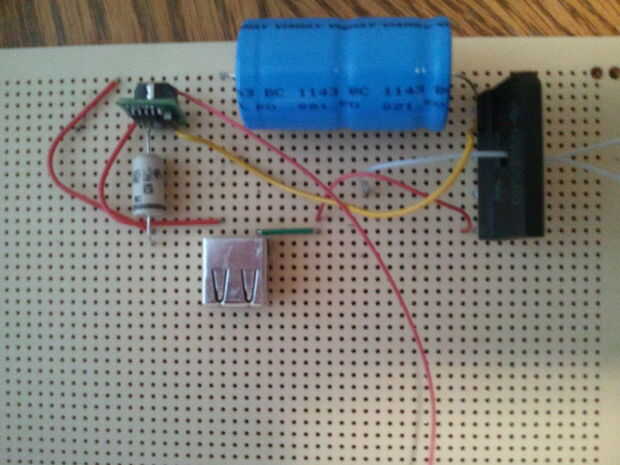

Cómo construir un circuito que convierte la corriente alterna de una dinamo de bicicleta al estándar USB

: le mostrará cómo construir un circuito que convierte la corriente alterna de una dinamo de bicicleta al estándar USB para dispositivos USB de charing.
Lo que no están cubiertos: Conectar y usar una dinamo de bicicleta, los detalles de soldadura, información detallada sobre circuitos eléctricos, conectar el circuito a su bicicleta.

Dificultad: Moderadamente dura, debido a requisitos de soldadura.
Cómo a la soldadura para principiantes:

Tiempo: 1-3 horas
Herramientas/equipo requerido: Moto Dinamo de bicicleta (botella o Hub), soldador, soldadura eléctrica, Desforrador/cortador de alambre, Volt metro vivienda (opcional para la prueba), para conectar el circuito a su bicicleta.

Nota: Asegúrese de usar eléctrico soldadura (base de resina) y no de plomeria soldadura.  Utilizando soldadura de fontanería puede dañar las conexiones y componentes del circuito ya que utiliza un fundente ácido más fuerte.

Requiere materiales (se lista los números de parte que usaba desde Newark):
OKI-78SR-5 (7v-36v para regulador de voltaje de 5v DC) $4.69
GSIB1580-E3 (monofásico solo en línea puente rectificador) $2.11
2222 021 16682(25v 6800 microF condensador) $5.83
2222 138 36109 (25v condensador de 10 microF) $2.08
292303-1 (USB tipo A receptáculo) $1.51
VECTOR ELECTRONICS-8001-PCB (Printed Circuit Board) $25,66
WH18-00-25 (Hook-up wire 25 FT 18 AWG) $5,57
Envío: $10,00
Total (sin impuesto): $58,66


Por qué: Imagínate a ti mismo crucero a lo largo de tu moto y de repente usted tiene una.  Tire al lado de la pista y empezar a estrías a través de su paquete de silla de montar agarra su teléfono móvil y llamar para respaldo, pero descubres que hay un problema, el teléfono está muerto. Ahora se pegan y lo único que puedes hacer es caminar a la ciudad más cercana, por suerte es sólo 10 millas de distancia.  Ahora imagina una situación que es aún peor que eso, es un crucero largo y cortan tus canciones. El iPod ha muerto, y fueron sólo a medio camino en su viaje. Usted no puede parar ahora pero no hay ninguna música para mantener vas, este es un problema.  Una pesadilla de la que sería.  Ahora imagine que usted tenía algún dispositivo místico, de los cielos, que podrían poder cualquier dispositivo USB que tienes.

Descargo de responsabilidad: no soy un ingeniero eléctrico, y este circuito no ha sido probado por mis fallas de soldaduras.  Esto es simplemente un bricolaje trabajo en progreso que les dejo para retroalimentación y mejoras futuras.

PRECAUCIÓN: Uselo bajo su propio riesgo!
Etiquetas: Bicicleta, USB, Dinamo, De carga
