Paso 5: Construir el circuito principal, parte 3

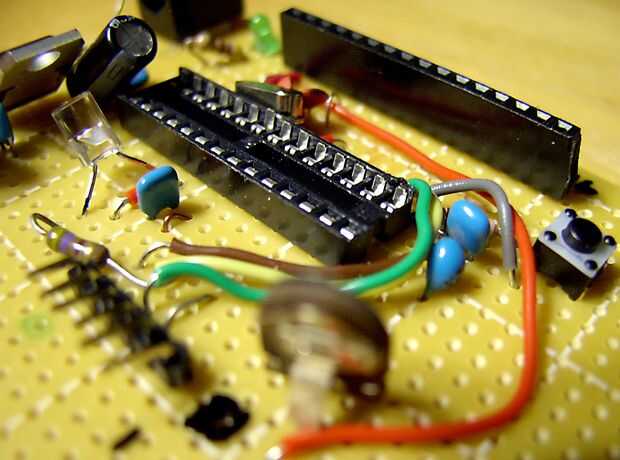

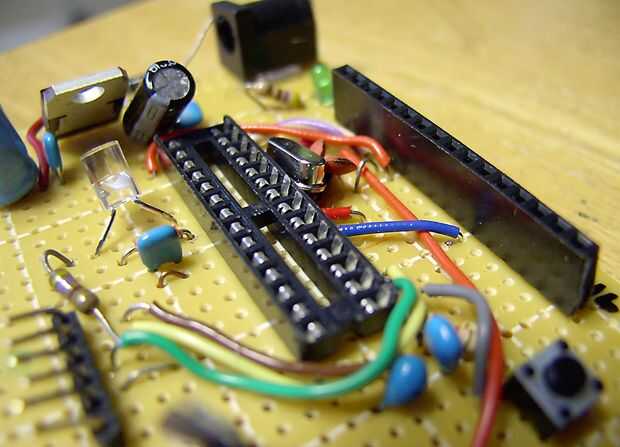

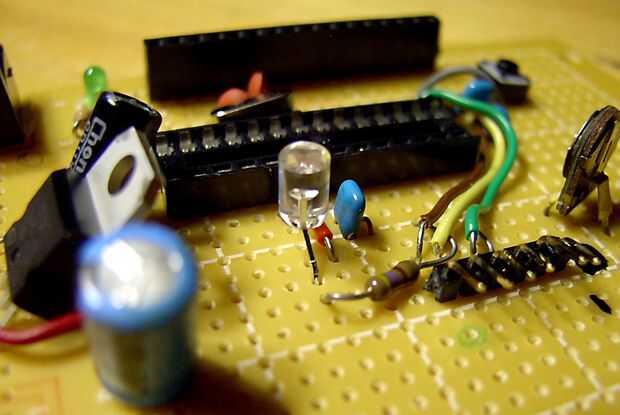

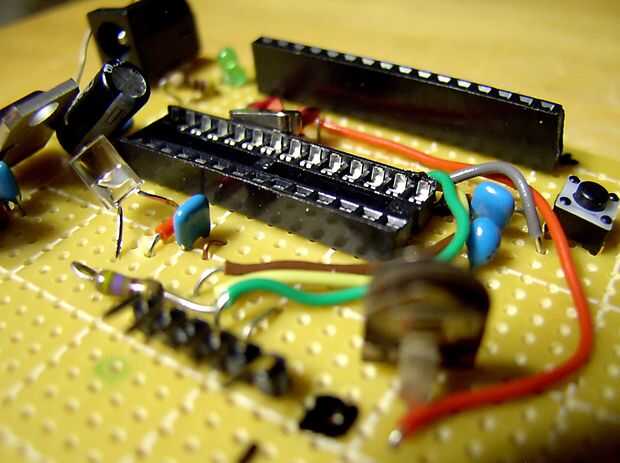

En este punto se completa el cableado desde el zócalo del IC y añadir
los demás componentes de apoyo.

Un mini-interruptor momentáneo de contacto va del pin 1 del zócalo del IC a la tierra.

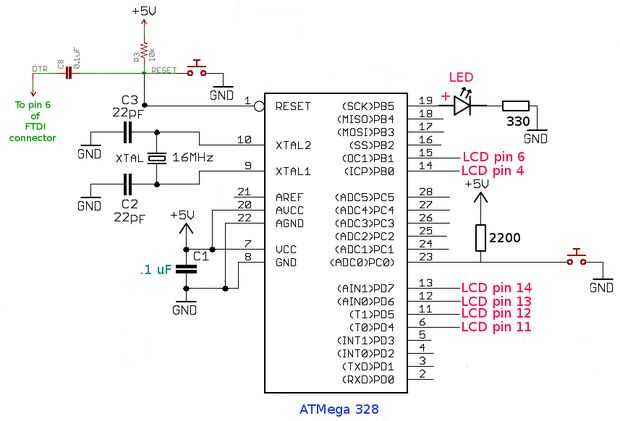

Este es el interruptor reset . Relación con el esquema principal, vemos
eso Perno 1 también está conectado a + 5v una de 10k-ohm resistencia pullup.
Esto mantiene el reset a la CPU desactivada, a menos que el interruptor se presiona
que tire el pasador hasta suelo. Tenga en cuenta que el pin 1 del zócalo del IC es también
conectado al pin 6 (DTR) de la cabecera Programación FTDI a través un.1
condensador de uF. Observe también eso pin 1 (masa) del conector FTDI tiene un
marca negra por él. Aplicación de un punto o una raya aquí con un marcador negro
pluma le ayudará a averiguar cómo conectar un cable de programación a la misma.

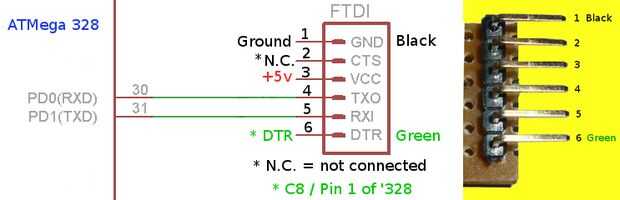

Las seis clavijas de la doblado FTDI pines de conexión es relativamente
sencillo si seguimos el diagrama esquemático y la adecuada
pictórico.

Pin # función * se conecta a
---------------------------------------------------------------------------
Tierra 1 (negro)
2 CTS N/C [no conectado!]
3          Vcc                                +5v
4 TxD ATM328, pin 2 (RxI)
5 RxI ATM328, pin 3 (TxD)
6 DTR ATM328, pin 1 (Reset)
[a través de.1 uF cap,
y con resistencia de pullup de 10K,
Ver esquemas]

* Las designaciones de "Función" corresponden a la denotación de los pernos
en un estándar FTDI cable o breakout Junta de programación. CP2102-based
tableros de arranque y cables también funcionan y tienen nomenclatura compatible.

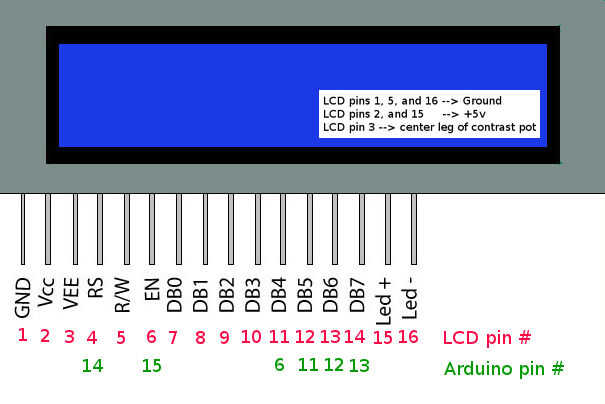

Ahora, vamos a alambre de la franja de cabecera femenino que servirá como la toma de corriente de LCD.
Utilice los símbolos y el diagrama de abajo. Tenga en cuenta que los pines 1 y 16 son
marcada en las revistas ilustradas.

LCD pines # ATM328 explicación pines #
--------------------------------------------------------------------------
1           Ground                                                 (Ground)
2           +5 v.                                                         (+ 5v)
3 contraste (bote, medio)
4 RS (register select) 14
5 R/W (lectura/escritura) (tierra)
6           EN (enable)                                              15
7 DB0 (datos 0)
8 DB1
DB2 9
10 DB3
11          DB4                                                            6
12          DB5                                                           11
13          DB6                                                           12
14          DB7                                                           13
15          Backlight +                                              (+5v.)
16 luz de fondo - (tierra)

Notas:

  • Pin de LCD 3 se conecta a la pata del media del bote para el ajuste de contraste
  • el contraste.
  • Pernos de 7 y 10 de la pantalla LCD (DB0 - DB3) no están conectados, ya que la pantalla LCD
  • opera en modo de 4 bits.
  • Algunas pantallas LCD no tienen una luz de fondo, y éstos sólo tiene 14 pines activadas.
  • Tampoco carecen de pines 15 y 16, o estos dos pines no se conectan.
  • Ahora sería un buen momento para comprobar el cableado. Se refieren a la
  • hacer y una vez más el esquema del circuito principal seguro que no perderan nada.
  • ¿Son todos los IC las conexiones de alimentación (+ 5v y tierra)?
  • ¿Qué el cristal de 16 Mhz y el capactors dos 22 pF? Busque
  • cortocircuitos entre cables en el lado de la soldadura de la junta con un multitester,
  • según el caso. Recuerde--coger cuanto antes un corto mantiene el CPU de
  • subiendo en humo después. Esta es la versión electrónica de "Una puntada a tiempo..."
