Estuve jugando beta Starwars Battlefront en mi PS4 cuando me di cuenta de lo fuerte que sonaba el ventilador de refrigeración interno. Pensé que esto era normal hasta que hice una búsqueda en internet sobre el ruido del ventilador de refrigeración de PS4. Muchas búsquedas revelaron que el ventilador es relativamente tranquilo. Esta no fue mi experiencia. También noté cómo caliente hacía el caso de la PS4 cuando el ventilador estaba a "todo gas". El caso era alarmantemente caliente para una consola. Pensé que algo puede estar mal y tuve que averiguar lo que estaba sucediendo.

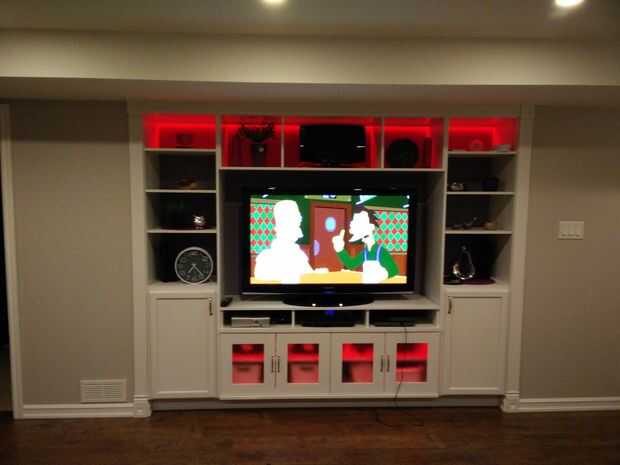

Recientemente terminé mi sótano. Parte de la construcción fue construido en estantería sistema de entretenimiento.

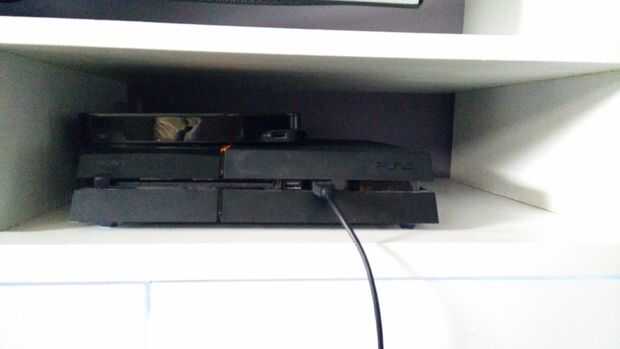

Había construido tres "cubbys" directamente por debajo del soporte de la televisión. Uno para mi consola Xbox 360, uno para mi altavoz de canal central y otro para mi PS4. Cada compartimiento es 18 pulgadas x 15 pulgadas x 5 pulgadas en dimensiones. Hay una ranura de cinco pulgadas en la parte posterior del compartimiento para permitir cables a canalizarse (y de calor para escapar en el cubículo adyacente). Me imaginé que el cubby era lo bastante grande como para disipar el calor producido por las consolas y pasivamente escape en la parte delantera en el cuarto sótano. Esto resultó para no ser el caso. Una sonda de termómetro digital colocada en la parte trasera del compartimiento indica que la temperatura del aire alrededor de la PS4 durante uso pesado fue tan alta como 118F.
También tuve nada poner mi WD TV Live Hub, por lo que está sentado en la cima de la PS4. No genera mucho calor pero todavía puede interferir con la buena circulación de aire.
Mi solución a este problema de "sobrecalentamiento" fue a comprar un tercero PS4 sistema de enfriamiento para eliminar el calor. No había ningún enfriamiento producto que me ha gustado en línea y estaba segura que me daría los resultados deseados que requieren. No necesito quitar calor de la PS4, necesitaba para extraer el calor desde el compartimiento. Una vez que esto se logró el ventilador de enfriamiento de PS4 no tendría que trabajar tan duro que se enfríe. Decidí diseñar y construir mi propio sistema de enfriamiento que sería un dispositivo independiente que puede mover a cualquier compartimiento o un compartimiento para ayudar a extraer el aire caliente. Este sistema de refrigeración desencadenar en a una temperatura programada y hasta otra inferior temperatura programada se cumplió.

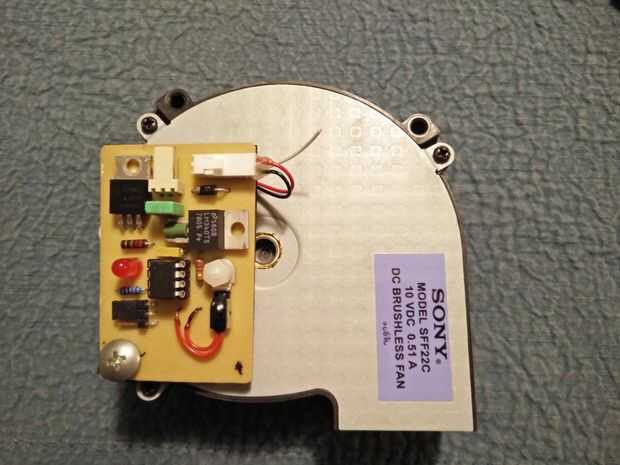

Tenía un ventilador de tipo que no había utilizado desde un proyecto anterior. Iba a utilizar para enfriar el cubby de PS4. Al principio, traté de diseño del sistema de control con el IC discreto de como el LM393 comparador. En la práctica no he podido conseguir la ventana de histéresis para trabajar correctamente con un voltaje de referencia elevado por lo que abandoné este diseño para un microcontrolador. Para un proyecto pequeño como este, decidí usar un Picaxe 08M 2. Pensé en PWM girar gradualmente hasta el ventilador según la temperatura ambiente, sin embargo mi diseño inicial indica que obtendría buenos resultados accionando simplemente el ventilador encendido y apagado.
El plan es utilizar el ventilador, una fuente de alimentación de pared pequeña verruga y el Picaxe con otra electrónica y diseño y construcción de un "compartimiento refrigerador" que puede utilizarse en cualquier espacio confinado para eliminar calor o aumentar la circulación.
