Visualizador de Muzak

tal vez has escuchado música. ¿Pero has visto música?

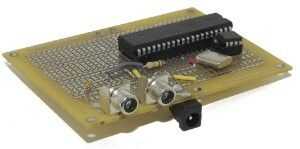

El visualizador de Muzak fue diseñado por mí, nmcclana. Se basa en el proyecto de código abierto Pixelmusic con algunas modificaciones para mejorar los efectos visuales y hacer al ADC en la hélice. Nota: Este proyecto se ha actualizado para reflejar los nuevos tableros de proyecto Gadget gángster. Los tableros de proyecto en las fotos son de color amarillos porque son prototipos, pero al finales juntas un soldermask.

Puede obtener el kit de Gángster de Gadget. Se viene con todo y está preprogramado. Sin embargo, si desea reunir las piezas usted mismo, necesitará lo siguiente.

Lista de piezas

  • Resistencias, de 1 de: 1.1K, 270, 560. 2 x 10K
  • 2 jacks RCA de x RCA (1 para el salida de vídeo, 1 para la entrada de Audio)
  • Gadget gángster proyecto tablero (jefe)
  • 8 pin Dip Socket
  • Un 3,3 v regulador de voltaje LDO (Kits vienen con un LD1117)
  • Conector de alimentación
  • 40 pin DIP Socket
  • Propulsor de la paralaje
  • Cristal de 5MHz
  • condensador .1uF
  • Y un programado 32 KB i2c EEPROM. Usted puede obtener el código fuente de gángster de Gadget

También necesitarás un soldador, soldadura y cortadores de alambre. Y un adaptador de corriente: 2mm Punta positiva, 6V funciona muy bien.

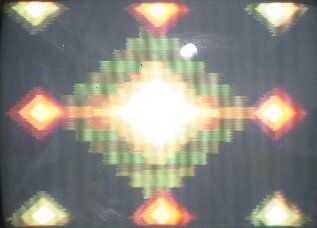

Aquí está un pequeño video de demostración
