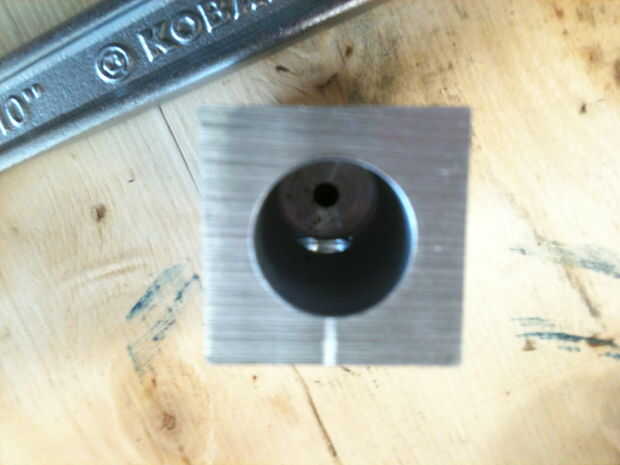

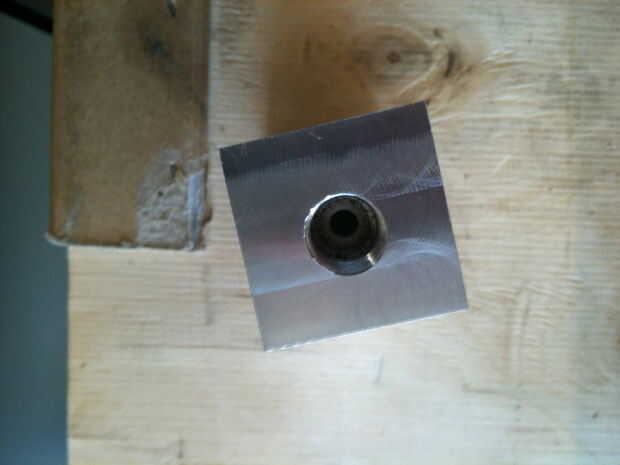

Para poder utilizar el aire comprimido estándar 0,25" NPT guarniciones, use un 7/16 broca. Perfore un agujero en el extremo a una profundidad de 0,6". Perfore el otro extremo a una profundidad de 2" usando el molino de extremo de 0,75". Asegúrese de usar un montón de lubricante y volver con regularidad para limpiar las virutas. Volver al final donde que ha perforado el orificio 1 y perfore un orificio de 0,2" en el centro de la 1ª. Perforar todo el camino con el agujero hecho por el molino de extremo de 0,75".
Ahora, en la parte superior, comience en el extremo del agujero 0,75" y medida trasera 1,78". Este es el punto central de su siguiente hoyo. Perfore con la 7/16" bits. Deje de una vez que tienes claro la pared del agujero 0,75". No perfore el otro lado de esa pared.

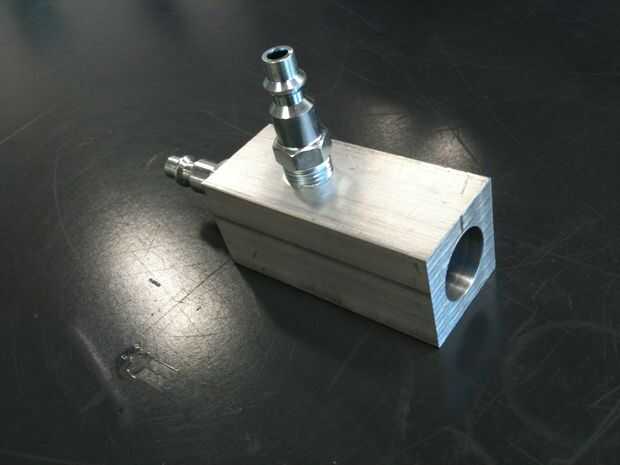

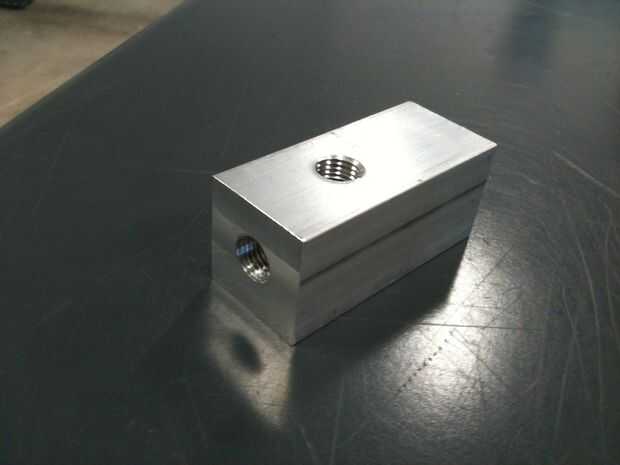

Siguiente paso es aprovechar los huecos. Poner el bloque en un tornillo de banco y apriete firmemente. Tome la llave de 1/4NTP y cuidadosamente empezar a cortar en el agujero. Es mejor usar lubricante y vuelve a salir regularmente para limpiar las virutas. Lo mismo en el otro agujero. Ahora las conexiones de desconexión su listo para instalar el quick. Asegúrese de utilizar cinta de teflón.

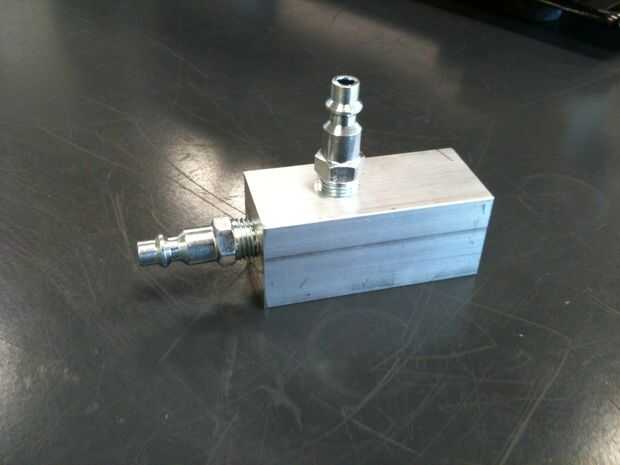

Al llegar a este punto se puede probar la plataforma. Gancho para su aire comprimido la instalación horizontal de QD. Cuando se aplica suficiente presión de aire, se generará un vacío en la instalación vertical. Puede probar el funcionamiento de esta instalación conectando un manómetro de vacío a la instalación vertical.
