Estoy usando un chip de TC648VPA Microchip que hace todo el trabajo por nosotros.
Usted puede encontrar la hoja de datos de este chip de aquí: http://ww1.microchip.com/downloads/en/devicedoc/21448c.pdf
El matérial necesario para esta configuración es como sigue:
1 chip de x tc648vpa
regulador de 7805 x 1 voltaje
1 x mosfet de canal n
1 x 100uF condensador (polarizado)
1 x 10uF condensador (polarizado)
condensador 1 x 1uF (cerámica)
1 x 10nF condensador (cerámica)
resistor NTC 100Kohm x 1
1 x resistencia de 37Kohm o 1 x 50Kohm ajuste pot

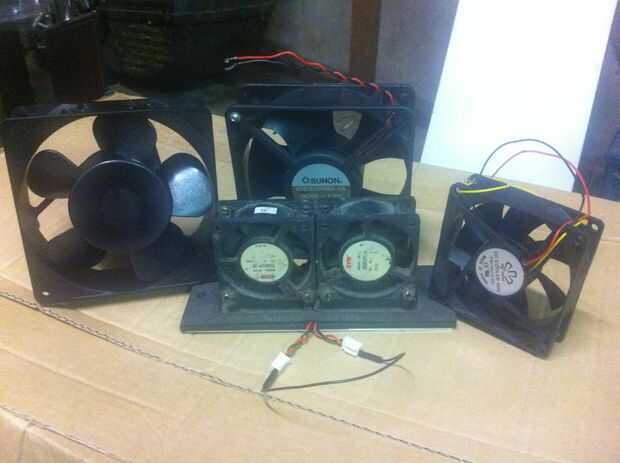

ventilador x 1 (12 a 24Vdc)
1 x 100nF condensador (absorción de ruido en el ventilador) puede variar dependiendo de su ventilador!
Este chip tiene un pin de falla que se puede utilizar si usted quiere, irá bajo cuando el medido de temperatura es mayor que el valor máximo preestablecido.
Si desea utilizar esta función necesitará también:
1 x LED (yo uso rojo)
resistencia ohm 1 x 330
resistor de 1Kohm x 1
1 x 2n2222 NPN transistor
