Paso 7: Haga el resplandor LED levitando
Joule Thief es un sistema sencillo e inteligente a la luz de LED con batería AA solo. Y al agregar otra bobina en el sistema como el receptor, es posible hacer LED resplandor con inalámbricos. Aquí es el LED que brilla intensamente inalámbrico/se unen a levitar y girar el objeto.
Los materiales para el sistema sin hilos de ladrón de Joule se enumeran bajo "esfera con inalámbrico JOULE THIEF" de Step2. El sistema básico puede ser conseguido con referencia a la imagen de arriba. Y Step9 para envolver las bobinas utilizadas en el sistema.
Empecé con único LED brillante. Y resultó que la alimentación es crucial. Al suministrar un voltaje menor a Arduino o compartiendo la común fuente de alimentación con bobina de levitación y bobina de Joule Thief (transmisor), el objeto levitando tiende a oscilar. Por lo tanto 9V fue proveído a Arduino y dos líneas independientes de 5V se prepararon para levitación bobina y bobina de Joule Thief respectivamente.
También cuando la unidad de Joule Thief se trae cerca de la línea de salida del sensor magnético, la levitación se rompe. Por lo tanto, la unidad de Joule Thief fue fijada aparte de la línea de salida y Arduino. Y no fue conectada con la tierra del sistema de levitación. Además, cubrí con un par de tazas de acero pequeño para limitar el ruido eléctrico o magnético. Ver la tercera imagen en el siguiente paso.

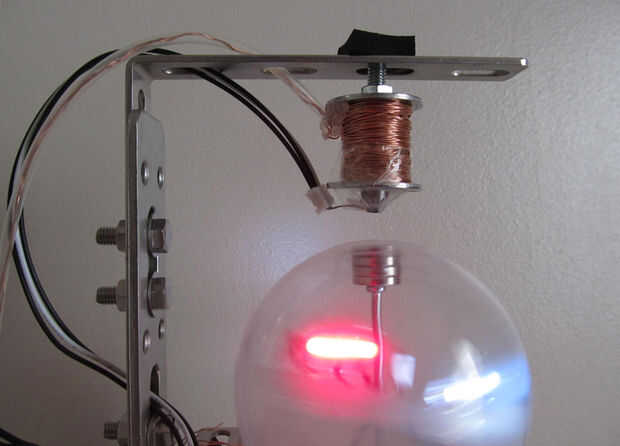

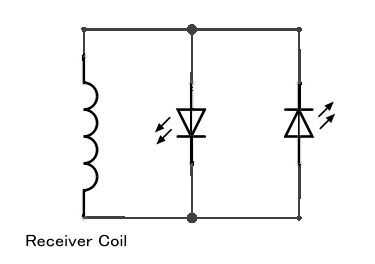

Luego fue conseguida una esfera levitando, giratoria y que brilla intensamente. Pero sentí algo monótono con solo blanco LED que brilla intensamente. Así que he añadido LED rojo a la inalámbrica Joule Thief.
VIDEO(7): Una gira levitando y su esfera brillante
