Una esfera levitando gira se ilumina y parpadea con Arduino (9 / 9 paso)

Paso 9: Apéndice "Get y Set bobinas"

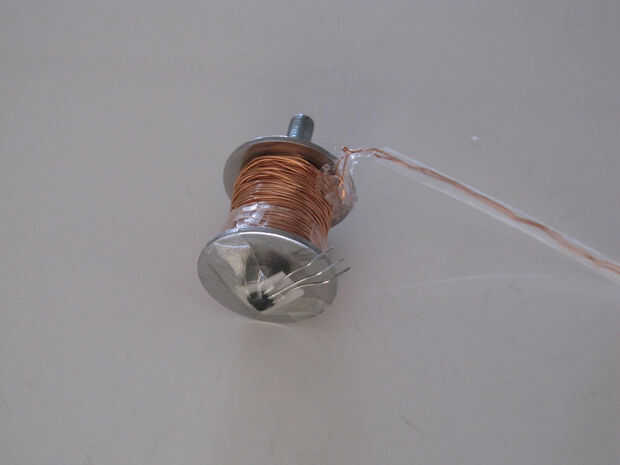

En el paso anterior, se utilizan seis bobinas en total, a excepción de las bobinas en el pequeño ventilador. Una de las seis bobinas montada en el marco como parte del sistema de levitación. Se consigue con la bobina de un alambre de cobre de 20m (0,4 mm de diámetro) alrededor del perno de hierro que se inserta en el separador de hierro de 20 mm entre las dos arandelas planas de acero inoxidable como las bridas.

Por otro lado las cinco bobinas de descanso están contenidas en el sistema sin hilos de ladrón de Joule. Dos de ellos funcionan como transmisores, y las restantes tres bobinas funcionan como receptores levitando. Cada bobina en el sistema de Joule Thief tiene el alambre de cobre más corto con ninguna base de hierro.

Las bobinas de tres receptor tienen diferencias en la bobina. Para obtener una bobina del receptor, se enrolla el alambre de cobre por 45 vueltas alrededor de una barra redonda de 20mm de diámetro. Y uno de ellos, que está conectado con el principal LED que brilla intensamente, se une a la parte inferior del interior de la esfera levitando. El resto dos receptor bobinas, conectadas con los LEDs parpadeando, se unen al lado de la bobina anterior aparte de uno a. Ver la segunda foto en el paso anterior.

Por otra parte, las bobinas de dos transmisor tienen diferencia en la liquidación y ajuste. Para conseguir el que hace el principal brillo de LED inalámbrico, el alambre de cobre se enrolla por 2 veces de 15 vueltas (en la misma dirección) alrededor de una barra redonda con diámetro de 15mm. Y el cable se arrastra hacia fuera de la barra de unos 20cm entre estas dos 15 vueltas sin corte. A continuación, la bobina se encuentra fuera de la la esfera levitando en su eje de rotación sin contacto.

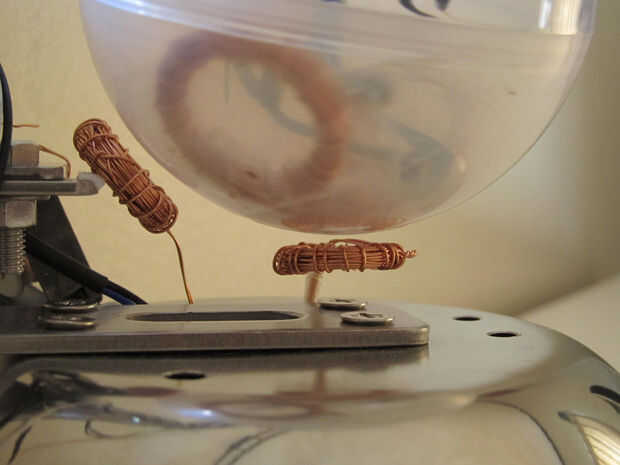

La otra bobina de transmisor, que hace inalámbrica LED blink, es conseguida con el alambre de cobre de la bobina por 30 a 45 vueltas alrededor de la barra redonda de 15mm de diámetro. No es necesario arrastrar hacia fuera el alambre. Y esta bobina se encuentra fuera de la esfera por el lado de su eje de rotación con mantener distancia pequeña de la esfera. Ver la tercera y las cuarta fotos de arriba.
