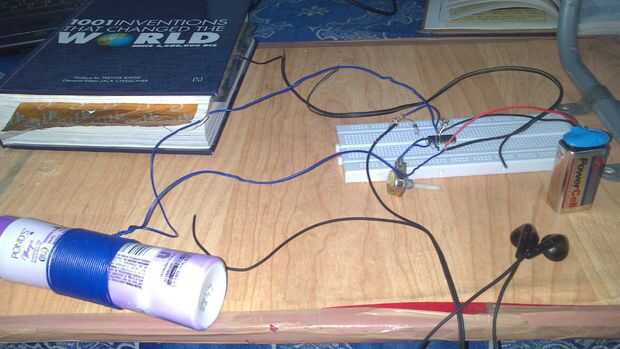

Radios siempre han despertado mi interés y ha sido mi sueño de construir uno desde mi escuela secundaria. Finalmente, fui capaz de hacer y que con un muy pocos componentes. La radio que hice es bastante minimalista y se puede reproducir muy fácilmente. También, el funcionamiento es bastante fácil de entender. Básicamente consta de cuatro partes:
1) parte de sintonizador - un variable condensador y un inductor en paralelo que captan señales de radio.
2) parte amplificador - un circuito de amplificador de voltaje construido el LM324.
3) detector o demodulador - que utiliza un diodo de germanio simple para este proceso.
4) altavoz - usé auriculares normales para ello.
Así, para la construcción de esta radio, que se necesitan:
a) hoja 2 envolturas Chocolate/aluminio junto con un libro grueso (para la construcción del condensador)
b) un alambre de longitud 4-10 metros (para la construcción de la bobina de inducción)

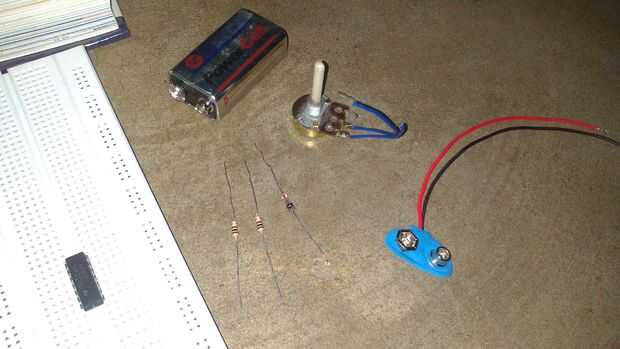

c) algunos componentes electrónicos: resistencias de ohm 2 x 100, 1 x 10 K resistencia variable (potenciómetro), IC de x LM324 1, 1 x pila de 9V (para la construcción de la parte del amplificador de voltaje)
d) un diodo de germanio (OA-79, 1N34A u otra)
e) auriculares o menos energía que requieren altavoces.
