Paso 13: Lavadora-secadora Smartifier y Sensor de fuga de agua

Estos caballeros victorianos agradables le mostrará cómo están usando el Sensor de la lavandería.

Si tu casa es como la mía, tienes el lavadero en el sótano. Cuando estaba solo, sólo bajé al sótano una vez por semana, por lo que problemas pasó desapercibidos. Olvidar una carga de ropa mojada fue realmente repugnante. El lavadero luz consiguió quedar en toda la semana. Y no podía decir si la lavadora/secadora todavía funcionaba sin bajar escaleras. Sólo el secador zumbidos y a veces me la perdería. Ahora que tenemos un bebé, estamos haciendo lavandería día parece, así que sería bueno tener una vista de consola que nos diga si está funcionando la lavadora/secadora. Y en lugar de tener un secadora zumbador escaleras abajo, quería que la señal audible para lavadora y secadora por escaleras. Este sensor está diseñado para solucionar todos estos problemas.

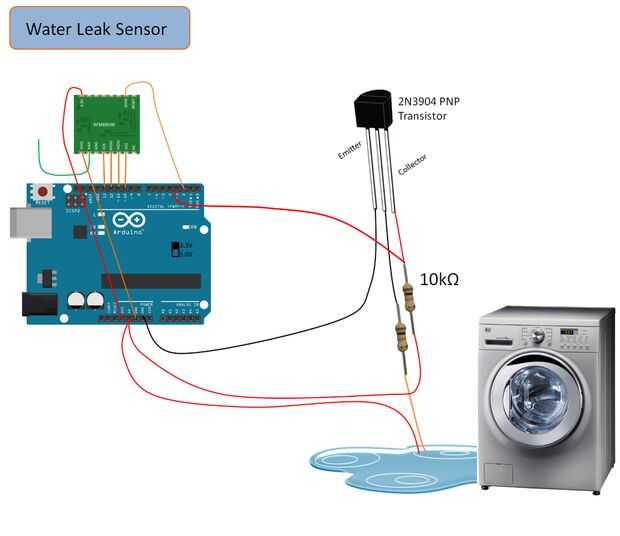

El esquema de arriba es una gran combinación de sensores para una sala de lavandería.

  • Sensor de sonido determina cuando la lavadora o secadora ciclo comienza y termina
  • Sensor de presencia PIR permite determinar cuándo se levanta una carga completa
  • Circuito de Detección de agua detecta si hay una fuga de agua o desbordamiento o una inundación en el sótano.
  • circuito del sensor de luz sensor de la Uber se utiliza para determinar si se deja la luz de la habitación de lavandería.
  • Sensor de temperatura/humedad - porque es tan barato para agregar otro sensor

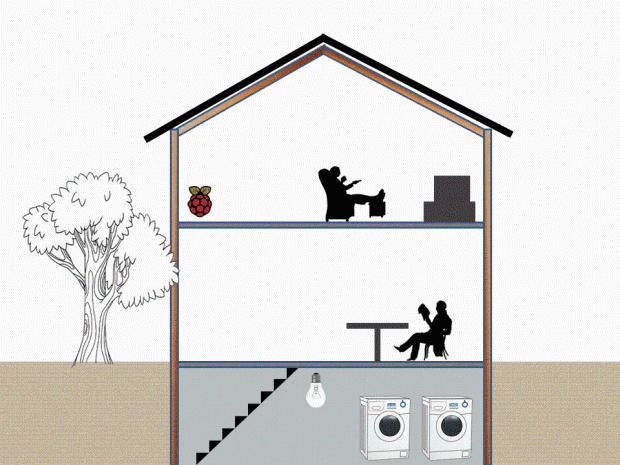

La intención es mostrar la lavadora y la secadora estado en un teléfono inteligente o tablet en la cocina o sala de estar - en algún lugar que usted puede ver fácilmente. Del mismo modo, el Raspberry Pi y el altavoz también estar sentado en la sala de estar para que los anuncios de audio tienen más probabilidades de ser escuchado. La señal de audio para terminación de lavadora o secadora terminación puede ser un archivo de MP3 que suena agradable. Heck, puede grabar su propia voz diciendo: "conseguir la ropa!" y utilizar ese archivo de sonido. En la demo, he utilizado la voz de robot feo decir "lavadora completa" o "secadora completa" porque el texto a la función de voz está disponible de forma predeterminada en cualquier instalación de OpenHAB.

El sensor de PIR debe colocarse para que el sensor naturalmente te sentir como usted se está moviendo alrededor de conseguir la ropa de la máquina. Mi torpeza en video en vivo no demuestra este punto bien, y estaba tratando de no fijar apagado del sensor prematuramente. No tienes que onda intencionalmente la mano en el sensor.

Si el lavadero está en la parte principal de la casa donde la gente camina a través, el sensor de PIR no funcionaría para usted como una manera de indicar la carga ha sido recogida. Puede reemplazar el sensor de PIR con imán individual y reed se enciende la lavadora y secadora puertas. Es una simple sustitución, por lo que no detallo el circuito. Con el interruptor de láminas los cables a la puerta de la lavadora y la secadora, la instalación es un poco más invasiva, pero tiene la ventaja de ser un indicador más positivo de recogida de ropa.

--Hardware-

Divide el esquema en dos para mayor claridad, pero mi demo tiene realmente dos circuitos y el circuito del sensor de luz sensor de la Uber todos integra un sensor inalámbrico de lavadero. El sketch de Arduino conectado funciona independientemente de si o no incluir la luz opcional y el sensor de temperatura.

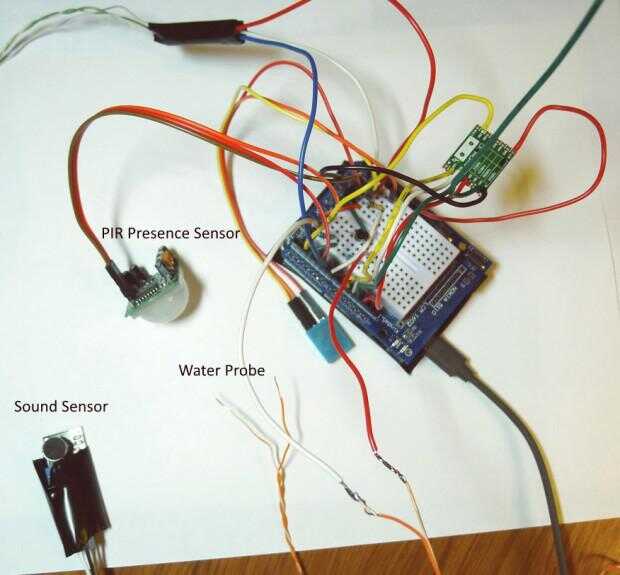

Por ahora, ya habrá conseguido el patrón para estos sensores. Montar el sensor en el Arduino usando el esquema y las fotos. Descargue el bosquejo en el Arduino. Configurar la OpenHAB usando el archivo de texto de configuración adjunto. Prueba.

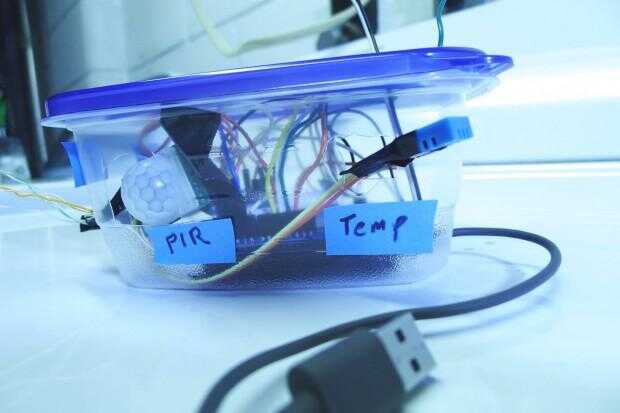

La sonda de agua puede cables que salen del escudo prototipo. Puede utilizar cualquier cable largo necesario para llegar desde el montaje del sensor para el piso de la sala de lavandería. He despojado cables ethernet y hecho uso de los pares del conductor interno. Mi conjunto se parece a esto. Sorprendido realmente recuerdo que tomar fotos de progreso esta vez.

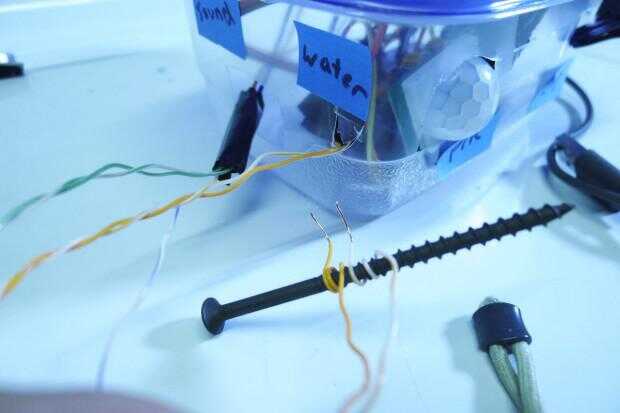

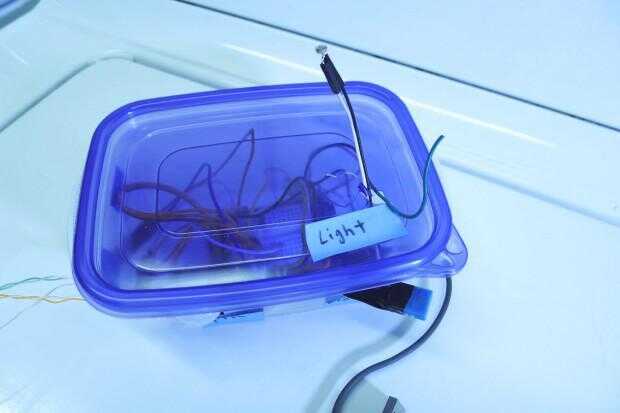

Montar el sensor en un recipiente de tupperware. Usé un tornillo para sujetar los extremos de la sonda de sensor de agua aparte. El peso también ayudó a mantener las puntas de prueba sobre el terreno.

Una vez que se ha montado el circuito, tienes que calibrar el bote de sensor de los sonidos. Esto es bastante fácil de hacer. Ajuste la olla hasta que la sensibilidad es tal que colocando el sensor contra la secadora o lavadora (mientras corre) pone en marcha la salida del LED. Este video de youtube muestra lo debe parecerse.

--Software--

La pantalla de OpenHAB este aspecto. Indicará si la máquina es apagado, funcionamiento, o funcionamiento terminado (pero no se vacía completamente). Una vez vaciada la máquina (una suposición hecha por el sensor de PIR), el estado de la máquina se vuelve a off.

Se adjunta el archivo de configuración de OpenHAB necesitado para crear esta página.

Si tienes el notificador de alarma activado, una alarma de fuga de agua se correo electrónico cuando se apaga. Una alarma de fuga de agua constantemente sonará la alarma de sonido.

Tienes que editar el código de Arduino un poco dependiendo de su lavadora o secadora. Pongo en algunas constantes para decidir cuántos detecciones de ruido indican que la máquina está funcionando y cómo determina la máquina dejó de corriente y también cómo frecuente para examinar el sensor de los sonidos. Esto debería funcionar para la mayoría de los secadores. Pero la lavadora tiene algunos ciclos donde añade agua que puede no el sensor como constantemente, así que usted puede prolongar el tiempo o disminuir las cuentas para la lavadora. Descargar el archivo .ino y cambiar las líneas relevantes del código:

¡ UF, debe hacerlo para este sensor.
