Twitteando, Wireless, regulador de la temperatura del ahumador tambor feo (UDS) con Android

(Última actualización: octubre de 2014. Ver último paso para obtener más información sobre los cambios).

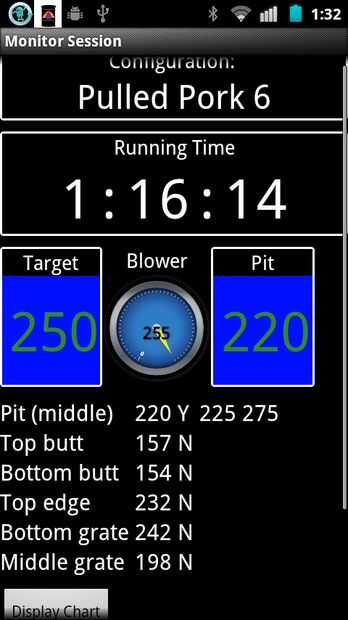

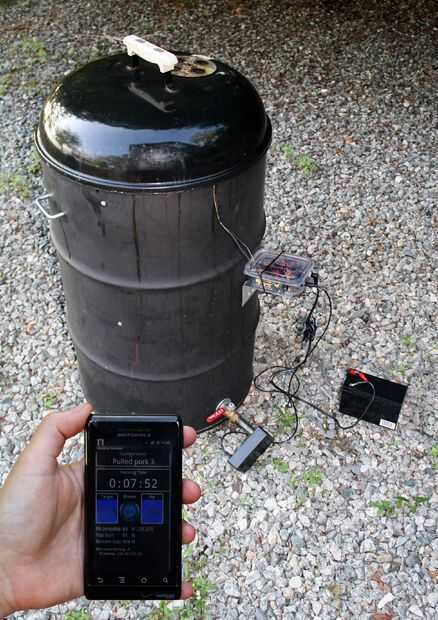

Este es el Supervisor Digital de UDS, aplicación para Android y hardware para el mantenimiento de forma remota la temperatura de su UDS como un termostato. Su teléfono monitorea las temperaturas dentro de la UDS y ajusta un ventilador para mantener la temperatura a la posición de que decidir. ¿No tienes una UDS? Usted puede construir uno tú mismo!

¿Qué cosas puede hacer el Supervisor Digital de UDS?

El Supervisor tiene las siguientes funciones:

  • Mantiene constante la temperatura interior de su ahumador (duh).
  • Suena una alarma si la temperatura de un termómetro cae fuera de un rango configurable. Muy práctico para los cocineros durante la noche así que usted puede dormir sin preocupaciones.

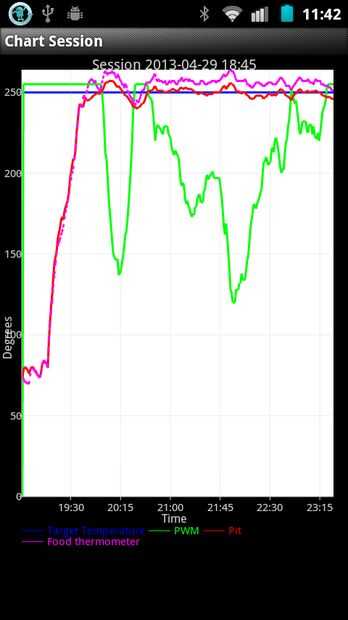

  • Registra las temperaturas en una base de datos y muestra una Carta gráfica que muestra el progreso de su cocinero.

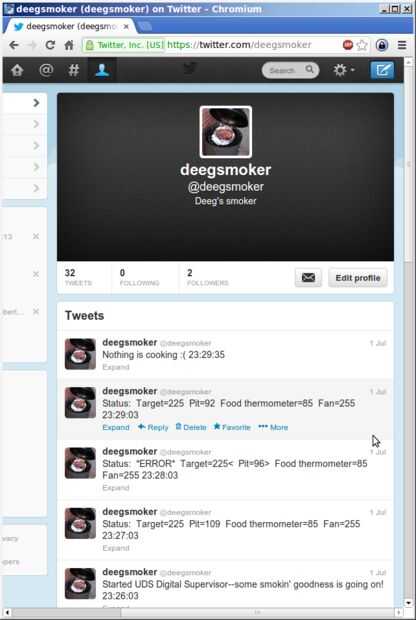

  • Tweets periódicamente el estado de su ahumador tan usted puede controlar su cocina desde cualquier lugar del mundo. Requiere una conexión a internet (doble duh). Si usted necesita algo para ponerse a dormir puedes seguir mi cuenta de twitter del fumador.
  • Una compañero la aplicación corriendo en otro dispositivo Android puede monitorear el Twitter feed y sonido alarma si hay un error. Ir a ver una película en paz sabiendo que su ahumador ronronea como un gatito en una cesta llena de calcetines calientes.
  • Puede monitorear hasta ocho medidas en Fahrenheit, Celsius o Kelvin y termómetros.

Cómo funciona

La aplicación controla la temperatura mediante termómetros dentro de su ahumador y lo compara con su temperatura. Si la temperatura es demasiado baja la aplicación se enciende un ventilador para forzar más aire al UDS, que alimenta los trozos de carbón y aumentar la temperatura. La aplicación utiliza un algoritmo PID para determinar cuándo poner en marcha el ventilador. Su teléfono utiliza Bluetooth para comunicarse con el hardware conectado el soplador y los termómetros.

Componentes

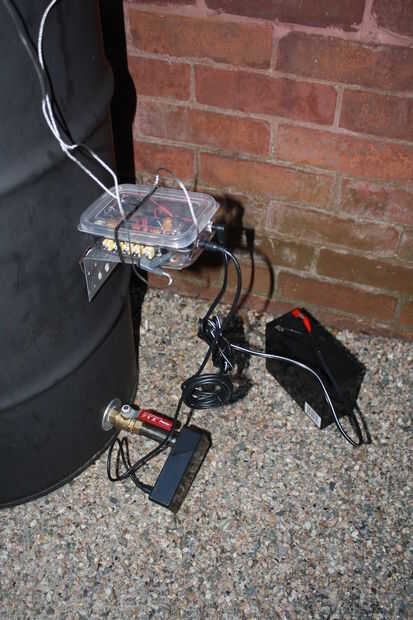

Este proyecto se compone de tres partes principales:

  1. Ventilador La temperatura del ahumador en última instancia está determinado por la cantidad de aire el obtener carbones. Más aire al soplador empuja en el fumador la más caliente que se pondrá.

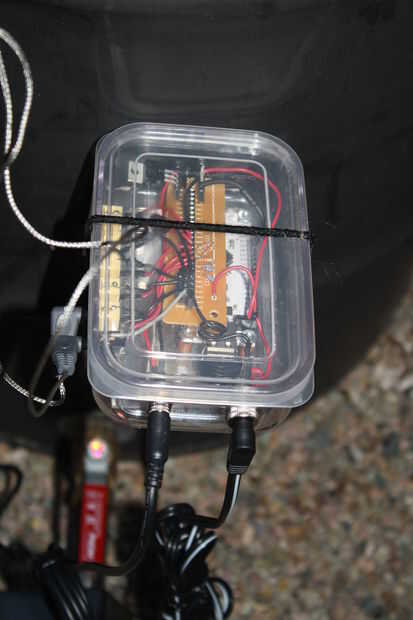

  2. IOIO controller IOIO (pronunciado yoyo) es un microcontrolador hecho especialmente para Android y actúa como la conexión entre el soplador/termómetros y la aplicación para Android. Los termómetros y soplador enchufe el controlador y envía señales a tu teléfono mediante Bluetooth. Revisa la Página de inicio de IOIO para obtener más información.
  3. Aplicación para Android La aplicación monitoriza las temperaturas de termómetro y ajusta la velocidad del ventilador en consecuencia enviando una señal a la IOIO controller. La aplicación utiliza un algoritmo PID para determinar la velocidad correcta del ventilador. Las temperaturas y la velocidad del ventilador se registran en una DB (base de datos) que puede utilizarse para mostrar un gráfico de la cocinera todo. La aplicación es gratis descargar y es Open Source, que quiere decir que siempre será libre.
