Termómetro Digital multifunción (2 / 5 paso)

Paso 2: Inicio construcción

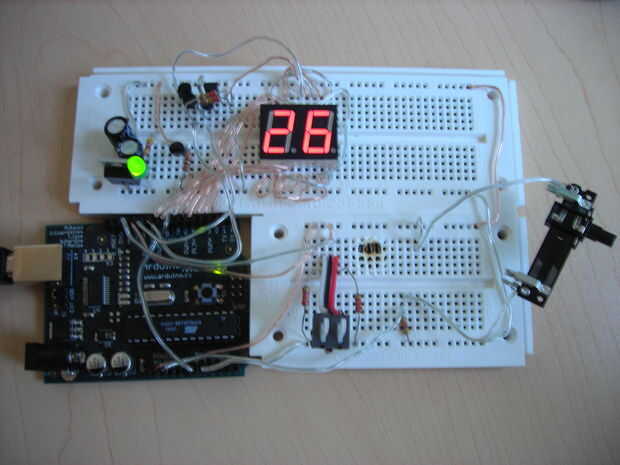

Para este paso, utilice el esquema adjunto (word o AutoCAD) para construir el circuito. Siempre me resulta útil construir primero en un protoboard sin soldadura. Esto hace fácil solucionar los problemas que surgen antes de que quiere sacar su pelo :)

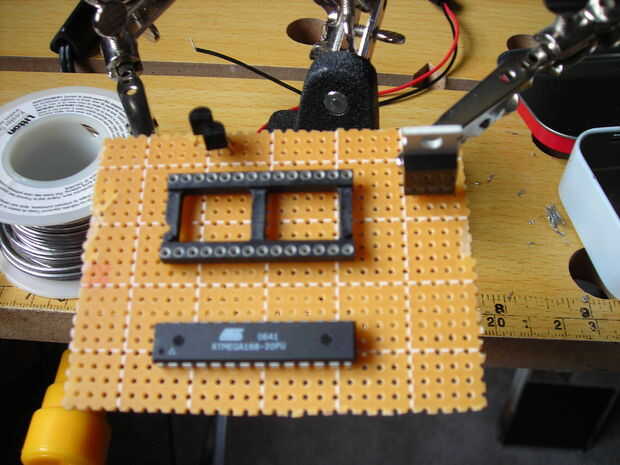

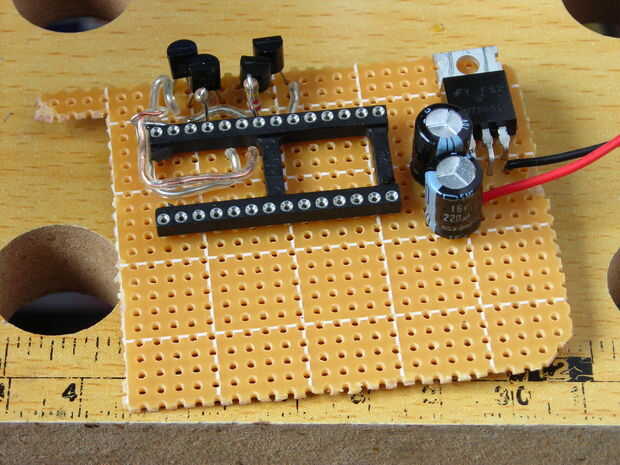

Antes de comenzar a soldar es probablemente mejor primero cortar la placa al tamaño final y arreglar todas las más grandes piezas en el tablero (como se ve en la imagen 2). No olvide dejar espacio para los botones de encima de la mesa y un botón de encendido apagado al lado.

Cabe señalar que en el esquema R5 es un resistor de comparación para el termistor, y podría incluirse en el termistor, por lo que debe comprobar su hoja de datos para implementar tu termistor específico.
