TARDIS de acrílico de corte por láser (2 / 5 paso)

Paso 2: Cortar las piezas

usé QCAD para hacer los archivos DXF para el diseño de la TARDIS.  Me importen los archivos DXF de CorelDRAW, añadió el grabado alrededor de las puertas y las letras de la "caja del policía del".  No hay que rehacer el diseño, los archivos de CorelDRAW se unen a este paso:

• TARDIS-top-and-back-layer-blue.cdr solo cortará las partes azules de un TARDIS
• TARDIS-detrás-capa-blanco solo cortará las partes blancas de una TARDIS
• TARDIS-top-and-back-layer-blue.cdr siete cortará las partes azules de siete TARDISes
• siete TARDIS-detrás-capa-blanco cortará las partes blancas para siete TARDISes

1. Con el cortador del laser, corte las piezas con los archivos adjuntos.  El cortador del laser que utilicé fue un laser de Epilog Helix de 45 vatios.  A continuación se muestran los parámetros que utiliza para el corte, puede que necesite utilizar diferente valor dependiendo del cortador del laser que se utiliza.
   • 1/8 acrílico:
     • Trama: Velocidad 50, potencia 80
     • Vector: Velocidad 10, Power 90, frecuencia 2500
   • 1/4" acrílico:
     • Trama: Velocidad 50, potencia 80
     • Vector: Velocidad 6, Power 90, frecuencia 5000

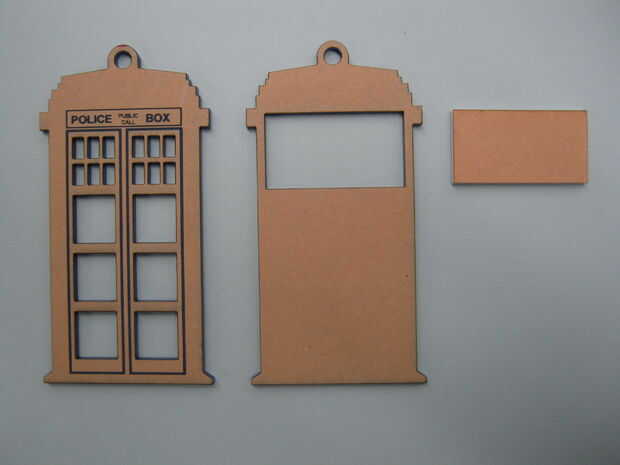

2. Deseche las partes interiores de la ventana y paneles de la capa superior de la TARDIS y el parte superior cuadrado azul en la capa trasera para que se queden con las partes en la primera foto.

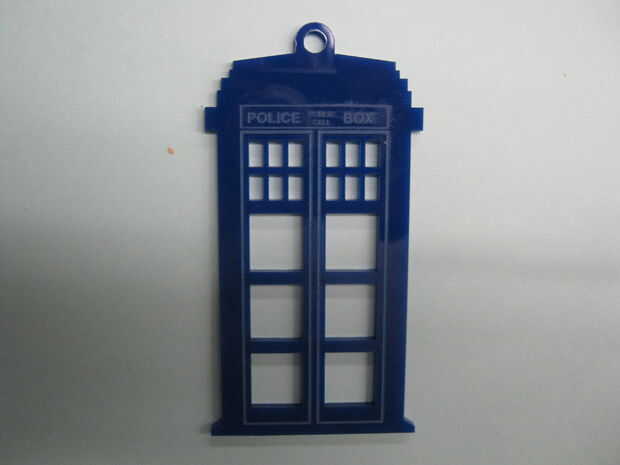

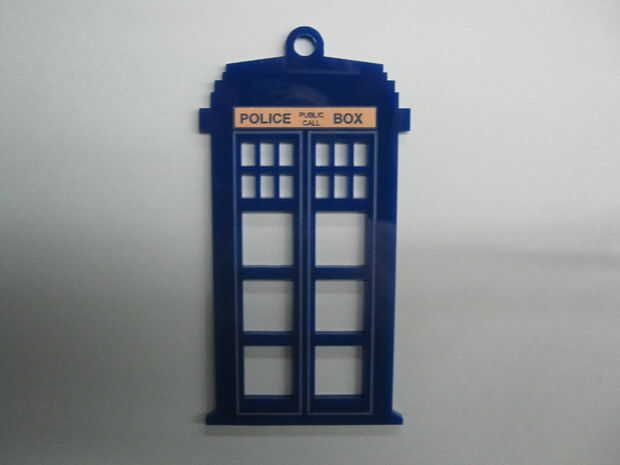

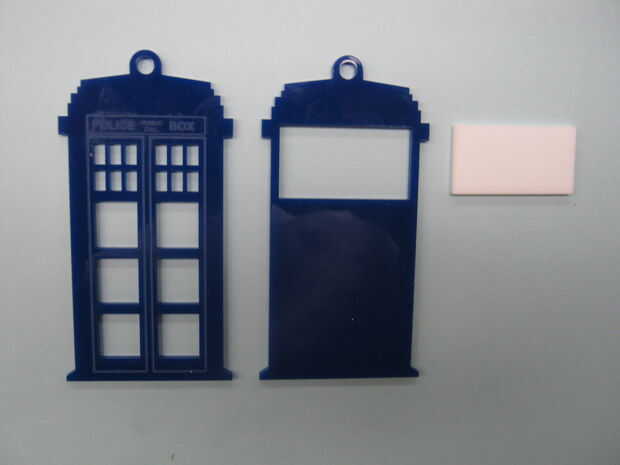

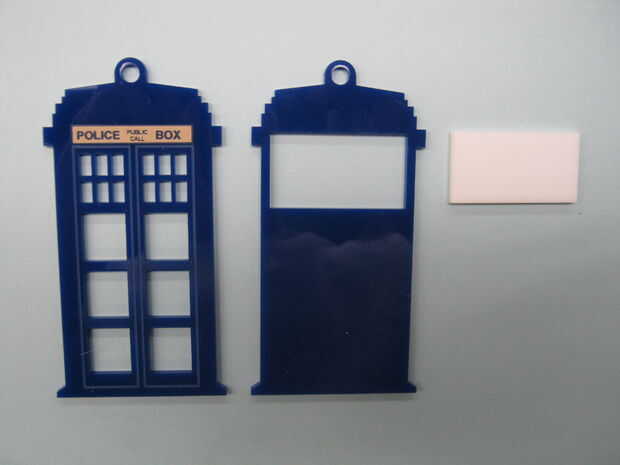

3. Desprenda el papel protector de ambos lados del acrílico.  Trate de no tocar las caras de las piezas como usted deja huellas en las piezas.  Puede dejar el papel protector en el grabado en la pieza frontal como se muestra en la segunda foto o pelar apagado y las piezas se ven el la tercera foto (closeups en las fotos cuarta y Quinta).

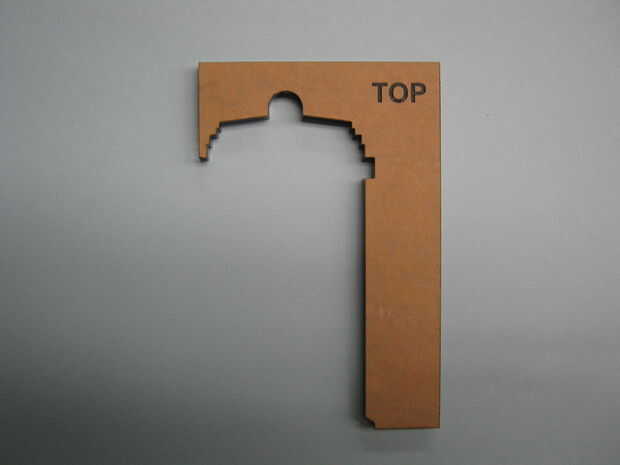

4. La sexta foto muestra la plantilla que se corta el acrílico de 1/4".  Se utilice esta parte para alinear las piezas cuando usted les cemento juntos.  Depende de usted si se va a despegar el papel protector o no. La dejé en para reducir el deslumbramiento al tomar las fotos.
