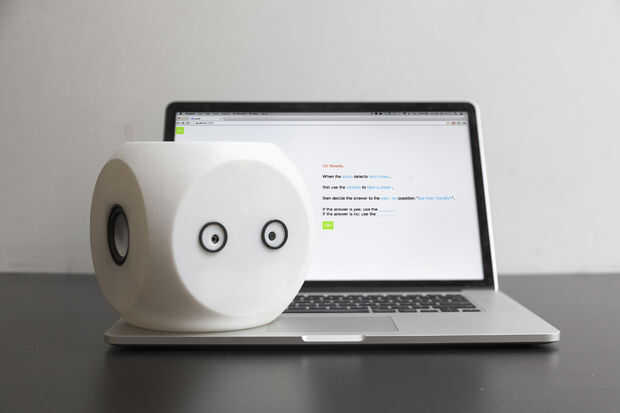

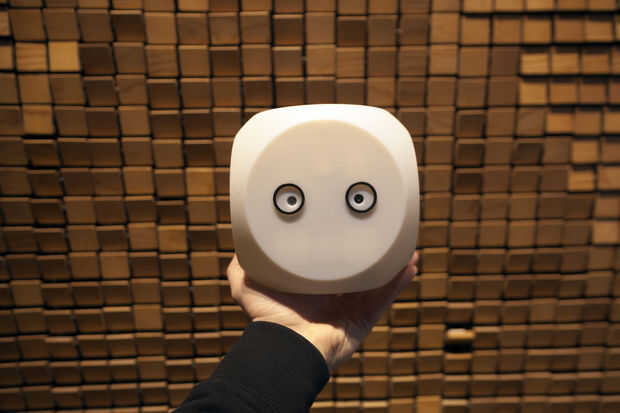

Noodle es un pequeño dispositivo con la entrada-salida de una máquina, sino los pensamientos y sentimientos de un ser humano. Se puede programar para controlar su espacio físico y reaccionan a los cambios en el entorno con palabras, imágenes, sonidos y decisiones.
Por ejemplo, se podría programar para ver la puerta y cada vez que alguien llega, determinar si se ven amigables o miedo, y tampoco dejarlos o pedir ayuda.
Este Instructable contiene tres secciones principales: configuración el Raspberry Pi, conecta toda la electrónica y creación de la caja. Dependiendo de qué herramientas y materiales que tiene acceso a, y cómo de cerca desea recrear los tallarines, no dude en seguir sólo las primeras secciones de uno o dos. "" Cerebro de fideos aún funcionará sin un cuerpo y sin todos los componentes o incluso en un cuerpo diferente si usted está interesado en la creación de un nuevo gabinete.
Lista de materiales
Tuvimos la oportunidad de crear los tallarines en el espacio de taller de Autodesk muelle 9, que prácticamente todo lo que pueda necesitar para desarrollar algo como fideos tiene. Pero porque el proceso de desarrollo duró a lo largo de un mes en múltiples partes del taller, es difícil de documentar cada solo elemento que utilizamos. Básicamente, debe ser capaz de recrear los tallarines con acceso a un taller decente makerspace que tiene poco recambio de hardware para trabajar con equipos y herramientas para hacking de electrónica básica.
Estas son algunas de las piezas que utilizamos (la mayoría de ellos de Adafruit):
- Modelo de frambuesa Pi B
http://www.Adafruit.com/products/998 - Cámara de frambuesa Pi
http://www.Adafruit.com/products/1367 - 5V 1A (1000mA) USB puerto de alimentación - listado UL
Tutoriales: http://www.adafruit.com/products/501#tutorials - Tarjeta de 8GB con NOOBS 1.3
Tutoriales: http://www.adafruit.com/products/1583#tutorials - Cable USB - A/MicroB
Tutoriales: http://www.adafruit.com/products/592#tutorials - Bocinas USB
Tutoriales: http://www.adafruit.com/products/1363#tutorials - Adafruit montado Cable para frambuesa Pi + Pi Zapatero Breakout
Tutoriales: http://www.adafruit.com/products/914#tutorials - Miniatura WiFi (802.11b/g/n) módulo: para Raspberry Pi y más
Tutoriales: http://www.adafruit.com/products/814#tutorials - NTSC/PAL (televisión) de TFT - 2.0" Diagonal
Tutoriales: http://www.adafruit.com/products/911#tutorials - USB batería para frambuesa Pi - 10000mAh - 2 x 5V a 2A
Tutoriales: http://www.adafruit.com/products/1566#tutorials - Cable 6 pies de RCA (vídeo compuesto, Audio)
Tutoriales: http://www.adafruit.com/products/863#tutorials - Micrófono de copo de nieve azul
www.sweetwater.com/store/detail/Snowflake - Hub 4 puertos USB
Sparkfun: 6 - $9.00 - PRT-00437 - conector USB macho tipo A ($1,50 c/u.) - 5V a 12V convertidor
http://www.eBay.com/ITM/1pc-HCJ-IPM-V5-LM2577-LM2587-Adjustable-Step-up-Power-Converter-Module-DC-DC-/190841738114
También utilizamos un monitor, ratón, teclado y la conexión inalámbrica en el muelle 9. Tuvimos nuestros portátiles para trabajar con la mayor parte del tiempo. Después de configurar todo, puede desconectar el teclado, ratón y pantalla de la Pi y manipular desde su portátil. Para algunos de los dispositivos mencionados anteriormente, también necesitaban cables USB para alimentación o conectividad. Si usted está planeando en hacer la caja relativamente pequeña, estar preparados para la tira, romper y volver a conectar los cables USB. Sería bueno tener más conectores USB si esta es su primera vez.
Para la fabricación utilizamos:
- Soldadura de hierro
- Desaislador alambres
- Cortador de alambre
- Pistola de pegamento caliente
- Multímetro estándar
- Fuente de alimentación del Banco
- Cortador del Laser de epilog Legend 36EXT
- Impresora de Objet Connex500 3d
