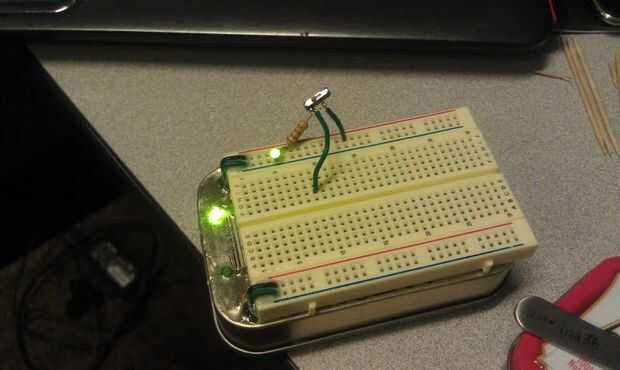

Ahora, con la explicación de qué tan grave es, a lo que realmente hace esto: se trata de un duelo fuente de alimentación para una placa de pan miniatura en un Altoid tin. Los fundamentos del mismo son dos interruptores de 2 vías: una para encendido/apagado, el otro de 5v y 3.3v. Junto con la carrera, hay dos LEDs, uno para cada nivel de tensión. Sin embargo, se rompe en alguna parte, entregando un 4,3 y un nivel de 3.1 voltaje. Pero la principal es todavía sonida!
Aquí es lo que necesitará
-Altoid tin
-Un tablero de perf
-Two(2) 3m LED verde
Interruptores de 2 vías-Two(2)
-Tablero de pan miniatura (Radioshacks funcionan mejor, ya que tienen la cinta de la espuma)
-Alambre (calibre 22 funcionará)
-Four(4) los diodos 1N4001
-Regulador de voltaje 05 78L
Regulador de voltaje 33-78 L
-resistencia 100 ohm
-resistencia de ohm 33
-uf 100 condensador
-condensador 10 uf
-clip 9 voltios de la batería
-2-parte epoxi o pegamento similar **
Y luego algunas herramientas
-Soldador + soporte (porque es útil tener y seguro)
-Selección de la soldadura o similar (realmente nada para empujar los agujeros en metal con)
-Alicates o pinzas de agujas **
-Pistola de pegamento caliente (con el pegamento, por supuesto) **
** No necesita elementos, pero puede resultar muy útil
