LISTA DE MATERIALES:
1 - longitud de 1/4" plano bar (la longitud dependerá de su barco).
1 - metal U tipo corchete
1 - trozo de barra plana que puede doblar
1-6" pieza de redondo acero 1/4" de diámetro
1 - perno
3 - tuercas, tornillos, cierre y arandelas planas.
INSTRUCCIONES:

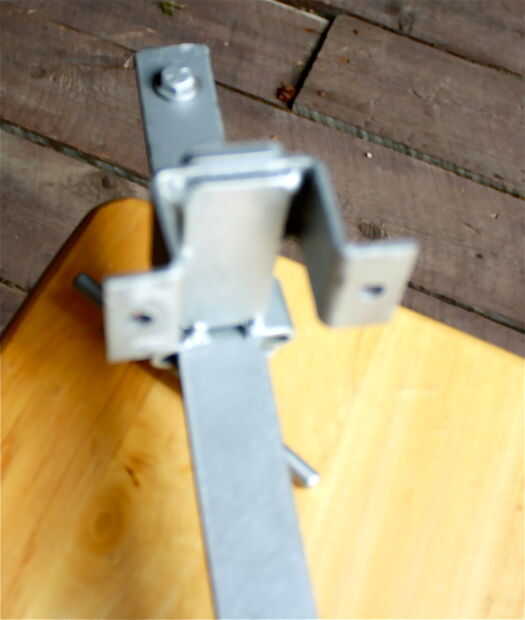

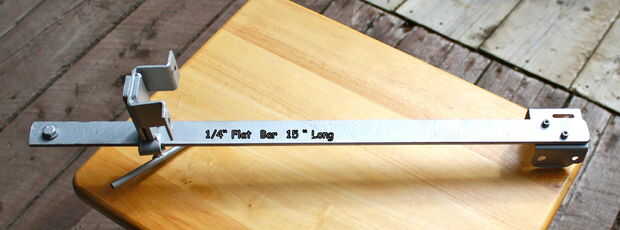

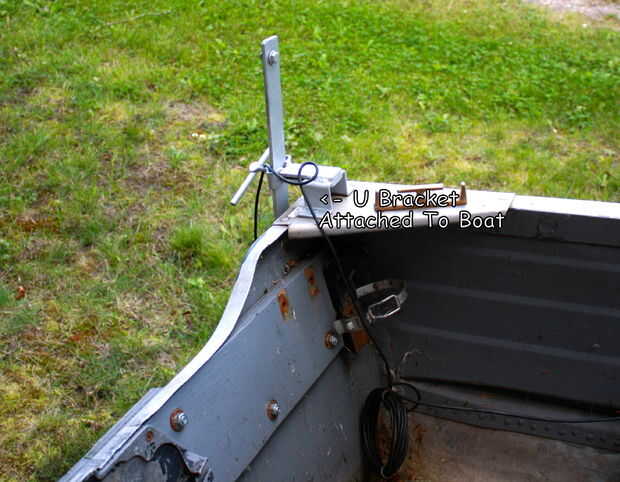

Medir la parte de atrás de su barco desde la parte superior hacia abajo en la esquina trasera. Corte piso aproximadamente 6" más de su medida. Perfore un agujero en la parte superior de la parte plana de la barra donde pones en una tuerca, perno y las arandelas. Esta tuerca y el tornillo actúan como una parada de seguridad. Tome el soporte de tipo U, que se emperna a la parte posterior de la embarcación. Marca esto y taladre dos orificios para montar el soporte, pero no lo monte el soporte. Una vez que la ubicación del soporte U, mida la distancia desde la parte delantera del soporte U a la parte posterior de la embarcación para que tenga aproximadamente una pulgada de espacio libre más allá de la parte posterior del barco. Con esta medida, corte dos trozos de barra plana. Estas dos piezas serán soldadas a la parte superior y la parte inferior de la parte superior del soporte U. Una vez que vea las fotos quedará más claro.

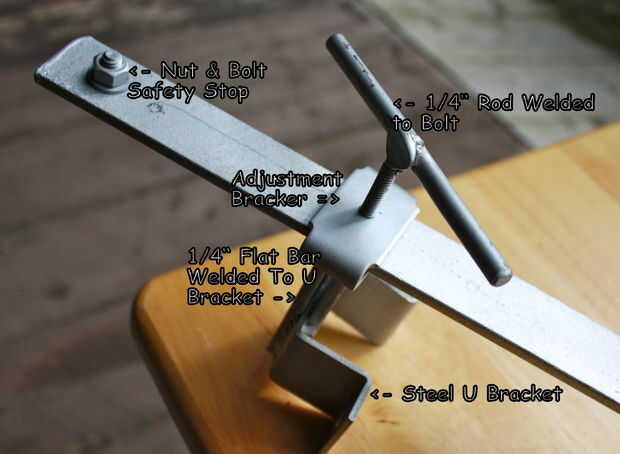

Ahora toma un trozo de barra plana y dóblela alrededor de la pieza principal de la barra plana. Esta pieza debe ir totalmente alrededor de la vivienda principal bar. Sobre la parte plana, taladre un agujero y golpéelo suavemente para que coincida con uno de sus pernos. Esta pieza doblada debe permitir que la pieza principal de murciélago plano Deslice hacia arriba y hacia abajo en su interior. Ver las fotos de aclaración. Ahora toma la pieza de 1/4" redondo stock y soldar esto al perno que vas a utilizar. Esto hará que un tipo de ala grande del perno para asegurar el piso principal bar.

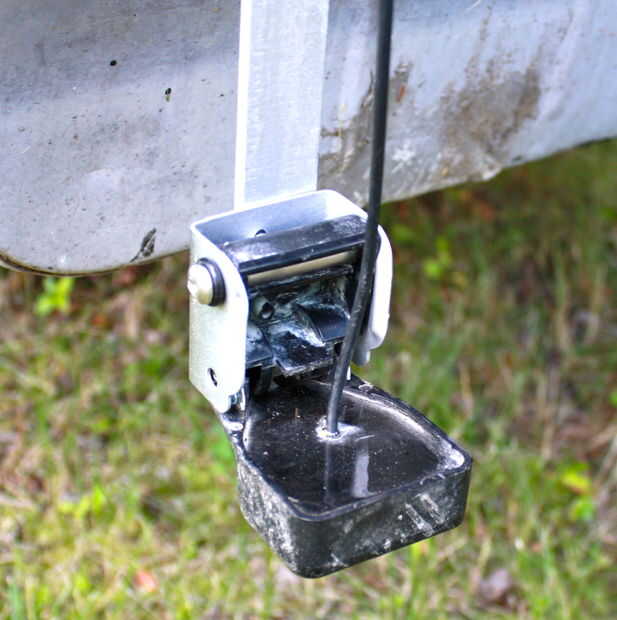

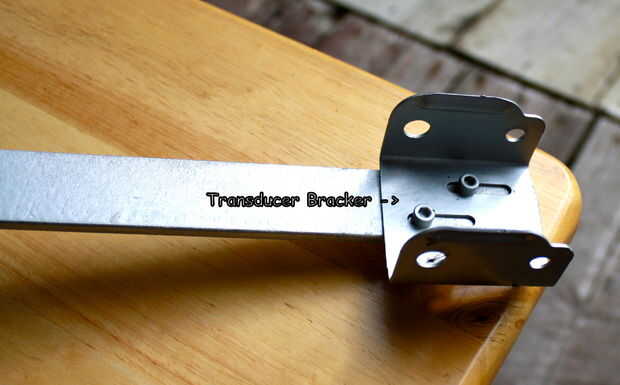

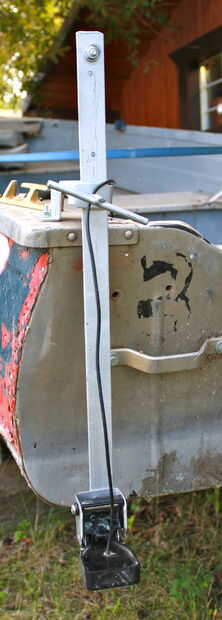

En la parte inferior de la cañería de la barra plana, Monte el soporte del transductor, el vino con el buscador de profundidad. Un par de agujeros de taladro y asegure el soporte. La pieza está ahora completa y listo para montar en su barco. Perno del soporte U a su barco y listo. Ahora eres capaz de aflojar la tuerca de mariposa y mover el plano de la barra para arriba y fuera del camino para evitar dañar el transductor.
Ahora para la segunda parte del proyecto. Les dejo mi barco anclado en el agua y no me gusta dejar mi buscador de profundidad en el barco, por lo que lo necesitaba para ser portátil. Aquí está cómo lo hice.
LISTA DE MATERIALES:
1 - pieza de madera contrachapada de 3/4"(tamaño depende de tu equipo)
1 - longitud de la culata de aluminio 1/2 ángulo
2 - longitud de aluminio plana bolsa 1/4"
Tornillos para madera
1 - batería de 12 voltios atv o césped tractor
Abrazadera de 1 C
1 - caja de almuerzo aluminio (opcional)
INSTRUCCIONES:

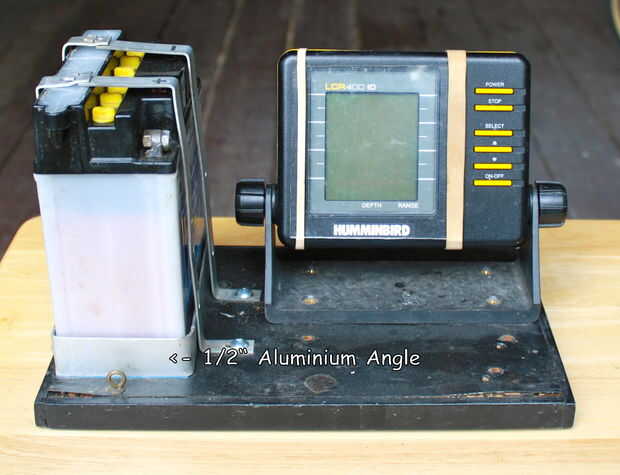

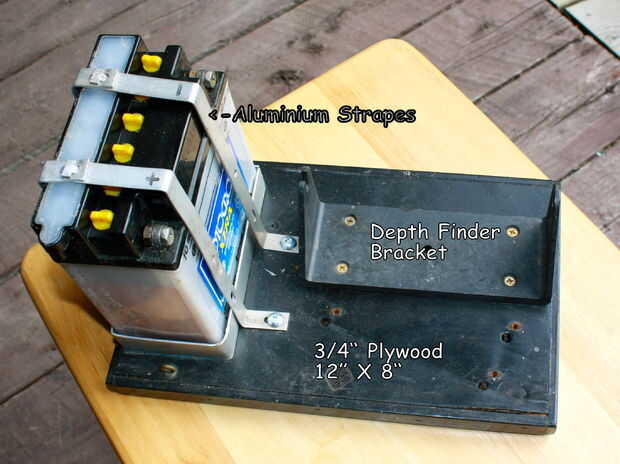

Tome el soporte que viene con el buscador de profundidad para sostener la cabeza de la unidad y la batería. Colocar sobre la pieza de madera contrachapada y marcar su ubicación. No ponga la batería en el borde de la madera contrachapada como Ud. va a necesitar y pulgadas o menos para montar la barra plana de aluminio para asegurar la batería. Medir la distancia alrededor de la batería (los cuatro lados) y su ángulo de aluminio de corte al que longitud. Ahora tienes que doblar el ángulo de aluminio en un rectángulo de alrededor de la batería. Usted tendrá a muesca hacia fuera el ángulo de aluminio en cada esquina para formar el rectángulo. Una vez que ha hecho esta prueba colocar la batería para un ajuste preciso, pero no hermético. Una vez que estés satisfecho con el ajuste, perfore agujeros en la parte inferior del ángulo de aluminio y fijarlo a la madera contrachapada con tornillos para madera. Asegure el soporte de cabeza también.

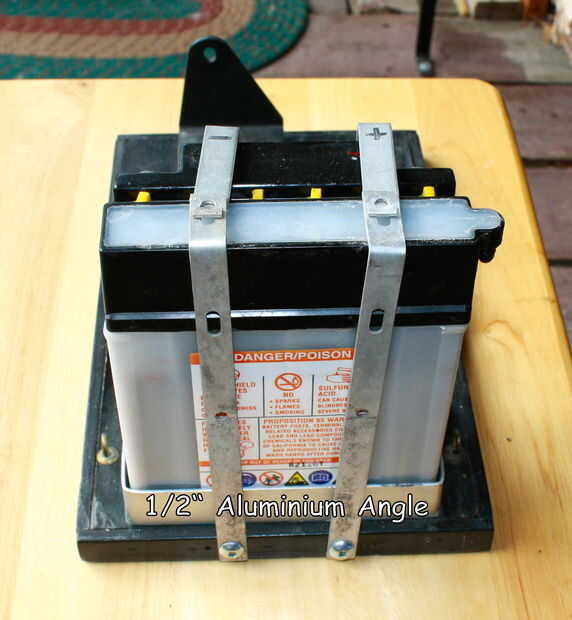

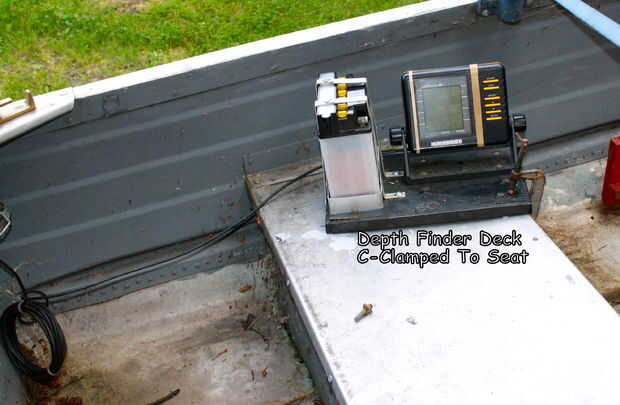

Ahora tome el aluminio de la barra plana, medida la distancia sobre la batería, encima de, sobre y abajo. Agregue una pulgada o tan a esta medida y corte aluminio barra plana a esta longitud. Necesitarás dos de ellas. En cada extremo del piso bar un taladro. Ahora doblar el plano barra para formar un gran soporte de tipo U que se ajusta sobre la parte superior de la batería. Coloque la batería en el sillín de aluminio que formuló. Coloque las dos correas de tipo aluminio U sobre la batería, asegurándose de dejar los bornes de la batería sin obstrucciones. Atornille el atar con correa a cada lado para sujetar la batería. Su buscador portable de profundidad ya está completo. Usted simplemente esta abrazadera para el asiento del barco y su listo para ir.
Ver las fotos para más detalles.

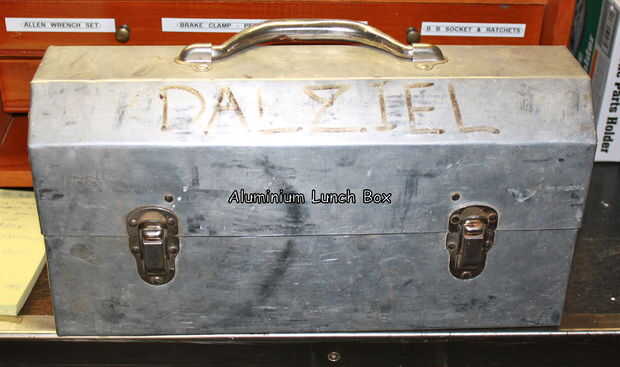

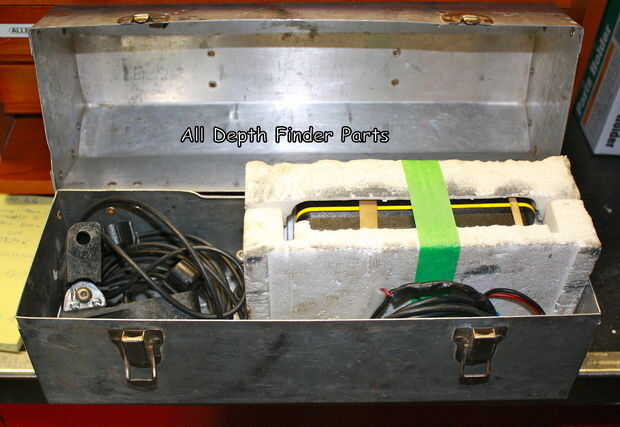

Ahora de dónde viene la caja de almuerzo de aluminio, pregunte. Me uno en una tienda de segunda mano y funciona a la perfección para la celebración de todas las partes de mi buscador de profundidad y ofrece gran protección para la unidad.
Espero que les guste este proyecto y no debe tomar más de un par de horas para construir a un costo mínimo.
