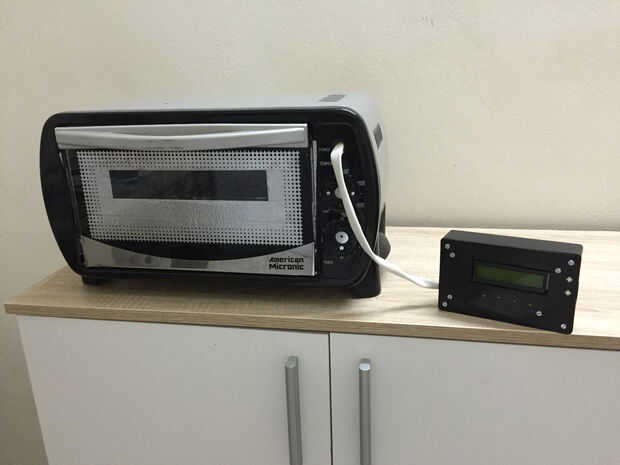

SMD soldadura reflujo horno (base ControLeo2)

Estoy seguro que has visto un montón de ellos por ahora. Si usted es un fabricante de este es una herramienta que debe tener. Su rápida conveniente y usted puede incluso hacer un lote de pequeña producción con estos. Si eres completamente nuevo en SMD que suelda búsqueda para soldadura de reflujo y usted conseguirá toneladas de información.

Este instructable particular se basa en el controlador del horno de reflujo de ControLeo2 por Peter Easton. Este es por lejos lo mejor que me he topado y el software es completamente software libre. Puede controlar hasta 4 relés de estado sólido (SSRs), un motor cinemático (para abrir la puerta para el enfriamiento al final del proceso de reflujo) y un zumbador. Más impresionante es que es aprendizaje. Esto significa que puede adaptarse a los elementos de calefacción del horno y su comportamiento. Peter gracias por poner esto hacia fuera allí! El diseño de hardware de la electrónica se basa en diseño de Brian Barrett. Es super útil y sugiero leer a su guía de build (varias veces). Gracias Brian! :)

Antes de empezar una palabra de PRECAUCIÓN: Nos ocupamos de 240V AC de red aquí. Por favor tenga cuidado. Estos son fatales y realmente pueden causar gran daño corporal. Apague antes de empezar a trabajar en estos. Yo no puedo ser responsable de cualquier pasos erróneos que tomar mientras este horno de construcción/modificación.

Ahora permite obtener construyendo! Este i'ble se divide en secciones, a saber: la mecánica, la electrónica, el cableado y encendido y pruebas.

Permite empezar a trabajar con los mecánicos. En el paso 1!
