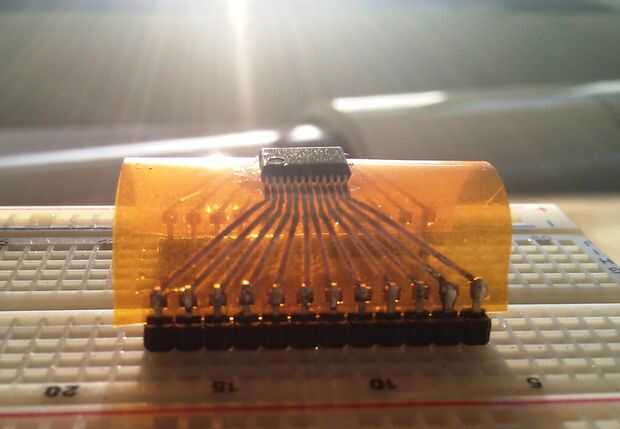

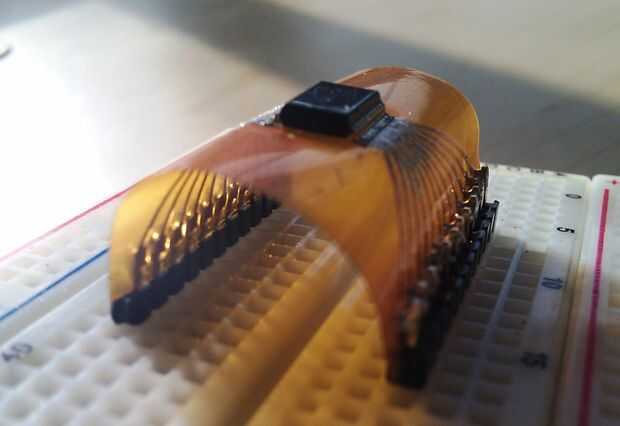

Sin embargo otro DIY Tutorial de circuitos de la flexión

Hay varias guías en Instructables que explican cómo hacer tus propios circuitos flex. He estado haciendo estos años y el pensamiento que compartir mi propio flujo de trabajo. Aprendí a hacer esto en Instructables me. Asegúrese de revisar el tutorial de flex-circuito donde aprendí sobre todo esto y el tutorial grabado que era también muy útil para mí.

Lo que usted necesita para comenzar:

  • Una impresora de cera o tu método preferido de transferencia de tóner (acabo de ver este tutorial, lo que sugiere que una impresora de inyección de tinta también hará el truco)
  • Pyralux (Dupont ya no parece dar muestras gratis. Se puede ordenar en cantidades small(ish) aunque. Adafruit también vende y de vez en cuando lo veo pop-up en ebay)
  • A * bien ventilado espacio *
  • Equipo de seguridad (protección ocular, guantes de nitrito, una bata de laboratorio, protección de la cara)
  • Ácido clorhídrico
  • Peróxido de hidrógeno
  • Acetona (removedor de esmalte de uñas también hace el truco hasta cierto punto).

También, asegúrese de que este es el método correcto para usted. En mi experiencia estos circuitos son muy fáciles de fabricar. También es posible hacer diseños muy intrincados (yo uso 0604 partes sobre una base regular). Sin embargo en mi experiencia no son muy durables. Me gusta de prototipos, sin embargo, con el tiempo que mis circuitos acumulan pequeñas grietas donde se encuentran materiales flexibles y rígidos. Me encanta este método y encontrar los resultados hermosos, pero si quiero hacer algo robusto, rígida PCB. (por cierto. Si alguien tiene sugerencias sobre cómo aumentar la vida útil de estos circuitos, me encantaría escucharlos. DuPont vende varios materiales interesantes que podrían utilizarse para sellarlos, pero nunca he probado ninguno de ellos. Algún tipo de revestimiento elástico también puede ayudar, pero yo no he hecho ninguna prueba en este sentido todavía).

Etiquetas: Arduino, Grabado, Ácido, Circuito flexible, Circuito de bricolaje, Electrónica flexible, Soldado smd, Flexible circuito, Circuito grabado
