Este instructivo cubre todo lo que necesitas para empezar a poder recibir la señal APT (transmisión automática de la imagen) de los satélites de NOAA (NOAA-15, 18 y 19) volando (y puede ser una base para escuchar a los otros satélites así).
Todo comienza con un simple SDR (Radio definida por Software) que es una radio donde las piezas tradicionales y complicadas, moduladores y amplificadores, ahora se hacen por software de computadora más bien que el hardware. Así que una pequeña, barata ~ $15 radio dongle, que contiene dos fichas RTL2832U los R820T tuner IC, es capaz de recibir señales de radio que cubren una amplia gama, - 1700MHz, 25MHz del espectro.

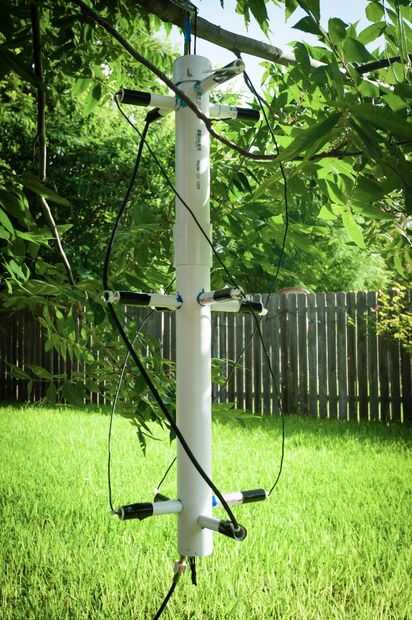

El sintonizador SDR nos permitirá recibir la transmisión pero necesitamos una buena antena sintonizada a las señales aptas para recibir una imagen clara. Aquí es donde la antena QFH, es realmente dos antenas, una pequeña uno dentro de uno más grande, que es de las dimensiones adecuadas para que bloquea el entorno de interferencia y recibe señales muy bien en la banda de frecuencia de 137,5 MHz que transmiten los satélites de NOAA alrededor. Usted puede construir la antena QFH de varios tamaños que son sensibles a diversas bandas de frecuencia, pero va se centra en las dimensiones de 137,5 MHz en este instructable. La QFH es muy fácil de hacer y es una omnidireccional antena, lo que significa que no tienes que apuntarlo que recoge las señales y tiene un rendimiento excelente a través de todo el cielo. Esto significa que usted puede recoger la señal de un satélite NOAA cuando está justo encima del horizonte, reciben las pistas a través del cielo (~ 10 a 15 minutos del paso), y se perderá la señal cuando se encuentra casi en el otro horizonte.
Por último, vamos a ir sobre las diferentes piezas de software que vamos a utilizar para encontrar los satélites, escucharlos y luego tomar eso transmisión y convertirlo una imagen como la de esta página.
Hay un montón de archivos a través de este instructable incluyendo los planos y dimensiones, por lo que he hecho un repositorio de GitHub para mantenerlo todo. Se puede acceder aquí:
