Secuenciador de MIDI Arduino Old-School

con un equipo estándar de una placa Arduino y un tablero de "escudo", este proyecto crea un secuenciador MIDI que puede grabar y reproducir secuencias de notas MIDI.  Es similar a la vieja escuela Secuenciadores que la secuencia es monofónica (una nota en un momento) y con cada paso en la secuencia de juegos para un compás del tempo.  Tenga en cuenta que el secuenciador no hace ningún sonido genera una secuencia MIDI que puede reproducir un teclado MIDI, un módulo de sonido MIDI o incluso un instrumento virtual alojada en una computadora.

Puedes ver un demo corto abajo.  Hablar un poco al principio, pero caída allí, hago dos demos de la misma.

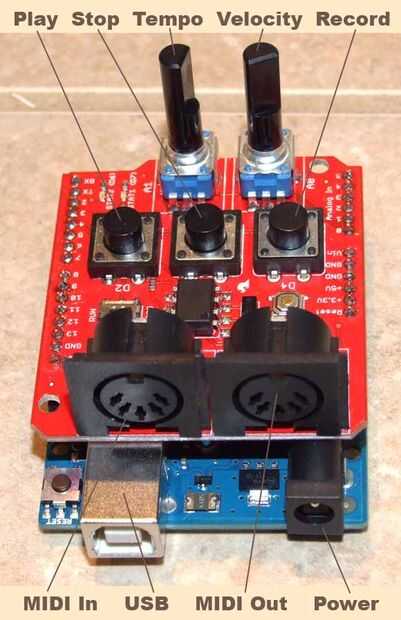

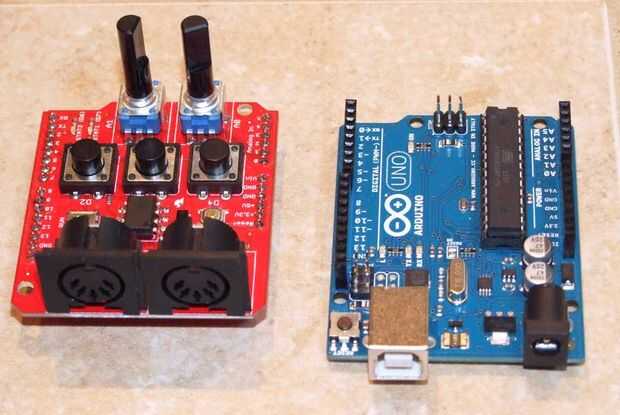

El proyecto consta de dos circuitos comerciales.  La computadora single-board (azul en la imagen) se puede comprar en línea por alrededor de $30 y viene completamente ensamblada.  La Junta de «escudo» (roja en la foto) viene parcialmente montada, pero usted tendrá que soldar los pulsadores, conectores y potenciómetros (mandos).  Funciona cerca de $20 en línea.

Lo que usted necesita para este proyecto
1 Arduino Uno o similar computadora single-board de Arduino
Escudo de 1 SparkFun MIDI
1 tira de 40 cabeceras directamente break-away con 0,1" espaciado
Un soldador con estaño
Cortadores de alambre
Un ordenador (PC/Mac/Linux) con libre software de Arduino
Un cable USB adecuado conectar el ordenador a tu Arduino

Otras cosas necesaria para utilizar el secuenciador
1 adaptador de CA para Arduino
2 cables MIDI DIN de 5 pines
1 módulo de sonido o teclado MIDI
Altavoces o auriculares para escuchar

Fuentes
Arduino y AC adaptador:
AdaFruit

Escudo de MIDI y cabeceras:
SparkFun
Karlsson

If usted tiene prisa para empezar, muchos Radio chozas también llevan Arduinos.

Etiquetas: Arduino, MIDI, Secuenciador
