Salida analógica - convertir PWM a tensión

de Arduino y otros microcontroladores ofrecen conversión analógico a digital de (ADC) para convertir un voltaje de entrada a un valor digital. Se podría pensar que también proporcionan la converse que es conversión digital a analógico (DAC). Este no es el caso. En su lugar proporcionan ancho de pulso modulado (PWM) salidas (ver segunda foto). La biblioteca Arduino proporciona esta funcionalidad con una función llamada analogWrite(). El nombre parece implicar la funcionalidad de CAD, pero sólo controla la salida PWM. Para muchas aplicaciones, como en el caso del control de motor, PWM es suficiente. Para otras aplicaciones, como la creación de un voltaje lineal o conductor actual, se necesita un DAC real.

Crear un real DAC

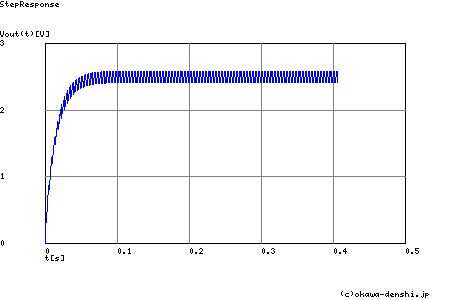

Afortunadamente, es fácil convertir una salida PWM a un nivel de voltaje analógico, produciendo un verdadera DAC. Todo lo que se necesita es un simple filtro de paso bajo de una resistencia y un condensador de cerámica. El filtro de paso bajo RC simple que se muestra en la foto tercera convierte la señal PWM en un voltaje proporcional al ciclo de deber. Para Arduino, un valor de R = 3,9 K y un valor de C = 0.1uF funciona bien para la mayoría de las aplicaciones.

Para más información sobre este tema así como calcular valores de R y C más apropiados para su aplicación, por favor, consulte este artículo.
