Rijido, haciendo tomas de prótesis más asequible y cómodos.
"La coalición de amputados de América estima que hay 185.000 nuevas amputaciones de extremidad inferiores cada año sólo en los Estados Unidos y una población estimada de 2 millones de personas estadounidenses". [advancedamputees.com]
Prótesis permiten a los pacientes a sus actividades cotidianas y por lo tanto, su libertad. En los países en desarrollo, la necesidad de una prótesis es de tal importancia que sus actividades no sólo dependen de su capacidad de su marcha, pero su vida e ingresos. No sólo la pérdida de la extremidad afecta la capacidad física de una persona y mira, causa daño psicológico profundo y la degradación de su condición social también. Y puesto que el ingreso familiar promedio en las zonas rurales es generalmente alrededor de £180 anualmente, no pueden permitirse pagar una prótesis de entre £80 y £1900, que la necesidad de un proceso de ajuste aumenta el precio considerablemente. Tomas son una parte crítica de piernas protésicas. Si la toma de la prótesis no es cómoda, el usuario no utilice. Por otra parte, una mala toma, que no cabe o no agarre con la cantidad correcta de presión puede afectar la extremidad residual, provocando dolor, llagas y ampollas.
Objetivo

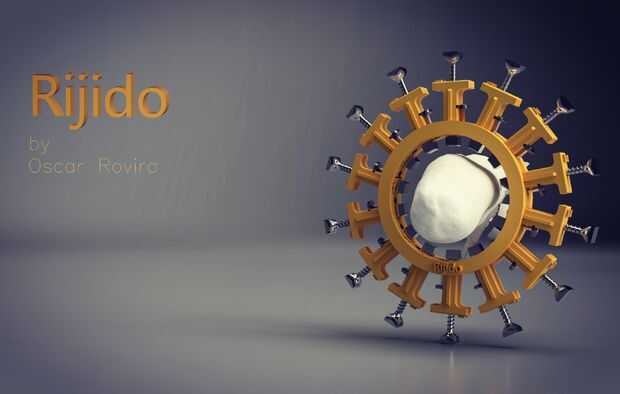

Rijido es un prototipo que potencialmente ayudará a desarrollo de tomas prótesis mucho más cómodos para un menor precio y tiempo de fabricación. Aumento de comodidad para las personas que actualmente no puede permitirse una pierna protésica decente o que prefieren una toma mucho más individualizada para sus prótesis. El objetivo de este proyecto es utilizar materiales asequibles y electrónica simple para atacar un problema en todo el mundo.
¿Cómo?

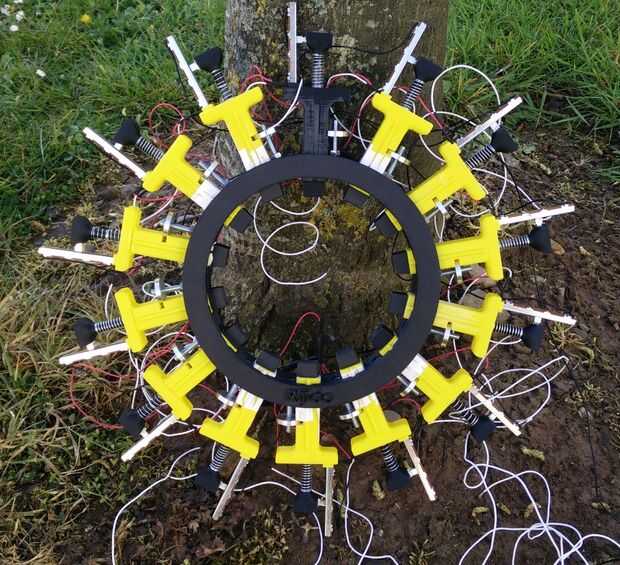

La teoría detrás del proyecto es simple pero eficaz. El prototipo utiliza una serie de pistones con potenciómetros lineales para calcular el desplazamiento de los pistones cuando empujó en la piel. Presionando manualmente, Rijido detecta si hay más tejido humano blando (músculos, tendones) o tejido más rígida (huesos). Cuanto más empuje la extremidad del paciente, es el más suave de esa parte de la extremidad. Creando de esta manera, un mapa de piezas rígidas y suaves de la extremidad del paciente. Por lo tanto, los lugares donde Rijido detecta más tejido de rigidez la toma debe ser más suave, mientras que las partes donde Rijido detecta que son más suaves, la toma de corriente debe ser rígida. Creando de esta manera una toma más ajustada y cómoda que agarra con la cantidad correcta de presión donde la extremidad del paciente necesita.
Esta idea fue inspirada por el FitSocket de MIT que fue desarrollado por el Departamento de Biomecatrónica. Sin embargo, su actualidad diseño y electrónica que sea una herramienta no asequibles para los países en desarrollo, mientras Rijido, utilizando tecnología de impresión 3D y un montón de potenciómetros lineales, también se logra el objetivo de hacer más cómodos tomas prótesis.
Proceso de creación de un socket con Rijido
Estos datos recogidos por Rijido pueden guardarse para uso futuro, enviar a otros lugares (por ejemplo si el usuario se mueve a otro lugar) o utiliza directamente el modelo CAD o para esculpir un enchufe que encaja en la extremidad del paciente. El proceso sería como sigue;
- Con un escáner 3D, miembro de la paciente es escaneado.
- Utilizando Rijido, se detectan los puntos de rigidez y suavidad
- Utilizando software de modelado, como Autodesk Meshmixer, Socketmixer (ambos software libre) y Autodesk fusión 360 (como ejemplo) el primer archivo de la exploración de la extremidad del paciente se modifica a la forma deseada, aumentando el espesor del futuro 3D impreso toma para aumentar la presión o disminuye el grosor de la toma para darle más suavidad.
- La toma de la impresión 3D
- Añadir algún material suave dentro de la toma como polipropileno y licra.
- Y que acaba de crear un socket asequible, individualizado y más cómodo que puede ser utilizado por personas que ingresos y la vida depende de ello.
- ¿Cualquier problema con la toma? Rediseñarlo e imprimir otra vez. Simple como eso.
Yo actualmente no tengo ninguna impresora 3D que me permitiría mejorar mucho más el diseño y el rendimiento de Rijido, así que por favor, si usted quiere cambiar el mundo para hacerlo un poco mejor, votar, amor y compartir este proyecto y unirse a mí en la maravillosa aventura de ayudar a la vida del día a día de las personas:). Realmente lo agradeceria.
En los pasos siguientes os muestro cómo hacer esta primera versión y prototipo de Rijido. ¡ Espero que lo disfruten! ¡Muchas gracias!
